Ürün ayrıntıları:
|
Ekran boyutu: | 13.3 inç diyagonal | Karar: | 1920 × 1080 piksel (RGB şerit) |
---|---|---|---|
saklama derecesi.: | -20°C ila +70°C | Çalışma sıcaklığı.: | -30°C ila +80°C |
Parlaklık: | 1000 CD/m² | Kontrast Oranı: | 1000:1 (Tip.) |
Arabirim: | 2 şeritli EDP 1.2 (2.7Gbps) | Güç kaynağı: | 3.3V DC (Mantık), 12V/24V (arka ışık) |
Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) | Dokunmatik teknoloji: | kapasitif dokunmatik panel |
kapak camı: | Goril cam/temperli cam/pmMA | Temas noktaları: | 10 noktalı çoklu dokunuş |
dokunmatik arayüz: | I²C/USB/RS232 (Yapılandırılabilir) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
Özelleştirme: | İpek baskı, logo, kesimler | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 1080p Endüstriyel LCD Ekran Modülü,Full HD TFT LCD Ekran Modülü,EDP Arayüzü TFT LCD Ekranı |
Zorlu ortamlar için ultra parlak endüstriyel TFT ekranı
SFTO1330SM-7208A3CT2, olağanüstü görünürlük, dayanıklılık ve dokunma duyarlılığı gerektiren endüstriyel uygulamalar için tasarlanmış yüksek performanslı 13.3 inçlik Full HD TFT LCD modülüdür.Göz kamaştırıcı bir 1000 nit parlaklığı ve % 72 NTSC renk gamutuna sahip, bu ekran yüksek çevre ışığı koşullarında bile kristal gibi net görüntüler sunar.Parlama karşıtı kaplama (6H sertliği) ile entegre kapasitif dokunma teknolojisi, fabrikalar gibi zorlu ortamlarda güvenilir giriş sağlarDışarıdaki kiosklar ve tıbbi ekipman.
Temel Özellikler
Tam HD Açıklık: Keskin metin, grafik ve video için 16.7 milyon renk ile 1920×1080 çözünürlüğü.
Yüksek Hızlı eDP Arayüzü: 2 şeritli yerleşik ekran port (2.7 Gbps) sorunsuz veri aktarımını garanti eder.
Geniş sıcaklıkta çalışma: -20°C'den +70°C'ye kadar güvenilir performans (depolama: -30°C'den +80°C'ye kadar).
50,000-Saat LED Arkaplan Işığı: Enerji verimli tasarımı, daha az bakım için uzun ömürlüdür.
Endüstriyel Kalite Dayanıklılık: Parlama karşıtı yüzey, şoka dayanıklı yapı ve RoHS uyumluluğu.
Kolay Entegrasyon: PWM karartmasını, I2C / USB / UART dokunmatik arayüzlerini ve DC güç girişi (3.3V mantığı, 12V / 24V arka ışık) destekliyor.
Teknik Mükemmellik
Optik Performans: 85° görüntüleme açısı, 800:1 kontrast oranı ve 30ms yanıt süresi.
Dokunma Duyarlılığı: Eldivenlerle, sis / yüzey neminde kusursuz bir şekilde çalışır ve çoklu dokunuşu destekler.
Sağlam Tasarım: İnce profil (5.2 mm derinlik), hafif ve EMI korumalı konektör (I-PEX 20455-030E).
Sertifikalı Güvenilirlik: ISO 9001/14001 sertifikalı, 72 saatlik nem/sıcak şok testi.
İdeal Uygulamalar
Endüstriyel HMI panelleri
POS/Perakende Terminalleri
Tıbbi teşhis ekipmanları
Video konferans sistemleri
Ulaşım Bilgi ve Eğlence
Akıllı Otomatik Satış Makineleri
Neden Bu Ekranı Seçtiniz?
Saef Technology Limited (Shenzhen) tarafından tasarlanan SFTO1330SM-7208A3CT2, en son optik teknolojiyi endüstriyel dayanıklılıkla birleştirir.EDP arayüzü gömülü sistemlerle entegrasyonu basitleştirir, kapasitif dokunmatik ekran ise kullanıcı etkileşimini artırır.Bu modül, Avrupa ve Kuzey Amerika'nın en zorlu ortamlarında 24 saat çalışmak için optimize edilmiştir..
Kişiselleştirme talebi
İletişimsales2@saef.com.cnIP65 mühürlü versiyonlar, kapasitif dokunma seçenekleri veya özel çerçeve tasarımları için.
Dış Boyutlar
Arayüz Pin Tanımı
Pin No. | Simge | İ/Ç | Görev |
1 | CABC_ EN / NC | - | CD için ayrılmış. |
2 | H_GND | P | Yüksek Hızlı atış |
3 | Yol 1_N | Ben... | 1 numaralı şerit tamamlayıcı sinyal bağlantısı |
4 | Şerit1_P | Ben... | Gerçek Sinyal Bağlantısı 1 |
5 | H_GND | P | Yüksek Hızlı atış |
6 | Yol 0_N | Ben... | Ek sinyal bağlantısı şeridi 0 |
7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
8 | H_GND | P | Yüksek Hızlı atış |
9 | AUX_CH_P | Ben... | Gerçek Sinyal Yardımcı Kanalı |
10 | AUX_CH_N | Ben... | Ek sinyal yardımcı kanalı |
11 | H_GND | P | Yüksek Hızlı atış |
12 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
13 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
14 | NC | Ben... | LCD üreticisinin kullanımı için ayrılmıştır |
15 | LCD_GND | P | LCD mantığı ve sürücü zemini |
16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
17 | HPD | O. | HPD sinyali |
18 | LED-1 | P | Arkaplan ışığı zemini |
19 | LED-2 | P | Arkaplan ışığı zemini |
20 | LED-3 | P | Arkaplan ışığı zemini |
21 | LED-4 | P | Arkaplan ışığı zemini |
22 | BL_ ENABLE | Ben... | Arkaplan ışığı açık/kapalı |
23 | BL_PWM_DIM | Ben... | Sistem PWM |
24 | SCL/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
25 | SDA/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
26 | BL_PWR | P | Arka ışık gücü |
27 | BL_PWR | P | Arka ışık gücü |
28 | BL_PWR | P | Arka ışık gücü |
29 | BL_PWR | P | Arka ışık gücü |
30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
Optik özellikleri
Para metre | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim | |
Görme açısı (CR>10) |
Yatay | θL | - | 85 | - |
derecesi |
θ R | - | 85 | - | |||
Dikey | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Kontrast oranı | Merkezi | 600 | 800 | - | - | |
Yanıt Zamanı | Tr+Td | - | 30 | 35 | ms | |
CF Renk Hromatizmi(CIE1931) |
Kırmızı x |
Tipik. - 0 oldu.05 |
TBD |
Tipik. +0.05 |
- | |
Kırmızı y | TBD | - | ||||
Yeşil x | TBD | - | ||||
Yeşil y | TBD | - | ||||
Mavi x | TBD | - | ||||
Mavi y | TBD | - | ||||
Beyaz x | (0.323) | - | ||||
Beyaz y | (0.379) | - | ||||
NTSC oranı | % | (72) | - | |||
Merkezi Beyaz parlaklık |
YLI | 800 | 1000 | cd/m2 |
Arka ışık özellikleri
Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
Besleme voltajı | VBL | 5 | 12.0 | 37 | V |
Arka ışık için güç kaynağı akımı |
İLED | 6 |
- |
25 | mA |
Arka ışık için güç kaynağı | PLED | 0.18 | - | 5.55 | W |
Modüle edilmiş ışık sinyali voltajı | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Parlaklık Kontrolü Görev oranı | Görev | 1 | - | 100 | % |
Parlaklık kontrol frekansı | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Yüksek voltaj | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF düşük voltaj | VCNTL | 0 | - | 0.6 | V |
LED ömrü | - | 40,000 | 50,000 | - | h |
CTP Spesifikasyonu
Kategoriler | Parametreler | Özellikleri |
Genel | Yapı | Kapak Cam + DITO Cam |
Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
Kapak lensinin yüzey sertliği | ≥6H (Kalem sertliği) | |
Işık iletim hızı | % 85 | |
Çalışma sıcaklığı | -20°C ~ +70°C, %85 RH | |
Depolama sıcaklığı | -30°C ~ +80°C, %85 RH | |
Elektrikli | Arayüz | IIC / USB / UART |
Dokunma IC | IL12511 | |
Güç kaynağı voltajı (VDD) | 3.3V veya 5V (Seçilebilir) | |
Ev sahibi direnci (SDA/SCL) | Ana panoda yapılandırılabilir | |
Çevre | Çalışma koşulları | Sis/yüzey suyunda işlevsel |
Yüzey Özellikleri | Yüzey mürekkebi | UV karşıtı |
Yüzey Tedavisi | Parlama önleyici (Haze: 10%) | |
LCD-TP Laminasyon | OCA (Optik Açık Yapıştırıcı) | |
Uygunluk | Maddi Standartlar | RoHS ve Halogen Serbest Uyumlu |

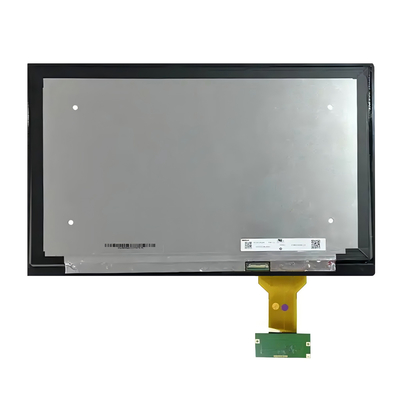

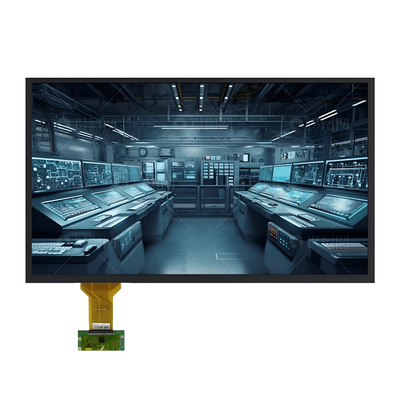

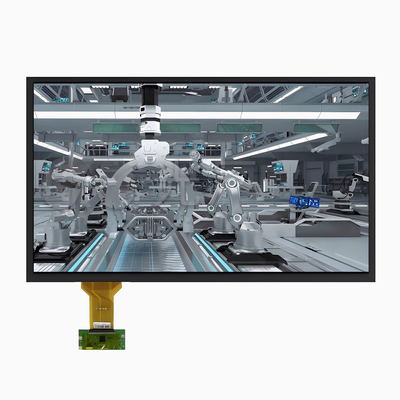

Ürün Görüntüsü
