Ürün ayrıntıları:
|
| Ekran boyutu: | 23.8 inç diyagonal | Karar: | 1920 × 1080 piksel (RGB şerit) |
|---|---|---|---|
| Parlaklık: | 350 cd/m² | Arabirim: | LVD'ler (2 port, 8 bit) |
| saklama derecesi.: | 0°C ila +50°C | Çalışma sıcaklığı.: | -20°C ila +60°C |
| Dokunmatik teknoloji: | kapasitif dokunmatik panel | Arka ışık ömrü: | 50.000 saat (LED, @25 ° C) |
| Yüzey Sertliği: | ≥6h (parlama önleyici, pus%10) | IC Seçenekleri: | Eeti, exc3189 |
| Çevresel sağlamlık: | Sis/yüzey suyunda işlevsel | uyma: | ROHS, Reach, Halojensiz, ISO 9001/14001 (AB/ABD Sertifikalı) |
| Vurgulamak: | RGB Çizgi Endüstriyel Sınıf TFT LCD,Endüstriyel sınıf TFT LCD Ekranı,1920×1080 Endüstriyel Dereceli TFT LCD |
||
Endüstriyel Sınıf 23.8" TFT Ekstrem AB/ABD Çevre için Ekran
SFTO2380HY-7253ACT, fabrikalarda, tıbbi tesislerde ve açık hava tesislerinde uzlaşmaz güvenilirlik sağlayan Kuzey Amerika ve Avrupa endüstriyel pazarları için tasarlanmıştır.23'ü gösterir.Endüstriyel LVDS arayüzü ile.8 "full HD panel, 0 ° C'den + 50 ° C'ye kadar kusursuz bir şekilde çalışır ve 60cm düşüşlere, ± 4kV ESD'ye ve yüksek nemlere dayanır. RoHS, REACH ve ISO standartlarına üç kez sertifikalı,Endüstriyel ekipmanlar için sıkı AB/ABD düzenleme gereksinimlerini karşılar.
Endüstriyel Müşteriler Neden Bu Ekranı Seçiyor:
✅ 50.000 Saatlik LED Arkaplan Işığı Hayat döngüsü bakım maliyetlerini azaltır
✅ LVDS Gürültü Bağışıklığı Motor/VFD ortamlarında istikrarlı sinyal iletimi
✅ Kondansiyona dirençli ️ Yüksek nemli Avrupa iklimlerinde çalışır
Endüstriyel Performans Önemli Noktalar
Ağır Görevli titreşim Direnci
10-55Hz üç eksenli titreşim testini geçiyor (EN 61373 ray standartlarına göre), inşaat / tarım makineleri için idealdir.
Düşük Sıcaklıkta Renk Doğruluğu
Gamma düzeltmesi, tıbbi görüntüleme için kritik olan 0 ° C soğuk başlangıçlarında sıfır renk kaymasını sağlar.
Endüstriyel Bağlantı
LVDS arayüzü, Siemens PLC'leri, Beckhoff denetleyicileri ile doğal olarak entegre olur ve gerçek zamanlı VCOM ayarlamasını (I2C) destekler.
Kimyasallara dirençli yüzey
Anti-UV sertleştirilmiş kaplama, % 90 RH/120hr nemli ısı testi ile onaylanan yağlara/solventlere dayanır.
Teknik Özellikler Derin Dalış
|
Endüstriyel Zorluk |
Çözümümüz |
|---|---|
|
24/7 üretim hattı kullanımı |
50,000 saatlik arka ışıklandırma (sürekli @ 25°C) |
|
Soğuk depo yeni başlayanları |
0°C başlangıç akımı ≤1.91A (470μs yumuşak başlangıç) |
|
EMI yoğun ortamlar |
100Ω LVDS impedansı + tam koruma bağlantısı |
|
Eldiven / ıslak el kullanımı |
EXC3189 IC ile projektif kapasitif dokunuş |
Hedef Endüstriyel Uygulamalar
Endüstri 4.0 (Almanya): CNC makine HMI'leri, robot kontrol panelleri
Tıbbi (ABD): Teşhis ekranları (DICOM hazır gri ölçeği)
Ulaşım (İskandinavya): Tren/Otobüs yolcu bilgilendirme sistemleri
Akıllı Fabrikalar: AGV navigasyon arayüzleri, depo yönetimi terminalleri
Üretici Sertifikası
Saef Technology (Shenzhen) tarafından üretilen, şu şartlara uygun:
AB: 2011/65/AB (RoHS), 1907/2006 (REACH)
Kuzey Amerika: FCC Part 15 Subpart B Class A
Endüstriyel: IEC 61373 titreşim standartları
Dış Boyutlar
![]()
Özellikleri
| Parametreler | Özellikleri | Birim |
| Etkin alan | 527.04 ((H) × 296.46 ((V) | mm |
| Piksel sayısı | 1920 ((H) ×1080 ((V) | piksel |
| Pikselleşme | 0.2745*0.2745 | mm |
| Piksel düzenlemesi | RGB Dikey şerit | |
| Mavi Parlaklık | 350 | Cd/m2 |
| Renkleri göster | 16.7M | Renkler |
| Görüntüleme modu | İletişim Modu, Normalde Siyah | |
| Boyut çizgisi |
543 ((H) × 317.4 ((V) × 8.2 ((D) tip. |
mm |
| Yüzey Tedavisi | Parlama karşıtı, sert kaplama. | |
| Arkaplan ışığı | 1-LED Işıklandırma Çubuk tipi | Pcs |
Arayüz Pin Tanımı
| Pin | Simge | Açıklama |
| 1 | RO(0) N | Tuhaf LVDS sinyali... |
| 2 | RO(0) P | Tuhaf LVDS sinyali+ |
| 3 | RO(1) N | Tuhaf LVDS sinyali... |
| 4 | RO(1) P | Tuhaf LVDS sinyali+ |
| 5 | RO(2) N | Tuhaf LVDS sinyali... |
| 6 | RO(2) P | Tuhaf LVDS sinyali+ |
| 7 | GND | Toprak |
| 8 | ROCLK- | Tuhaf LVDS Saati... |
| 9 | ROCLK+ | Tuhaf LVDS Saati + |
| 10 | RO(3) N | Tuhaf LVDS sinyali... |
| 11 | RO(3) P | Tuhaf LVDS sinyali+ |
| 12 | RE(0) N | LVDS sinyali bile... |
| 13 | RE(0) P | Hatta LVDS sinyali+ |
| 14 | GND | Toprak |
| 15 | RE(1) N | LVDS sinyali bile... |
| 16 | RE(1) P | Hatta LVDS sinyali+ |
| 17 | GND | Toprak |
| 18 | RE(2) N | LVDS sinyali bile... |
| 19 | RE(2) P | Hatta LVDS sinyali+ |
| 20 | Hatırla... | LVDS Saati bile... |
| 21 | RECLK+ | LVDS Saati + |
| 22 | RE(3) N | LVDS Saati bile... |
| 23 | RE(3) P | LVDS Saati + |
| 24 | GND | Toprak |
| 25 | WP | Koruma yaz (Yüksek: Etkinleştir yaz, Düşük veya Aç: Engelle yaz) |
| 26 | SCL | I2C Seri Saati (VCOM ayarlamak için) |
| 27 | SDA | I2C Seri Saati (VCOM ayarlamak için) |
| 28 | 5V | DC güç kaynağı |
| 29 | 5V | DC güç kaynağı |
| 30 | 5V | DC güç kaynağı |
Mutlak Maksimum Reytingler
|
Parametreler |
Simge |
- Min. |
- Max. - Hayır. |
Birim |
|
Güç kaynağı voltajı |
V DD |
- 0 oldu.3 |
6 |
V |
|
Mantıksal Güçlendirme Voltajı |
V IN |
VSS-0.3 |
V DD+0.3 |
V |
|
Çalışma sıcaklığı |
TOP |
0 |
50 |
°C |
|
Depolama sıcaklığı |
T ST |
- 20 |
60 |
°C |
Arka ışık özellikleri
|
Parametreler |
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
|
|
LED Işık Çubuğu Giriş VoltajıGirdi Pin |
VPIN |
- |
55.2 |
- |
V |
|
LED Işık Çubuğu Giriş Akımı PerGirdi Pin |
IPIN |
- |
60 |
- |
MA |
|
LED Güç Tüketimi |
P BL |
- |
13.2 |
- |
W |
|
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
|
LED Hayat Süresi |
|
- |
50000 |
- |
Saatler. |
CTP Spesifikasyonu
|
Kategoriler |
Parametreler |
Özellikleri |
|
Genel |
Yapı |
Kapak Camı + ITO Sensör Camı |
|
|
Kapak Lens Güçlendirme |
Fiziksel Olarak Güçlendim |
|
|
Kapak lensinin yüzey sertliği |
≥6H (Kalem sertliği) |
|
|
Işık iletim hızı |
% 85 |
|
|
Çalışma sıcaklığı |
-10°C ~ +60°C, %85 RH |
|
|
Depolama sıcaklığı |
-20°C ~ +70°C, %85 RH |
|
Elektrikli |
Arayüz |
IIC / USB Seçenek |
|
|
Dokunma IC |
EXC3189 |
|
|
Güç kaynağı voltajı (VDD) |
IIC:3.3V USB:5V |
|
|
Ev sahibi direnci (SDA/SCL) |
Ana panoda yapılandırılabilir |
|
Çevre |
Çalışma koşulları |
Sis içinde işlevsel yüzey suyu/Glove |
|
Yüzey Özellikleri |
Yüzey mürekkebi |
UV karşıtı |
|
|
Yüzey Tedavisi |
Parlama önleyici (Haze: 3%) |
|
|
LCD-TP Laminasyon |
OCR (Optik Açık reçine) |
|
Uygunluk |
Maddi Standartlar |
RoHS ve Halogen Serbest Uyumlu |

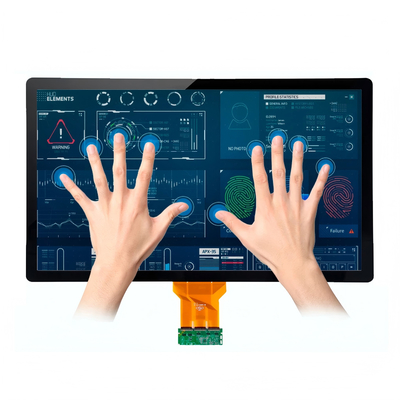

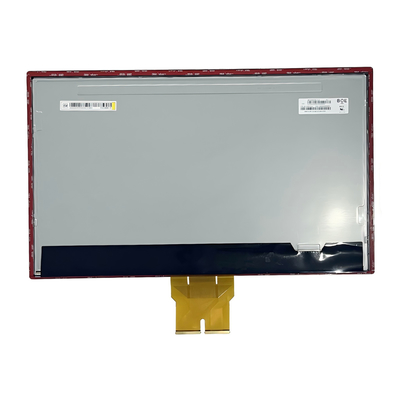

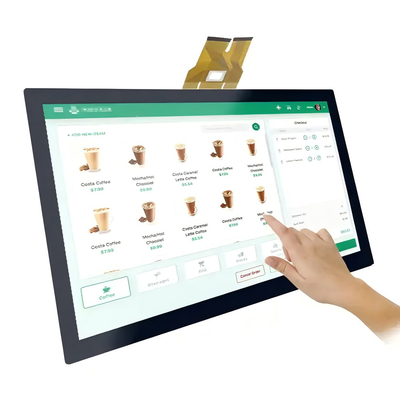

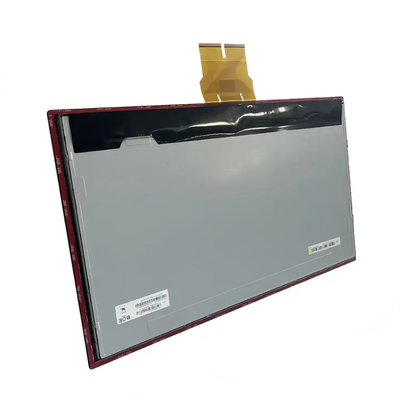

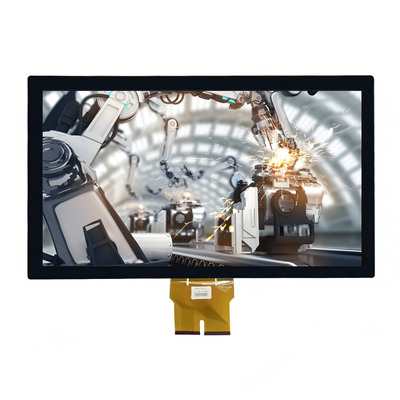

Ürün Görüntüsü
![]()
![]()
![]()
