Ürün ayrıntıları:
|
zirve parlaklık: | 1000 CD/m² (güneş ışığı okunabilir) | Ekran Boyutu: | 21.5 inç (546.86mm diyagonal) |
---|---|---|---|
Karar: | 1920 × 1080 (Full HD) | Dokunmatik teknoloji: | 10 noktalı CTP (eldiven uyumlu) |
Arabirim: | Çift kanallı LVD (8 bit RGB) | Çalışma sıcaklığı.: | -10 ° C ila +60 ° C (endüstriyel sınıf) |
saklama derecesi.: | -20℃ ila +60℃ | Görme açısı: | 89 ° yatay/dikey (CR> 10) |
Kontrast Oranı: | 1000: 1 (tipik) | dokunmatik arayüz: | USB |
Başvurular: | Tıbbi görüntüleme, kiosklar, HMI | Yüzey Tedavisi: | Pus%20, 6h |
Garanti: | 2 Yıl (Endüstriyel Kullanım İçin Genişletilmiş Kapsam) | uyma: | RoHS, REACH, Halogensiz, ISO 9001/14001 |
Vurgulamak: | 1000 nit Endüstriyel TFT LCD,RoHS sertifikalı endüstriyel TFT LCD |
Aşırı EU/ABD Ortamları için Ultra Parlak 21,5" Endüstriyel TFT LCD
SFHD2150A01PT-H20%2, Kuzey Amerika ve Avrupa endüstriyel uygulamalarında güneş ışığında görünürlük için tasarlanmış, eşsiz 1000 cd/m² parlaklık sunar. Full HD çözünürlük, geniş sıcaklık aralığında çalışma (-10°C ila +60°C) ve 10 noktalı kapasitif dokunmatik özellikleriyle bu ekran, tıbbi teşhis, dış mekan ödeme terminalleri ve fabrika otomasyonunda mükemmel sonuç verir. RoHS, REACH ve ISO standartlarına göre sertifikalandırılmış olup, sıkı AB/ABD düzenleyici gereksinimlerini karşılar.
Endüstriyel Müşteriler İçin Temel Avantajlar:
✅ 1000nits Yüksek Parlaklık – Doğrudan güneş ışığında okunabilir (dış mekan kioskları için ideal)
✅ Eldivenle Uyumlu Dokunmatik – Kapasitif kalem/ıslak ellerle çalışır (USB arayüzü)
✅ Genişletilmiş Garanti – 7/24 çalışma için 2 yıllık garanti
Endüstriyel Sınıf Performans
Geniş Sıcaklık Dayanımı
-10°C'de soğuk çalıştırma (donma depoları) ve +60°C'de (fabrika katları) çalışır, 120 saatlik termal döngü testlerini geçer.
Çift Kanallı LVDS Arayüzü
Yüksek EMI ortamlarında Siemens/Beckhoff PLC'ler için gürültüye dayanıklı sinyal iletimi.
Tıbbi ve Dış Mekana Hazır
DICOM uyumlu gri tonlamalı görüntüleme ve dış mekan tabelaları için 1000:1 kontrast oranı + 89° görüş açıları.
Sağlam Yapı
Parlamayı önleyici 6H sertleştirilmiş cam, IP65 eşdeğeri sis direnci ve ±4kV ESD koruması.
Teknik Özellikler
Özellik |
Endüstriyel Değer |
---|---|
Güç Verimliliği |
Yumuşak başlatma devresi (≤3A ani akım) |
Dokunma Hassasiyeti |
10 parmak algılama (<10g basınç) |
Arka Işık Sürücüsü |
MY-1L2136A-v2.1 (10-30V giriş) |
Optik Yapıştırma |
Yansımayı azaltmak için sıvı OCR |
Tıbbi
Cerrahi monitörler, teşhis görüntüleme (DICOM gri tonlamalı)
Dış Mekan Altyapısı
Gişe kulübeleri, otobüs durağı bilgi panelleri, self servis kiosklar
Endüstri 4.0
CNC makinesi HMI'ları, robotik kontrol arayüzleri (Almanya)
Ulaşım
Havaalanı bagaj ekranları, tren kontrol sistemleri (İngiltere/Fransa)
Neden Bu Ekranı Seçmelisiniz?
Saef Technology (ISO 9001/14001 sertifikalı) tarafından üretilen bu modül şunları içerir:
Özellikler
ÖĞELER | Birim | Özellik |
Ekran Çaprazı | mm | 546.86(21.5”) |
Aktif alan | mm | 476.064(Y) x 267.786(D) |
Piksel Y x D | - | 1920(x3) x 1080 |
Piksel Aralığı | um | 247.95(bir üçlü başına) x247.95 |
Piksel Düzeni | - | R.G.B. Dikey Şerit |
Ekran Modu | - | VA Modu, Normalde Siyah |
Tepki Süresi | Milisaniye | 14ms (tipik, açık/kapalı) |
Ağırlık | Gram | Belirlenecek |
Elektriksel Arayüz | - | Çift kanal LVDS, 8 bit RGB veri girişi |
Desteklenen Renk | - | 16.7M renk |
Yüzey İşlemi | - | Parlama Önleyici, 3H |
Sıcaklık Aralığı Çalışma Depolama(Nakliye) |
℃ |
-10 ila +60 -20 ila +60 |
Dış Boyutlar
Arayüz Pini Tanımı
Pin No. | Sembol | Açıklama |
1 | RxO0- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
3 | RxO1- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
5 | RxO2- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
7 | GND | Toprak |
8 | RxOCLK- | Negatif LVDS diferansiyel saat girişi (Tek saat) |
9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Tek saat) |
10 | RxO3- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
12 | RxE0- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
14 | GND | Toprak |
15 | RxE1- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
17 | GND | Toprak |
18 | RxE2- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
20 | RxECLK- | Negatif LVDS diferansiyel saat girişi (Çift saat) |
21 | RxECLK+ | Negatif LVDS diferansiyel saat girişi (Çift saat) |
22 | RxE3- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
24 | GND | Toprak |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Bağlantı yok |
28 | VDD | Güç Kaynağı Giriş Voltajı |
29 | VDD | Güç Kaynağı Giriş Voltajı |
30 | VDD | Güç Kaynağı Giriş Voltajı |
Arka Işık Özelliği
Parametre | Sembol | Değer | Birim | ||
MiN. | Tip. | Maks. | |||
Işık Çubuğu giriş Voltajı | VLED | 48 | 52 | 56 | V |
Işık Çubuğu giriş Akımı | ILED | - | 480 | - | mA |
Güç Tüketimi | PLED | 23.04 | 24.96 | 26.88 | W |
LED Ömrü | LBL | 40000 | 50000 | - | Saat |
Elektriksel Özellikler
Parametre | Sembol | Min | Tip Maks | Birim | |
Güç kaynağı voltajı | VDD | 4.5 | 5.0 | 5.5 | V |
Güç Kaynağı Akımı | IVDD | 500 | 1200 | mA | |
Ani Akım | IRUSH | 2.0 | 3.0 | A | |
İzin Verilebilir Giriş Dalgalanma Voltajı | VRF | 300 | mV | ||
Yüksek Seviye Diferansiyel Giriş Eşik Voltajı | VIH | +100 | mV | ||
Düşük Seviye Diferansiyel Giriş Eşik Voltajı | VIL | -100 | mV | ||
Diferansiyel giriş voltajı | VID | 200 | 600 | mV | |
Giriş voltajı(BL) | VBL_I | -0.3 | VDD+0.3 | mV | |
Diferansiyel giriş ortak mod voltajı | VCM | 1.0 | 1.2 | 1.5 | |
Güç Tüketimi | VD | 2.5 | 6 | W |
Parametre | Koşullar | Min. | Tip. | Maks. | Birim |
Kontrast Oranı | Merkez | 700 | 1000 | - | - |
Tepki Süresi | Tr+Td | - | 14 | 20 | ms |
CF Renk Renkliği (CIE1931) |
Kırmızı x |
Tip. -0.03 |
0 |
Tip. +0.03 |
0 |
Beyaz x | 0.323 | - | |||
Beyaz y | 0.379 | - | |||
Beyazın Merkez Parlaklığı | YLI | 800 | 1000 | cd/m2 | |
Çapraz Konuşma | Ct | 2.0 | % |

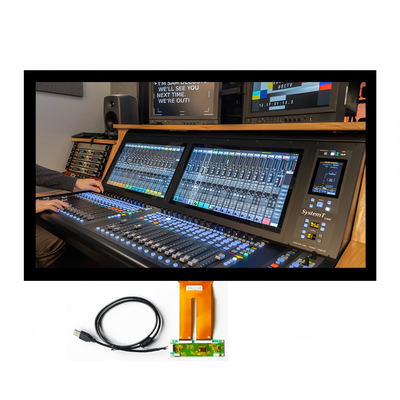

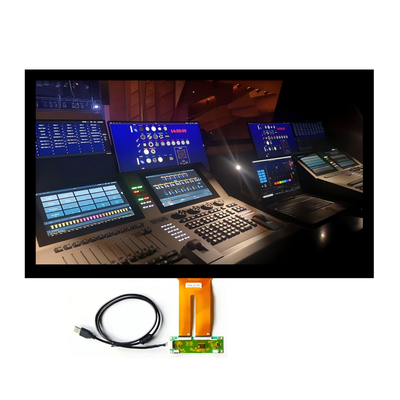

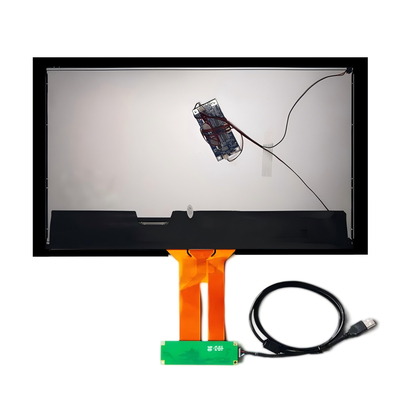

Ürün Resmi
