Ürün ayrıntıları:
|
| Ekran boyutu: | 15.6 inç diyagonal | Ekran Tipi: | Endüstriyel TFT LCD Modülü |
|---|---|---|---|
| Karar: | 1920 × 1080 piksel (RGB şerit) | saklama derecesi.: | -30°C ila +80°C |
| Çalışma sıcaklığı.: | -35°C ila +85°C | Parlaklık: | 500 cd/m² |
| Kontrast Oranı: | 1200:1 (Tip.) | Arabirim: | 8 bit LVD girişi, I-PEX konnektörü |
| Dokunmatik teknoloji: | kapasitif dokunmatik panel | Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) |
| kapak camı: | Goril cam/temperli cam/pmMA | Temas noktaları: | 10 noktalı çoklu dokunuş |
| dokunmatik arayüz: | I²C/USB/RS232 (Yapılandırılabilir) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
| Özelleştirme: | İpek baskı, logo, kesimler | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | RoHS Endüstriyel TFT Tıp LCD,Endüstriyel Tıbbi 15.6 ′′ TFT LCD |
||
SFTO1560JD-7328BN Ekstrem koşullar için yüksek parlaklık 15.6 "TFT LCD
SFTO1560JD-7328BN, zorlu ortamlar için tasarlanmıştır.Doğrudan güneş ışığında veya düşük aydınlık endüstriyel ortamlarda bile kristal gibi net görüntüler sunmak için tasarlanmış 6 inçlik TFT LCD ekranı.500 cd/m2 parlaklıkve ageniş çalışma sıcaklık aralığı (-30°C'den +80°C'ye), bu ekran zor koşullarda güvenilirlik ve görünürlük gerektiren uygulamalar için idealdir.
Neden bu yüksek parlaklıklı TFT LCD'yi seçtiniz?
Teknik Önemli Noktalar:
Uygulamalar:
Küresel piyasalar için tasarlanmış:
SFTO1560JD-7328BN, Avrupa ve Amerikan endüstrilerinin katı taleplerini karşılar ve şunları sunar:
Toplu siparişler veya özel çözümler için bizimle iletişime geçin!
Saef Technology Limited'de, dünya çapındaki müşterilere yüksek performanslı ekranlar sunma konusunda uzmanlaştık.İş ihtiyaçlarınız için teknik destek ve rekabetçi fiyatlar sağlıyoruz..
Özellikler
| Parametreler | Spesifikasyon | Birim |
| Etkin Alan | 345.6 ((W) x 194.4 ((H) | mm |
| Piksel Sayısı | 1920 x RGB x 1080 | piksel |
| Pixel Pitch | 0.18 ((W) x 0.18 ((H) | mm |
| Piksel Düzenlemesi | RGB Dikey şerit | |
| Ekran Kipi | Normalde siyah. | |
| Renkleri Göster | 8 bit | Renkler |
| Yüzey Tedavisi | HC | |
| Kontrast oranı | Tipik olarak 1200 dakika.1000 | |
| Görme açısı ((CR>10) | Tip.85/85/85/85 | deg. |
| Renk aralığı | % 72 NTSC | |
| Parlaklık | 500 tip 425 dakika | cd/m2 |
| Parlaklık Tekdüzeliği | % 80 tip % 75 dakikası | |
| Güç tüketimi | - Max. - Hayır.10.65W Tip 9.55W | watt |
| Çizelge Boyutu | 363.8 çarpı 215.9 | mm |
| Ağırlık | Tip: 850 gram | gram |
Dış Boyutlar
![]()
Arayüz Pin Tanımı
|
- Hayır, hayır. |
Simge |
- Hayır, hayır. |
Simge |
||
|
1 |
RE3P |
Pozitif LVDS diferansiyel veri girişi Kanal E3 ((Even) |
21 |
RO1N |
LVDS'nin negatif diferansiyel verileri giriş kanalı O1 ((Odd) |
|
2 |
RE3N |
LVDS'nin negatif diferansiyel veri girişi Kanal E3 ((Eşit) |
22 |
RO0P |
Pozitif LVDS diferansiyel verileri put kanalında O0 ((Odd) |
|
3 |
RECLKP |
Pozitif LVDS diferansiyel saat girişi t (Even) |
23 |
RO0N |
LVDS'nin negatif diferansiyel verileri i nput Kanalı O0 ((Odd) |
|
4 |
Hatırla. |
LVDS diferansiyel saat girişleri negatif ((Eşit) |
24 |
GND |
LCD Yer |
|
5 |
RE2P |
Pozitif LVDS diferansiyel veri girişi Kanal E2 ((Even) |
25 |
NC |
SAEF kullanımı için SDA, bu iğne açık olmalıdır |
|
6 |
RE2N |
LVDS'nin negatif diferansiyel veri girişi kanalı E2 ((Par) |
26 |
NC |
SAEF kullanımı için SCL, bu iğne açık olmalıdır |
|
7 |
GND |
LCD Yer |
27 |
NC |
SAEF kullanımı için MTP, bu iğne açık olmalıdır |
|
8 |
RE1P |
Pozitif LVDS diferansiyel veri girişi Kanal E1 ((Eşit) |
28 |
LCD_VCC |
LCD Gücü 3.3V |
|
9 |
RE1N |
LVDS'nin negatif diferansiyel veri girişi kanalı E1 ((Eşit) |
29 |
LCD_VCC |
LCD Gücü 3.3V |
|
10 |
RE0P |
Pozitif LVDS diferansiyel veri girişi Kanal E0 ((Eşit) |
30 |
LCD_VCC |
LCD Gücü 3.3V |
|
11 |
RE0N |
LVDS farklılık verisi giriş kanalı E0 ((Eşit) |
31 |
LED_PW M |
Arka ışık ayarlama,3.3V(3V~3.6V) |
|
12 |
RO3P |
Pozitif LVDS diferansiyel veri girişi Kanal O3 ((Odd) |
32 |
LED_EN |
Pin'i etkinleştir.3.3V(3V~3.6V) |
|
13 |
RO3N |
LVDS farklılık veri girişi kanalı O3 ((Odd) |
33 |
GND |
Toprak |
|
14 |
GND |
LCD Yer |
34 |
STBYB |
Derin bekleme modunda ayarlamalı. |
|
15 |
ROCLKP |
Pozitif LVDS diferansiyel saat girişi t (Odd) |
35 |
RSTB |
Aygıt LCD sürücü IC için sıfırlama, düşük aktif |
|
16 |
ROCLKN |
LVDS diferansiyel saat girişleri negatif (Odd) |
36 |
GND |
Toprak |
|
17 |
GND |
LCD Yer |
37 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
|
18 |
RO2P |
Pozitif LVDS diferansiyel veri girişi Kanal O2 ((Odd) |
38 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
|
19 |
RO2N |
LVDS farklılık veri girişi O2 (Odd) kanalı |
39 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
|
20 |
RO1P |
Pozitif LVDS diferansiyel veri girişi Kanal O1 ((Odd) |
40 |
BL_POW Acil Servis |
+12V Vi güç kaynağı |
Optik özellikleri
|
Ürün |
Simge |
Durum |
Min. |
Tipik. |
En fazla. |
Birim |
|
parlaklık |
Basınç |
θ=0° |
425 |
500 |
- Hayır. |
cd/m2 |
|
L255 Tekrartı |
△Bp |
|
75 |
80 |
- Hayır. |
% |
|
Görme açısı |
θL |
Cr≥10 |
- Hayır. |
85 |
- Hayır. |
deg |
|
|
θR |
|
- Hayır. |
85 |
- Hayır. |
|
|
|
ψT |
|
- Hayır. |
85 |
- Hayır. |
|
|
|
ψB |
|
- Hayır. |
85 |
- Hayır. |
|
|
Kontrast oranı |
Kr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
CIE1931'in Renk Koordinatı |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
|
Wy. |
|
0.299 |
0.329 |
0.359 |
|
|
Renk aralığı |
|
NTSC |
- Hayır. |
72 |
- Hayır. |
% |
|
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
|
Karşılıklı ses |
|
25°C |
- Hayır. |
- Hayır. |
2 |
% |
Arka ışık özellikleri
|
Parametreler |
Simge |
Değerler |
Birim |
||
|
|
|
- Min. |
Tipik. |
- Max. - Hayır. |
|
|
LED Güçlendirme Voltajı |
V LED |
28 |
30 |
31 |
V |
|
LED besleme akımı |
İLED |
- |
252 |
- |
mA |
|
Güç tüketimi |
PLED |
- |
8.89 |
9.19 |
W |
|
LED miktarı |
QLED |
- |
40 |
- |
EA |
|
LED ömrü |
TLED |
40000 |
50000 |
- |
Saatler. |
CTP Specifikasyonu (ihtiyaç duyulmaz)
| Kategoriler | Parametreler | Spesifikasyon |
| Genel | Yapı | Kapak Cam + DITO Cam |
| Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
| Kapak lensinin yüzey sertliği | ≥6H (Kalem sertliği) | |
| Işık iletim hızı | % 85 | |
| Çalışma sıcaklığı | -30°C ~ +80°C, %85 RH | |
| Depolama sıcaklığı | -35°C ~ +85°C, %85 RH | |
| Elektrikli | Arayüz | IIC / USB / UART |
| Dokunma IC | IL12511 | |
| Güç kaynağı voltajı (VDD) | 3.3V veya 5V (Seçilebilir) | |
| Ev sahibi direnci (SDA/SCL) | Ana panoda yapılandırılabilir | |
| Çevre | Çalışma koşulları | Sis/yüzey suyunda işlevsel |
| Yüzey Özellikleri | Yüzey mürekkebi | UV karşıtı |
| Yüzey Tedavisi | Parlama önleyici (Haze: 10%) | |
| LCD-TP Laminasyon | OCA (Optik Açık Yapıştırıcı) | |
| Uygunluk | Maddi Standartlar | RoHS ve Halogen Serbest Uyumlu |

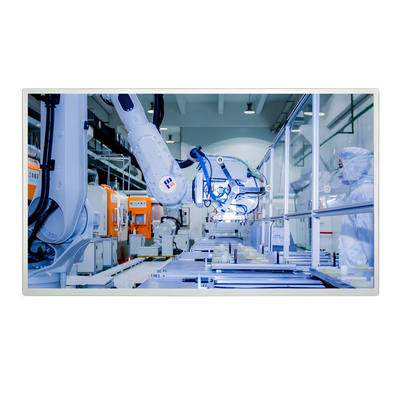

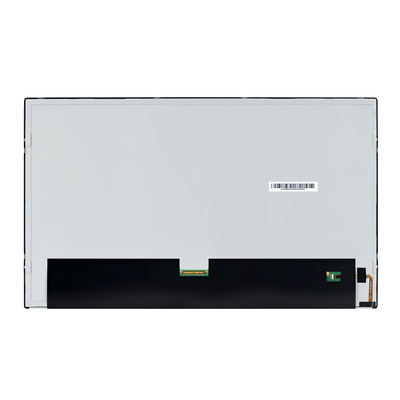

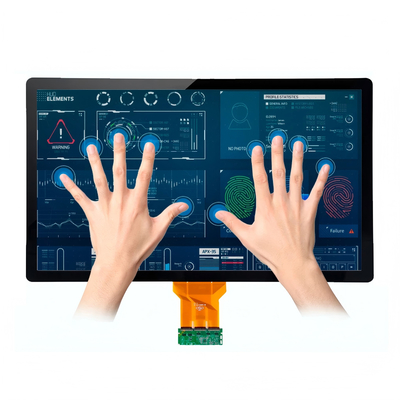

Ürün Görüntüsü
![]()
![]()
![]()
