Ürün ayrıntıları:
|
Ekran Boyutu: | 27 inç | Yüzey Parlaklığı: | 1000 CD/M² (Tipik) |
---|---|---|---|
Karar: | 3840 × 2160 (UHD) | Arabirim: | 4 şeritli EDP 1.4 (5.4Gbps) |
Kontrast Oranı: | 1000: 1 (tipik) | PIN numarası: | 30 pin |
Görme açısı: | 89 ° (CR> 10, tüm talimatlar) | Montaj: | VESA Montaj Uyumlu |
Renk Derinliği: | 1.07 B (8bit+A-FRC) | Renk aralığı: | NTSC% 90, SRGB% 98 (tipik) |
Güç kaynağı: | 10V ± 1V (mantık), 24V (arka ışık) | Çalışma sıcaklığı.: | 0℃ ila +50℃ |
saklama derecesi.: | -20℃ ila +60℃ | Arka ışık ömrü: | 30.000 saat (l70 @ 25 ° C) |
Tepki Süresi: | 14ms (GTG tipik) | uyma: | Rohs, halojensiz, erişim |
Vurgulamak: | Endüstriyel TFT Ekran 4K,UHD Endüstriyel TFT Ekran,Yüksek Parlaklıklı Endüstriyel TFT Ekran |

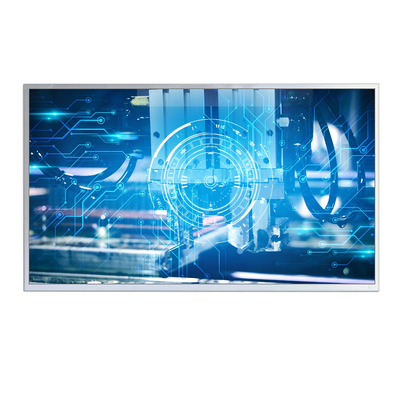

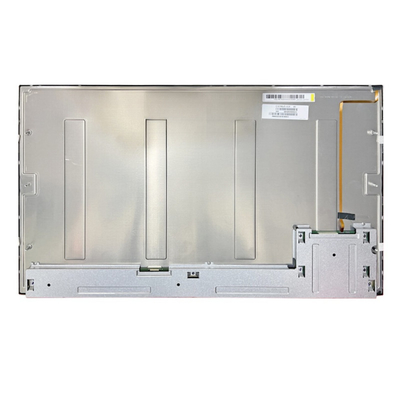

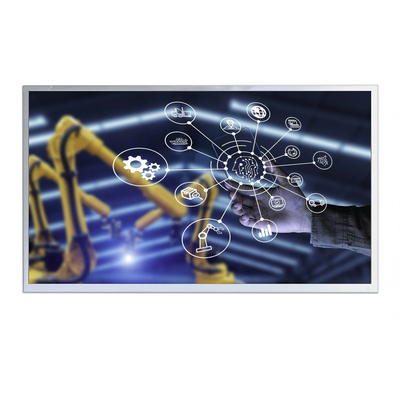

SFTO2700B-7125AN 27 UHD Yüksek Parlaklıklı Endüstriyel TFT Ekranı AB ve ABD Pazarlarında Profesyonel Uygulamalar için
SFTO2700B-7125AN, Amerika Birleşik Devletleri ve Avrupa'daki zorlu ortamlar için tasarlanmış en son 27 inçlik ultra yüksek çözünürlüklü (UHD 4K) endüstriyel sınıflı TFT ekranıdır.Mühendisler için tasarlanmış., sistem tasarımcıları ve teknik profesyoneller için, bu ekran olağanüstü parlaklığı (1000 cd/m2), düşük yansıma,endüstriyel otomasyonda en iyi performansı sağlamak için endüstri lideri renk doğruluğu, tıbbi görüntüleme, açık hava kioskları ve profesyonel AV sistemleri.
4K UHD Çözünürlüğü (3840 × 2160): Veri yoğun uygulamalar için kristal berrak görseller sağlar.
Yüksek Parlaklık ve Kontrast: Doğrudan güneş ışığında ve düşük ışık koşullarında görünürlük için 1000 cd/m2 parlaklık ve 1000:1 kontrast oranı.
Gelişmiş Renk Reprodüksiyonu: Tasarım, simülasyon ve denetim iş akışlarında kesin renk eşleşmesi için NTSC% 90 ve sRGB% 98 renk gamı ile 10 bit renk derinliği (8 bit + A-FRC).
Düşük Yansıtıcı Kaplama: Parlak ortamlarda sorunsuz çalışma için parlaklığı en aza indirir.
Geniş Görme Açıları (178°): Aşırı açılarda bile tutarlı görüntü kalitesini korur.
Endüstriyel Kaliteli Dayanıklılık: -20 °C'den +70 °C'ye kadar sıcaklıklarda güvenilir bir şekilde çalışır.
AB ve ABD Standartlarına uygunluk: RoHS, REACH, CE, FCC ve küresel dağıtım için IP65 ön panel sertifikaları.
Arayüz: yüksek hızlı veri aktarımı için eDP 4 kanal (geri dönüştürme tipi), 5.4 Gbps bağlantı hızı.
Piksel yapısı: dikey RGB şerit piksel düzenlemesi ile a-Si TFT aktif matris.
Arkaplan ışığı: Tekdüze aydınlatma ve enerji verimliliği için kenar aydınlatılmış LED.
Montaj: endüstriyel kaplamalara esnek entegre olmak için VESA uyumlu (200 x 200 mm).
Profesyonel Kullanım için tasarlanmıştır: Zorlu ortamlarda makine görüşü, kontrol panelleri ve dijital işaretleme için idealdir.
Küresel Uyum: Alışverişleri kolaylaştırmak için AB (CE, RoHS) ve ABD (FCC) pazarları için önceden sertifikalandırılmıştır.
Güvenilirlik ve uzun ömürlülük: 50.000+ saatlik çalışma için sıkı bir şekilde test edilmiştir (tipik).
Hedef Uygulamalar:
Endüstriyel otomasyon ve HMI sistemleri
Dışarıdaki dijital işaretleme ve kiosklar
Tıbbi görüntüleme ve teşhis ekipmanları
Otomobil ve havacılık kontrol panelleri
Profesyonel video duvarları ve simülasyon sistemleri
SFTO2700B-7125AN'ı bir sonraki projenize entegre etmeye hazır mısınız? Veri sayfaları, CAD dosyaları veya örnek istekleri için mühendislik ekibimizle iletişime geçin.AB / ABD merkezli desteğimiz, başvurunuz için sorunsuz uyumluluğu ve teknik rehberliği sağlar.
Mekanik Boyutlar
Parametreler | Spesifikasyon | Birim |
Etkin alan | 596.736 ((H) × 335.664 ((V) | mm |
Piksel sayısı | 3840 ((H) × 2160 ((V) | piksel |
Pikselleşme | 0.1554 ((H) × 0.1554 ((V) | mm |
Piksel düzenlemesi | RGB Dikey şerit | |
Renk Derinliği | 1.07 B ((8bit+A-FRC) | Renkler |
Görüntüleme modu | Normalde siyah. | |
Boyut çizgisi | 630.0 ((H) × 368.2 ((V) × 20.98 ((Derinlik) | mm |
Ağırlık | 3340 (tipik) | g |
Bzel genişliği (L/R/U/D) | 13.71/13.71/13.74/13.74 | mm |
Yüzey Tedavisi | Haze % 25,3H | |
Arkaplan ışığı | Uzun yan, 2-LED Işık Çubuğu tipi |
Elektriksel özellikler
Parametreler | - Min. | Tipik. | - Max. - Hayır. | Birim | |
Güç kaynağı voltajı | VDD | 9 | 10.0 | 11 | V |
Güç kaynağı akımı | DD | - | 460 | 900 | |
Hızlı akım | IRUSH | - | 2.0 | 3.0 | |
İzin verilen Girdi Dalgalanma Voltajı | VRF | - | - | 400 | |
Yüksek Seviye Farklı Giriş Sınır Voltajı |
HIV |
- |
- |
+100 | |
Düşük Seviye Farklı Giriş Sınır Voltajı |
VIL | -100 |
- |
mV | |
Farklı giriş voltajı | Video. |
100 |
- | 600 | mV |
Farklı giriş ortak mod voltajı | Vcm |
0 |
2 | ||
Güç tüketimi |
PD | - | 4.6 | 9 | W |
55 | 58 | W | |||
Ptoplam | - | 59.6 | - | W |
Arka ışık ünitesi özellikleri
Parametreler | - Min. | Tipik. | - Max. - Hayır. | Birim | |
LED Işık Çubuğu Giriş Voltajı Her Giriş Pini | VPIN | 33.6 | 37.2 | 39.6 | V |
LED Işık Çubuğu Giriş Akımı Her Giriş Pini |
IPIN |
- |
110 |
mA |
|
LED Güç Tüketimi | PBL | - |
55 |
58 | W |
LED Hayat Süresi |
- |
30,000 |
- |
Saatler. |
LCD Modülü Optik Özellikleri
Parametreler | Simge | Durum | - Min. | Tip | - Max. - Hayır. | Birim | ||
Görme açısı aralığı |
Yatay |
Θ3 |
|
85 |
89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Dikey |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Parlaklık Kontrast oranı | CR |
Θ = 0. (Orta) Normal. İzleme Açı |
700 | 1000 | ||||
Beyazın parıltısı | 800 | 1000 | - | cd/m2 | ||||
Beyaz parlaklığın tekdüzeliği | 80 | 85 | % | |||||
Renk çoğaltımı |
|
|
0.283 | 0.313 | 0.343 | - | ||
Wy. | 0.299 | 0.329 | 0.359 | - | ||||
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
Ry | 0.269 | 0.299 | 0.329 | - | ||||
Yeşil |
Gx | 0.197 | 0.227 | 0.257 | - | |||
Gy | 0.649 | 0.679 | 0.709 | - | ||||
Mavi |
Bx | 0.123 | 0.153 | 0.183 | - | |||
- Evet. | 0.029 | 0.059 | 0.089 | - | ||||
Yanıt Zamanı |
GTG | Tg | 14 | 20 | ms | |||
Çapraz Konuşma | CT | - | - | 2.0 | % |
Pin Tanımı
Pin numarası | Simge | Görev |
1 | VDD | Güç kaynağı (10.0V) |
2 | VDD | Güç kaynağı (10.0V) |
3 | VDD | Güç kaynağı (10.0V) |
4 | VDD | Güç kaynağı (10.0V) |
5 | VDD | Güç kaynağı (10.0V) |
6 | GND | Toprak |
7 | GND | Toprak |
8 | NC |
SCL PGMA |
9 | NC | SDA PGMA |
10 | GND | GND |
11 | HPD | Sıcak fiş algılama sinyali |
12 | GND | Toprak |
13 | DAUXN | Yardımcı için olumsuz sinyal |
14 | DAUXP | Yardımcı için olumlu bir sinyal |
15 | GND | Toprak |
16 | DRX0P 9 | EDP şeridi için pozitif sinyal |
17 | DRX0N | EDP şeridi için olumsuz sinyal |
18 | GND | Toprak |
19 | DRX1P | EDP şeridi için pozitif sinyal |
20 |
DRX1N |
EDP şeridi için olumsuz sinyal |
21 |
GND | Toprak |
22 | GRX2P | EDP Lane2 için pozitif sinyal |
23 | DRX2N | EDP Lane2 için olumsuz sinyal |
24 | GND | Toprak |
25 | DRX3P | EDP şeridi için pozitif sinyal |
26 | DRX3N | EDP Lane3 için olumsuz sinyal |
27 | GND | Toprak |
28 | GND | Toprak |
29 | NC | Bağlantı yok. |
30 | BIST | BIST Fonksiyonu |
