Ürün ayrıntıları:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
IP Rating: | IP65 | Power Consumption: | 31 W (Typical) |
Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Vurgulamak: | LVDS Endüstriyel Sınıf TFT LCD Modülü,Full HD TFT LCD Modülü,17.3" TFT LCD Modülü |
Endüstriyel Sınıf 17,3" Full HD Yüksek Parlaklıkta TFT LCD Modülü – SFTO1730RX-7332AN
Zorlu endüstriyel ortamlar için tasarlanan SFTO1730RX-7332AN, zorlu koşullarda olağanüstü görünürlük ve güvenilirlik sağlamak üzere tasarlanmış 17,3" Full HD (1920x1080) TFT LCD modülüdür. 800 nit parlaklığa sahip bu ekran, doğrudan güneş ışığında bile kristal netliğinde okunabilirlik sağlayarak, Almanya, ABD ve diğer gelişmiş üretim merkezlerindeki dış mekan veya yüksek parlama endüstriyel uygulamaları için idealdir.
Endüstriyel Uygulamalar İçin Temel Özellikler
Ultra Parlak Ekran: 800 cd/m² parlaklık, parlak fabrikalarda, depolarda veya dış mekan ayarlarında okunabilirliği sağlayarak standart endüstriyel panellerden daha iyi performans gösterir.
Geniş Çalışma Sıcaklığı: Endüstriyel otomasyon, lojistik veya enerji sektörlerindeki aşırı iklimler için mükemmel olan -20°C ila +70°C arasında kusursuz çalışır.
Dayanıklı Tasarım: IP65 sınıfı muhafaza, toz girişine ve su sıçramalarına karşı koruma sağlarken, titreme (1,5G) ve termal şok testlerinden (-30°C ila +80°C) geçer.
Hassas Görüntüleme: Full HD çözünürlük, kontrol odalarında veya teşhis ekipmanlarında doğru veri görselleştirmesi için RGB 6 bit + HiFRC teknolojisi ile 16,7 milyon renk sunar.
Sağlam Bağlantı: Çift kanallı LVDS arayüzü, endüstriyel IoT veya otomasyon sistemlerinde gerçek zamanlı izleme için kararlı, yüksek hızlı sinyal iletimi sağlar.
Enerji Verimliliği: 31W tipik güç tüketimi, küresel enerji standartlarını karşılarken operasyonel maliyetleri düşürür.
Teknik Özellikler
Parametre | Değer |
---|---|
Ekran Boyutu | 17,3" Diyagonal (17,25") |
Aktif Alan | 381,888 mm (Y) x 214,812 mm (D) |
Piksel Aralığı | 0,1989 mm (triad başına) |
Yüzey İşlemi | Sert kaplamalı (3H), Parlama Önleyici |
Arka Işık Tipi | Ayarlanabilir parlaklığa sahip LED |
Giriş Voltajı | 3,3 V (Mantık/LCD Sürücü) |
Arka Işık Giriş Voltajı | 12 V DC |
Ağırlık | 1080 g (Tipik) |
Boyutlar | 403 mm (Y) x 240 mm (D) x 12,5 mm (D) |
Endüstriyel Ortamlardaki Uygulamalar
Fabrika Otomasyonu: PLC'ler, robotik ve montaj hattı kontrolleri için HMI'lar (İnsan-Makine Arayüzleri).
Dış Mekan Ekipmanları: Parlak ortamlarda otomatlar, kiosklar ve tarım makineleri ekranları.
Tıbbi Cihazlar: Hassas renk üretimi gerektiren teşhis görüntüleme sistemleri.
Ulaşım: Güneş ışığına maruz kalan trenler, otobüsler veya endüstriyel araçlar için gösterge panoları.
Akıllı Üretim: Endüstri 4.0 kontrol panellerinde gerçek zamanlı veri görselleştirme.
Neden SFTO1730RX-7332AN'i Seçmelisiniz?
Küresel Uygunluk: AB ve Kuzey Amerika pazarlarına sorunsuz giriş için RoHS, CE ve FCC sertifikalıdır.
Özelleştirilebilir Arka Işık: Enerji tasarrufu ve özel görünürlük için ExtVBR-B sinyali aracılığıyla ayarlanabilir parlaklık.
Uzun Süreli Güvenilirlik: 50.000 saatlik MTTF (Ortalama Arıza Süresi), kritik sistemlerde minimum kesinti süresi sağlar.
Destek ve Garanti
Almanya, ABD ve ötesi için kapsamlı teknik dokümantasyon, montaj donanımı seçenekleri (panel veya VESA 100x100) ve yerelleştirilmiş destek sağlıyoruz.
Arka Işık Özelliği
Pin No. | Sembol | Açıklama |
1 | VCC | Güç kaynağı voltajı +12V |
2 | VCC | Güç kaynağı voltajı +12V |
3 | AÇMA/KAPAMA | Çıkış etkinleştirme sinyali |
4 | DIM | Karartma sinyali |
5 | GND | Güç toprağı |
6 | GND | Güç toprağı |
Elektriksel Özellikler
Parametre | Sembol | Değerler | Birim | ||||
Min | Tip | Maks | |||||
Güç Kaynağı Giriş Voltajı | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Güç Kaynağı Giriş Akımı | IBL | - | 2.16 | 2.53 | A | ||
Güç Kaynağı Giriş Akımı (Ani Akım) | Ani Akım |
- |
- |
(TBD) | A | ||
Güç Tüketimi | PBL | - | 26 | 35 | W | ||
Giriş Voltajı Kontrol Sistemi Sinyaller |
Açma/Kapama | Açık | V açık | 2.5 | - | 5.5 | Vdc |
Kapalı | V kapalı | -0.3 | 0.0 | 0.5 | Vdc | ||
Parlaklık Ayarı | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
ExtVBR-B Frekansı | fPWM | 500 |
- |
1500 | Hz | ||
Darbe Görev Seviyesi (PWM) | Yüksek Seviye | 2.5 | - | 5.5 | Vdc | ||
Düşük Seviye | 0.0 | - | 0.5 | Vdc | |||
Ömür | 30.000 | 50.000 | Saat |
Arayüz Pini Tanımı
Pin# | Sinyal Adı | Pin# | Sinyal Adı |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Öğe | Birim | Koşullar | Min. | Tip. | Maks. |
Görüş Açısı |
[derece] |
Yatay (Sağ) CR = 10 (Sol) |
70 70 |
80 80 |
- |
Dikey (Yukarı) CR = 10 (Aşağı) |
50 70 |
60 80 |
- |
||
Aydınlık Düzgünlüğü | [%] | 13 Nokta | 75 | 80 | - |
Optik Tepki Süresi |
[msec] |
Yükselme | - | 37 | 50 |
Düşme | - | 3 | 10 | ||
Yükselme + Düşme | - | 40 | 60 | ||
Renk / Renk Koordinatları (CIE 1931) |
Kırmızı x | 0.59 | 0.64 | 0.69 | |
Kırmızı y | 0.3 | 0.35 | 0.4 | ||
Yeşil x | 0.27 | 0.32 | 0.37 | ||
Yeşil y | 0.57 | 0.62 | 0.67 | ||
Mavi x | 0.1 | 0.15 | 0.2 | ||
Mavi y | 0 | 0.05 | 0.1 | ||
Beyaz x | 0.25 | 0.30 | 0.35 | ||
Beyaz y | 0.26 | 0.31 | 0.36 | ||
Beyaz Parlaklık (LED=100mA'da) |
[cd/m2 ] | 700 | 800 |
- |
|
Kontrast Oranı | 500 | 600 | - | ||
NTSC | % | 72 |

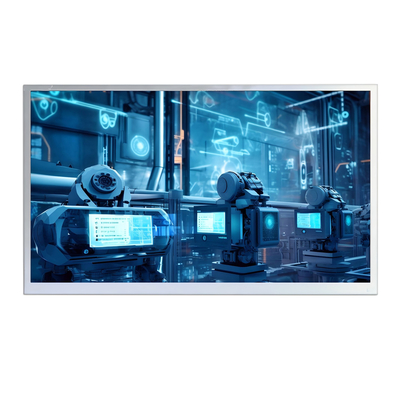

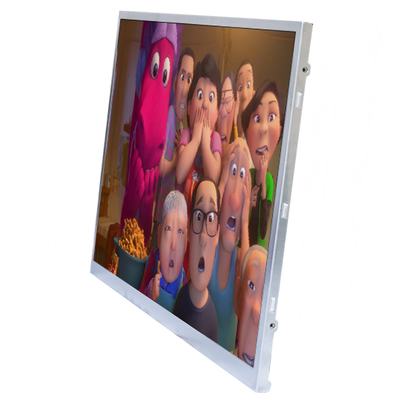

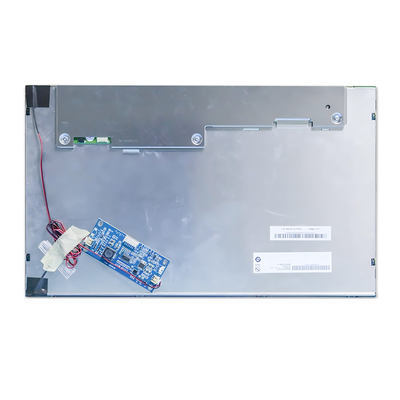

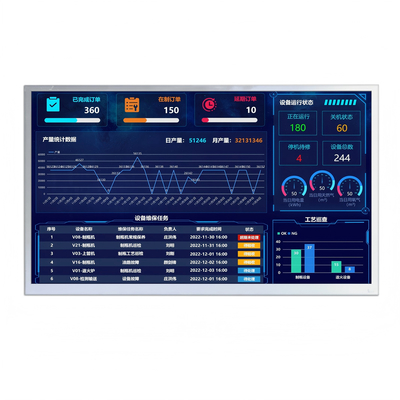

Ürün Resmi
