Ürün ayrıntıları:
|
| Ekran Boyutu: | 4.3 inç (480 × 272) | Ekran parlaklığı: | 1000 CD/m² (güneş ışığı okunabilir) |
|---|---|---|---|
| Pano Teknolojisi: | IPS (Düzlem İçi Geçiş) | Renk Derinliği: | 16,7 milyon renk |
| Kontrast Oranı: | 1000: 1 (tipik) | Görme açısı: | 85 ° tüm yönler (Crot10) |
| Dokunmatik teknoloji: | I2C kapasitif (G+G yapısı) | Çalışma sıcaklığı.: | -35 ° C ila +85 ° C (Endüstriyel Aralık) |
| Arabirim: | RGB 24 bit paralel | Sürücü IC: | ST7283 (RAM'siz Mimari) |
| Arka ışık: | 16 LED EDGE LIT (4 × 4 Serisi) | uyma: | Rohs/erişim, halojensiz |
| ESD Koruması: | ± 8kV hava / ± 4kv temas (IEC 61000-4-2) | Özel Özellikler: | Eldiven/Islak Dokunma Desteği, IP65 İsteğe Bağlı |
| Vurgulamak: | 4.3 inç endüstriyel TFT LCD ekranı,ips kapasitif dokunmatik ekran,480x272 çözünürlüklü endüstriyel ekran |
||
Zorlu Ortamlar için Endüstriyel Sınıf 4,3" TFT LCD
SFTO430HD-7338A-CT, Alman endüstriyel otomasyonu ve ABD tıbbi cihazları için tasarlanmış, yansıtmalı kapasitif dokunmatik (PCT) özellikli, yüksek parlaklıklı bir IPS panelini entegre eder. 1000 cd/m² parlaklık ve 85° görüş açıları ile aşağıdakilerde gün ışığında okunabilir performans sunar:
Temel Teknik Özellikler
| Parametre | Min. | Tip. | Maks. | Koşullar |
|---|---|---|---|---|
| Güç Tüketimi | - | 40mA | - | Tam beyaz @ 2.8V |
| Tepki Süresi (GtG) | - | - | 40ms | Siyah↔Beyaz geçiş |
| Dokunma Hassasiyeti | 0.5mm | - | 2mm | Eldivenle kullanım |
| Titreşim Direnci | 10Hz | - | 55Hz | 1.5mm genlik, XYZ ekseni |
| LED Ömrü (L70) | 25k saat | 40k saat | - | Ta=25°C |
Kimyasal Sertleştirilmiş Cam: 6H kalem sertliği (DIN 58196)
Sızdırmaz Yapıştırma: HAVA/OCA/OCR laminasyon seçenekleri nem girişini önler
Şok Koruması: ISTA 3A sertifikalı ambalaj (60cm düşme testi)
Tıbbi Sınıf CTP: EN 60601-1 uyumlu, eldiven uyumlu FT5446 kontrolcü
Sıfır Girişim: %85 ışık geçirgenliği ve ≤%2 sinyal kaybı
Arka Işık Optimizasyonu: 2.8V ileri voltaj (80mA maks.)
Uyku Modu: Pil ile çalışan sistemler için <1μA bekleme akımı
| Sektör | Kritik Kullanım Alanları |
|---|---|
| Alman Makineleri | CNC kontrol panelleri, robotik HMI'lar |
| ABD Tıbbi | Taşınabilir teşhis monitörleri |
| Ulaşım | Demiryolu gösterge paneli ekranları |
| Enerji | Güneş enerjisi invertör durum panelleri |
▸ AB: RoHS 2011/65/EU, REACH Ek XVII, EN 62368-1
▸ ABD: FCC Bölüm 15B
▸ Kalite: AQL 0.65 örnekleme, 0 ölü piksel politikası
Mekanik Boyutlar
![]()
Ürün Bilgisi
| Öğe | Özellik | Birim |
| LCD Boyutu | 4 . 3 ” | inç |
| Panel Tipi | IPS |
- |
| Çözünürlük | 480xRGBx272 | Piksel |
| Ekran Modu | Normalde Siyah |
- |
| Renk Sayısı | 16.7M |
- |
| Görüş Yönü | HEPSİ |
- |
| NTSC | %50 |
- |
| Kontrast Oranı | 1000 |
- |
| Parlaklık | 1000 | cd/m2 |
| Modül Boyutu | 67.20(Y)x105.5(V)x2.92(D) | mm |
| Panel Aktif Alanı | 95.04X53.86 | mm |
| Piksel Aralığı | 0.198x0.198 | mm |
| Piksel Düzeni | RGB-şerit | |
| Ağırlık | TBD | g |
| Sürücü IC | ST7283 |
- |
| Sürücü IC RAM Boyutu | RAM yok | bit |
| Işık Kaynağı | 1 6 LED Çipi |
- |
| Arayüz | RGB 24BİT |
- |
|
Çalışma Sıcaklığı |
-30~+80 | ℃ |
| Depolama Sıcaklığı | -35~+85 | ℃ |
CTP Özellikleri
| Kategori | Parametre | Özellik |
|
Genel |
Yapı | Koruyucu Cam + ITO Sensör Camı (G+G) |
| Koruyucu Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
| Koruyucu Lens Yüzey Sertliği | ≥6H (Kalem Sertliği) | |
| Işık Geçirgenlik Oranı | ≥%85 | |
| Çalışma Sıcaklığı | -30℃ ~ +80℃, ≤%90 RH | |
| Depolama Sıcaklığı | -35℃ ~ +85℃, ≤%90 RH | |
|
Elektriksel |
Arayüz | I2C |
| Dokunmatik IC | FT5446 | |
| Güç Kaynağı Voltajı (VDD) | 2.8V ~ 3.3V | |
| Ana Bilgisayar Direnci (SDA/SCL) | Ana kartta yapılandırılabilir | |
|
Çevresel |
Çalışma Koşulları |
Siste/yüzey suyunda/Eldivenle işlevsel |
|
Yüzey Özellikler |
Yüzey Mürekkebi | Şeffaf tip |
| Yüzey İşlemi | Özelleştirilebilir | |
| LCD-TP Laminasyon | HAVA, OCA ve OCR Yapıştırma İsteğe Bağlı | |
| Uygunluk | Malzeme Standartları | RoHS ve Halojensiz Uyumlu |
Arayüz Pin Tanımı
| Pin No. | Sembol |
Fonksiyon |
| 1 | LEDK | Arka ışık katodu |
| 2 | LED_A | Arka ışık anodu |
| 3 | GND | Toprak |
| 4 | VCC | LCM için Analog Güç Kaynağı (2.8V) |
| 5-12 | R0-R7 | Veri yolu |
| 13-20 | G0-G7 | Veri yolu |
| 21-28 | B0-B7 | Veri yolu |
| 29 | GND | Toprak |
| 30 | CLK | RGB I/F'de piksel saat sinyali |
| 31 | DISP | Ekran |
| 32 | HSYNC | RGB I/F'de yatay senkronizasyon sinyali |
| 33 | VSYNC | RGB I/F'de dikey senkronizasyon sinyali |
| 34 | DEN | RGB I/F DE modunda veri etkinleştirme sinyali |
| 35 | NC | |
| 36 | GND | Toprak |
| 37 | XR | Dokunmatik panel pini |
| 38 | YD | Dokunmatik panel pini |
| 39 | XL | Dokunmatik panel pini |
| 40 | YU | Dokunmatik panel pini |
Mutlak Maksimum Değerler
| Öğe | Sembol | Değer | Birim | Açıklama |
| Analog Güç Kaynağı Voltajı | VDD | -0.3~+4.6 | V |
- |
| Mantıksal Giriş Voltaj Aralığı | VIN | -0.3 ~VDDI+0.3 | V |
- |
| Mantıksal Çıkış Voltaj Aralığı | VO | -0.3 ~VDDI+0.3 | V |
- |
Tipik Çalışma Koşulları
| Öğe | Sembol | Min. | Tip. | Maks. | Birim |
| Besleme Voltajı | VDD | 3.0 | 3.3 | 3.6 | V |
| NVM Besleme Voltajı | VPP | 7.4 | 7.5 | 7.6 | V |
| Giriş Yüksek Voltajı | VIH | 0.7*VDD |
- |
VDD | V |
| Giriş Düşük Voltajı | VIL |
DGND |
- |
0.3*VDD | V |
| Çıkış Yüksek Voltajı | VOH | VDD-0.4 |
- |
VDD | V |
| Çıkış Düşük Voltajı | VOL | DGND |
- |
DGND+0.4 | V |
Optik Özellikler
| Öğe | Sembol | Koşul | Min. | Tip. | Maks. | Birim | ||
|
Görüş Açı Aralığı |
Sol | θL |
CR≧10 |
80 | 85 |
- |
derece |
|
| Sağ | θR | 80 | 85 |
- |
||||
| Üst | θT | 80 | 85 |
- |
||||
| Alt | θB | 80 | 85 |
- |
||||
|
Tepki Süresi |
Ton+Toff |
θ=Ф=0˚ |
- |
40 |
ms |
|||
| Kontrast Oranı |
CR |
θ=Ф=0˚ |
800 | 1000 |
- |
- |
||
| Parlaklık | L | θ=Ф=0˚ | 1000 |
- |
cd/m2 | |||
|
Renk Renkölçümü (CIE1931) |
Beyaz |
Wx |
Normal
θ=Ф=0˚ |
0.307 |
- |
|||
| Wy | 0.33 | |||||||
|
Kırmızı |
Rx | 0.608 | ||||||
| Ry | 0323 | |||||||
|
Yeşil |
Gx | 0.317 | ||||||
| Gy | 0.549 | |||||||
|
Mavi |
Bx | 0.145 | ||||||
| By | 0.138 | |||||||
| Tekdüzelik | UL | θ=Ф=0˚ |
- |
80 |
- |
% | ||

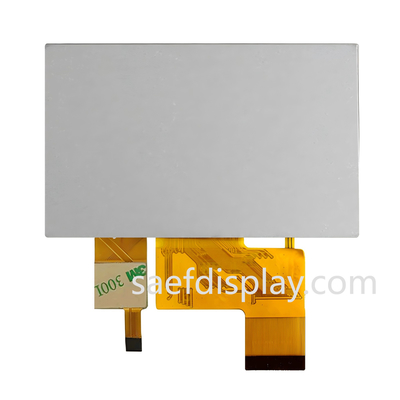

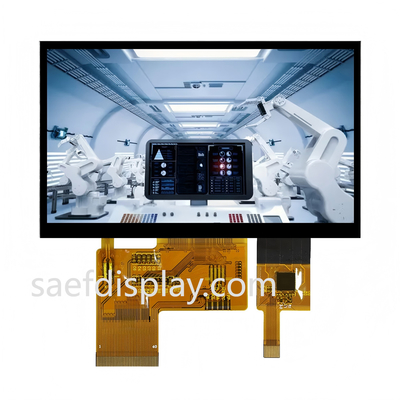

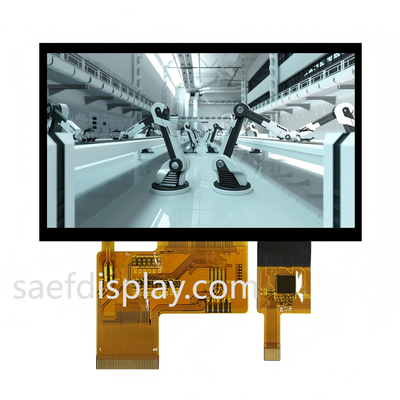

Ürün Resmi
![]()
![]()
