Ürün ayrıntıları:
|
| Ürün: | 1,77 inç TFT ekran | dokunmatik ekran: | isteğe bağlı |
|---|---|---|---|
| Karar: | 128x160 | Kapak Camı Ölçüsü: | Özelleştirilebilir |
| Görüntüleme yönü: | 12:00 | Arabirim: | 8 bit |
| PIN numarası: | 20 PIN | Bağlantı: | Lehimleme |
| Yüzey Parlaklığı: | 250 cd/m2 | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Küçük TFT LCD Modülü,128x160 TFT LCD Modülü,1.77 inçlik TFT LCD modülü |
||
1.77 inç TFT LCD ekranı MPU 8 bit 128x160Ürün Tanımı
SF-TS177H-8784A-N1.77 inç portre modudur.128x160 nokta çözünürlüğü olan TFT LCD modülü. Mpu 8 bit arayüzünü destekler, el cihazlarında, tıbbi cihazlarda ve diğer küçük boyutlu tüketici elektroniklerinde yaygın olarak kullanılır.TFT LCD modülü, ILI9163V IC ile (ST7735 IC ile rekabet edilebilir) yerleşiktir. Analog (Vcc) için besleme voltajı 2.6V ila 3.3V arasında değişir, tipik değer 2.8V'dir.Bu modülde ışıltı önleyici yüzey paneli var., bakış yönü saat 12'de, gri ölçek invertasyonu saat 6'da.
SF-TS177H-8784A-NModül bir Portre modu TFT-LCD'dir ve kısım numarası olmayan dirençli dokunmatik ekran seçeneği için de mevcuttur.SF-TS177H-8784A-TÇalışma sıcaklıkları -20°C'den +70°C'ye kadar; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
| Ürün: | 1.77 inçlik TFT ekranı | Dokunmatik ekran: | İsteğe bağlı |
|---|---|---|---|
| Karar: | 128x160 | Kapağın cam boyutu: | Özelleştirilebilir |
| Görme yönü: | 12:00 | Arayüz: | Mpu 8 Bit |
| Pin Numarası: | 20 Pin | Bağlantı: | Lehimleme |
| Yüzey Parlaklığı: | 250 Cd/m2 | LED ömrü: | 40000 Saat |
| Çalışma Temp.: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
TFT LCD ekranı 1.77 inç Dçöpçatan
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED- | O. | LED Katod |
| 2 | LED+ | O. | LED Anod |
| 3 | GND | Ben... | Toprak |
| 4 | VDD | Ben... | Güç kaynağı 2.8V Voltaj |
| 5 | NC | - | Açık bırak |
| 6 | NC | - | Açık bırak |
| 7 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 8 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 9 | RS | Ben... | Kayıt seç sinyalini |
| 10 | /WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 11 | /RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 12-19 | DB7-DBO | İ/Ç | Verileri göster |
| 20 | GND | Ben... | Toprak |
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |

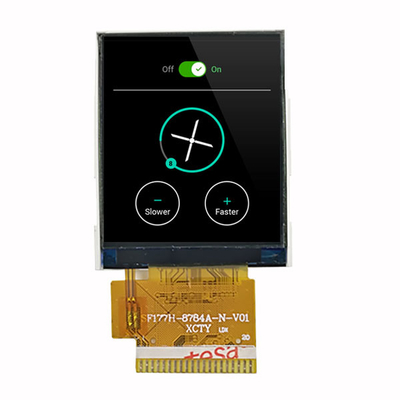

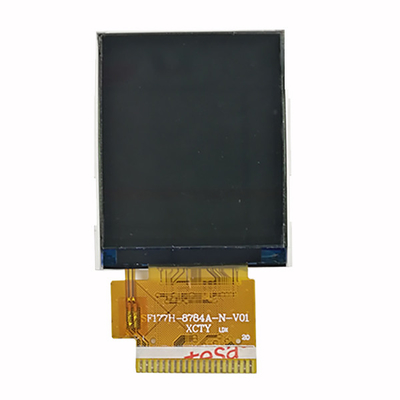

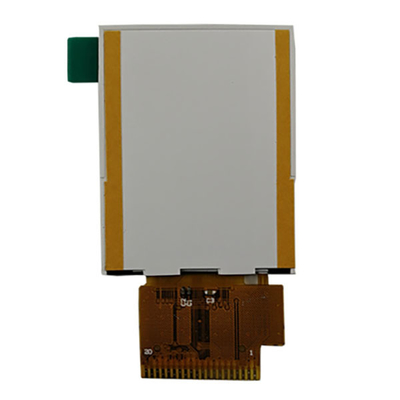

TFT LCD ekranı 1.77 inç Ürün Görünümü
