Ürün ayrıntıları:
|
| Ürün: | 1.3 inç TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 240x240 nokta | kapak camı: | özelleştirilebilir |
| Görüntüleme yönü: | IPS Ücretsiz Görüntüleme Açısı | Arabirim: | SPI Arayüzü |
| PIN numarası: | 12 iğne | Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 240x240 Kare LCD Ekran,1.3 İnç Kare LCD Ekran,Serbest Görüntüleme Kare TFT Ekran |
||
1.3 inç TFT LCD 240x240 nokta Ürün Tanıtımı
SFTO130JY-7167AN, 1.3 inçlik bir çaplılık ve 240x240 çözünürlüklü tam renkli bir kare TFT LCD ekranıdır.Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyorSF-TO130B-8909A-N modelinin modül boyutu 21.16x29.22mm ve aktif alan boyutu 23.4x23.4mm;
Sürücü IC ST7789V denetleyicisi modüle entegre edilmiştir ve mantıksal güç kaynağı voltaj aralığı 3.0V ila 3.6V'dir.-20 °C ila +70 °C sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ila +80 °C'dir..SFTO130JY-7167AN'ınFPC özelleştirilebilir ve yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellik
| Ürün | İçeriği |
| LCD Boyutu | 1.3 inç ((Diagonal) |
| Ekran Kipi | Normalde siyah. |
| Karar | 240 ((H) RGB x 240 ((V) |
| Nokta mesafesi | 0.0975 (H) x 0.0975 ((V) mm |
| Etkin alan | 23.4 ((H) x 23.4 (V) mm |
| Modül boyutu | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Renk düzenlemesi | RGB Dikey şerit |
| Arayüz | 4 Hat SPI |
| Sürücü IC | ST7789 |
| Parlaklık | 250 (TYP) cd/m2 |
| Görme Yönü | Tüm Görünüm |
| Arka ışık | 2 Beyaz LED |
| Operasyon Temp. | -20°C ~ + 70°C |
| Depolama sıcaklığı. | -30°C ~ + 80°C |
| Ağırlık | TBD |
1.3 inç TFT LCD 240x240 nokta Ürün Çizimi
Pin Tanımı
| - Hayır, hayır. | Simge | Açıklama |
| 1 | GND | Toprak |
| 2 | LEDK | Arka ışık katodu |
| 3 | LEDA | Arka ışık anodu |
| 4 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 5 | GND | Toprak |
| 6 | GND | Toprak |
|
7 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 8 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 9 | SCL | Serial saat iğnesi. |
| 10 | SDA | Seri veri girişi |
| 11 | Dönüştür | LCM Reset Pin |
| 12 | GND | Toprak |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
| Parlaklık |
- Hayır. |
250 |
- Hayır. |
Cd/m2 |

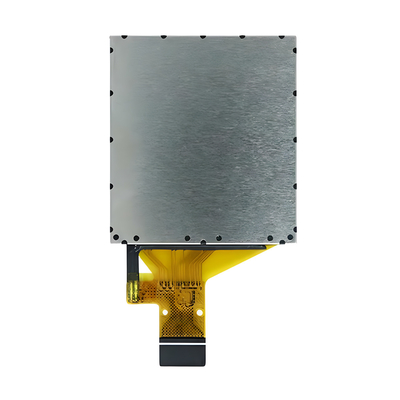

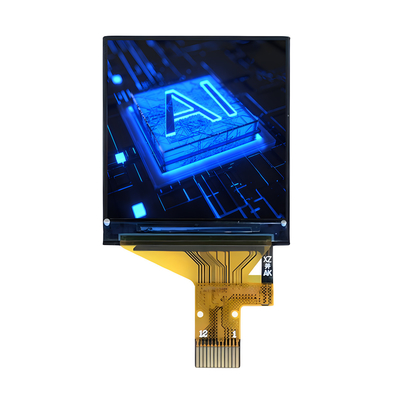

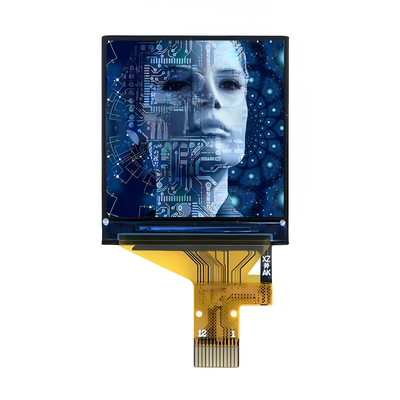

1.3 inç TFT LCD 240x240 nokta Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikalar
Projectioned Capacitive (PCAP) dokunmatik ekran
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
