Ürün ayrıntıları:
|
| Ürün: | 2,4 inç TFT | dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
|---|---|---|---|
| Karar: | 240x320 QVGA | kapak camı: | Olmadan (Özelleştirilebilir) |
| Görüntüleme yönü: | saat 12 | Arabirim: | MCU/RGB/SPI |
| PIN numarası: | 48pin | Bağlantı: | Lehimleme |
| Yüzey Parlaklığı: | 350 cd/m2 | LED Ömrü: | 40.000 saat |
| Vurgulamak: | 240x320 TFT LCD Ekranı,2 |
||
Bu madde hakkında SF-TC240H-8944B-T
240x320 QVGA çözünürlüğüne sahip 2.4 inçlik TFT LCD Ekranı tanıtıyor.Çeşitli mikrodenetleyiciler ve sistemler için çok yönlü bağlantı seçenekleri sunuyor.
Temel özellikleri:
Uygulamalar:
TFT LCD ekranının rahatlığını ve kullanışlılığını deneyimleyin.ve görsel açıdan çekici ve işlevsel tasarımı ile projelerinizi bir sonraki seviyeye taşıyınİster bir prototip ister ticari bir ürün geliştirin, bu ekran size gereken performansı ve güvenilirliği sunar.
Özellikleri
| Ürün: | 2.4 inçlik TFT | Dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
|---|---|---|---|
| Karar: | 240x320 QVGA | Kapak Camı | (Kustomlaştırılabilir) |
| Görme yönü: | Saat 12'de. | Arayüz: | MCU/RGB |
| Pin Numarası: | 48 pin. | Bağlantı: | FPC tipi bağlantı |
| Yüzey Parlaklığı: | 250 Cd/m2 | LED ömrü: | 40000 Saat |
Sıkça sorulan sorular:
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5 adet mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
Dış Boyut
Arayüz Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | YU | Ben... | Dokunmatik Panel Pin |
| 2 | XL | Ben... | Dokunmatik Panel Pin |
| 3 | YD | Ben... | Dokunmatik Panel Pin |
| 4 | XR | Ben... | Dokunmatik Panel Pin |
| 5 | GND | Ben... | Toprak |
| 6 | VCI | Ben... | Güç kaynağı 2.8V Voltaj |
| 7 | VDD3 | Ben... | Güç kaynağı 2.8V/ 1.8V Voltaj |
| 8 | VDD3_P(NC) | - | Açılmış |
| 9 | BC_CTRL ((NC) | - | Açılmış |
| 10 | BC ((NC) | - | Açılmış |
|
11 |
TE |
O. |
MPU'yu çerçeve yazısına senkronize etmek için yırtma etkisi çıkış iğnesi,Bu pin etkinleştirilmediğinde, bu pin- Evet.Düşük. |
| 12-29 | DB17-DB0 | İ/Ç | Verileri göster |
| 30 | SDA | İ/Ç | Seri giriş sinyali |
| 31 | DOTLCK | Ben... | RGB Arabirimi İşlemleri için Nokta Saat Sinyalı |
| 32 | ENABLE | Ben... | RGB Arabirimi İşlemleri için Veri Etkinleştirme Sinyalı |
| 33 | HSYNC | Ben... | Hızlı Yatay Senkronizasyon Sinyalı |
| 34 | VSYNC | Ben... | Çerçeve Dikey Senkronizasyon Sinyalı |
| 35 | RDX | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 36 | WRX | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 37 | DCX | Ben... | Kayıt seç sinyalini |
| 38 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 39 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 40 | IM0 |
Ben... |
Lütfen dördüncü sayfaya bakın, MCU arayüzü modu seçin |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ben... | LED Anod |
| 45 | LED_K1 | Ben... | LED Katod |
| 46 | LED_K2 | Ben... | LED Katod |
| 47 | LED_K3 | Ben... | LED Katod |
| 48 | LED_K4 | Ben... | LED Katod |
LED arka ışık özellikleri
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80mA |
| Besleme akımı | Eğer | - | 80 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 288 | - | mW | - |
| LCM için ışık yoğunluğu |
- |
- | 350 | - | Cd/m2 | Eğer=80mA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=80 mA |
| Arka ışık rengi | Beyaz | |||||

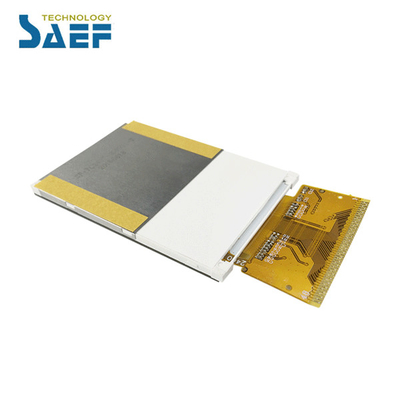

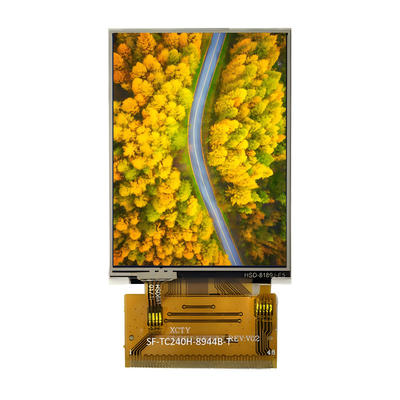

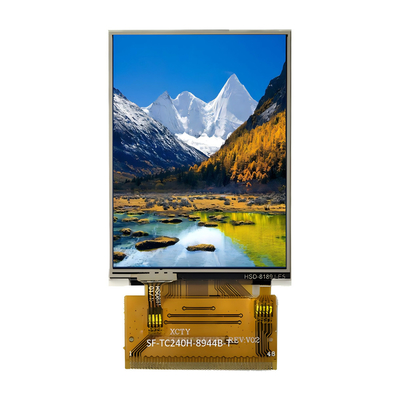

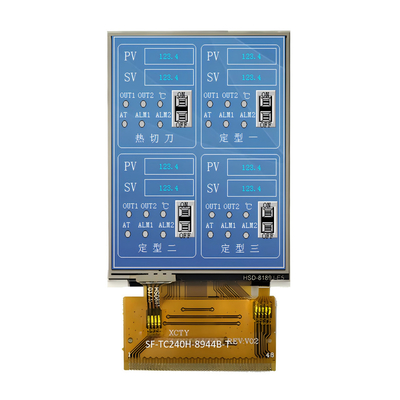

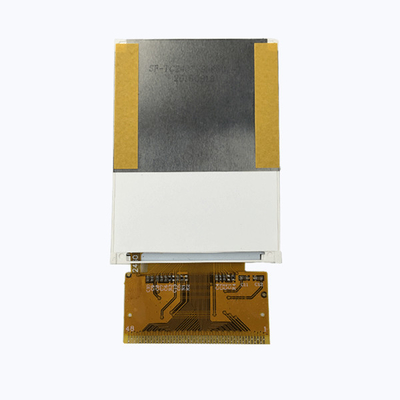

Ürün Görüntüsü
