Ürün ayrıntıları:
|
| Ürün: | 3,1" IPS TFT LCD | çözünürlük: | 480 × 800 piksel (302 PPI) |
|---|---|---|---|
| Görüntüleme yönü: | Her yöne, 80° yatay ve dikey | Dokunmatik Teknoloji: | PCAT, Çoklu Dokunma Desteği |
| Arayüz: | MIPI DSI (2 veri hattı), Dokunma için I²C | Sürücü IC'si: | ST7701 + CST3530 Dokunmatik Kontrol Cihazı |
| Parlaklık: | 450 cd/m² tipik | Kontrast oranı: | 1000:1 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | Uyumluluk: | Rohs, erişim, halojensiz |
| Vurgulamak: | 3,1 inç IPS TFT LCD,Kapasitif Dokunmatik Panelli TFT LCD |
||
Zorlu Uygulamalar için Tasarlandı: Hassasiyet, Performans ve Güvenilirlik

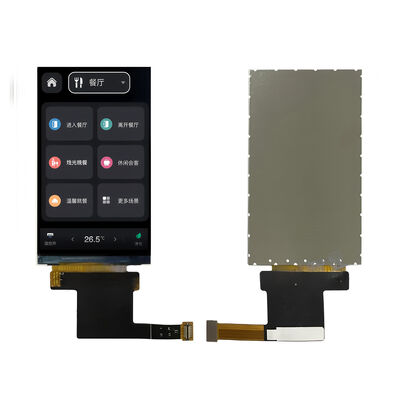

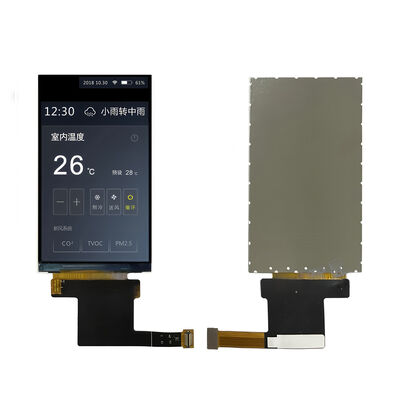

Saef Technology Limited, SFTO310HZ-7423A-CT modelini sunar; olağanüstü optik netlik, sağlam güvenilirlik ve kusursuz entegrasyon talep eden profesyoneller için tasarlanmış, yüksek performanslı 3,1 inç TFT LCD modülü. Bu IPS ekran, 480×800 çözünürlük ve 302 PPI sunarak, el cihazları, endüstriyel HMI'lar, tıbbi cihazlar ve taşınabilir test ekipmanları için ideal, keskin ve canlı görseller sağlar.
Tasarım Mühendisleri için Temel Teknik Vurgular:
Üstün Optik Performans: 450 cd/m² parlaklık ve 1000:1 kontrast oranı ile bu modül, hem loş hem de parlak ortamlarda okunabilirlik sağlar. IPS teknolojisi, geniş görüş açılarında (80°+) tutarlı renk ve netlik garanti eder.
Sağlam Dokunmatik Entegrasyon: Çoklu dokunma desteği ve I²C arayüzü ile yansıtmalı kapasitif dokunmatik panel sunarak, akıcı ve duyarlı etkileşim sağlar. Kapak camı, çizilme direnci için ≥6H sertliğe sahip kimyasal olarak güçlendirilmiştir.
Endüstriyel Sınıf Dayanıklılık: -20°C ila +70°C çalışma sıcaklığı aralığı ve -30°C ila +80°C'ye kadar depolama sıcaklığı, onu zorlu ortamlar için uygun hale getirir. Modül, RoHS, REACH ve halojensiz standartlara uygundur.
Esnek Arayüz ve Güç: MIPI DSI arayüzü, EMI'yi azaltır ve kart düzenini basitleştirir. Geniş güç kaynağı aralığı (VDD: 2.4V–3.3V, IOVDD: 1.65V–3.3V) çeşitli sistem mimarilerini destekler.
Ekran Çözümünüz için Neden Saef'i Seçmelisiniz?
Her projenin benzersiz gereksinimleri olduğunu anlıyoruz. Bu nedenle, dokunmatik panel entegrasyonu, FPC tasarımı, optik yapıştırma ve mekanik uyarlamalar konusunda ücretsiz yarı özelleştirme sunuyoruz. Farklı bir dokunmatik kontrolcüye, değiştirilmiş bir ana hatta veya belirli optik geliştirmelere ihtiyacınız olsun, mühendislik ekibimiz, tam olarak sizin özelliklerinize uyan bir ekran sunmak için sizinle işbirliği yapar.
İdeal Olarak Şunlar İçin Uygundur:
El terminalleri ve taşınabilir tarayıcılar
Endüstriyel kontrol panelleri ve IoT cihazları
Tıbbi izleme ekipmanları
Otomotiv gösterge panelleri ve bilgi-eğlence sistemleri
Test ve ölçüm cihazları
Yüksek Değerli Talepler için Eylem Çağrısı:
Özel bir ekran çözümüne mi ihtiyacınız var? Mühendislik ekibimiz tasarımınızı desteklemeye hazır. Bugün özel bir teklif veya bir değerlendirme örneği talep edin.
Genel Özellikler
| Özellikler | Detaylar | Birim |
| Ekran Boyutu (Diyagonal) | 3.1 | inç |
| LCD tipi | α-Si TFT | - |
| Ekran Modu | IPS / Yansıtmalı / Normalde Siyah | - |
| Çözünürlük | 480RGB x 800 | - |
| Aktif Alan | 40.32(Y)×67.2(D) | mm |
| Modül Ana Hatları | 43.48(Y) x 74.72(D) x 1.72(T) | mm |
| Ekran Renkleri | 16.7M | - |
| Arayüz | MIPI | - |
| Sürücü IC | ST7701 | - |
| TP Görüntüleme Alanı | 40.72(Y)×67.6(D) | mm |
| TP Ana Hatları (montaj) | 50.04(Y) x 88.74(D) x 1.01(T) | mm |
| Yüzey Parlaklığı | 450 | cd/m² |
| Görüş Yönü | Tümü | En iyi görüntü |
| Kontrast oranı | 1000:1 | |
| Renk gamı | 71.5% | |
| PPI | 302 | - |
| Pencere efekti | Normal | - |
| Kapak plakası yüzey efekti | AF/AG olmadan | - |
| Çalışma Sıcaklığı | -20~70 | ºC |
| Depolama Sıcaklığı | -30~80 | ºC |
| Ağırlık | TBD | g |
CTP Özellikleri
| Kategori | Parametre | Özellikler |
|
Genel |
Yapı | Kapak Camı + ITO Sensör Filmi (G+F+F) |
| Ana hat boyutu | 50.04(Y) x 88.74(D) x 1.01 (T) mm | |
| Kapak Lensi Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
| Kapak Lensi Yüzey Sertliği | ≥6H (Kalem Sertliği) | |
| Işık Geçirgenlik Oranı | ≥85% | |
| Çalışma Sıcaklığı | -20℃ ~ +70℃, ≤90% RH | |
| Depolama Sıcaklığı | -30℃ ~ +80℃, ≤90% RH | |
|
Elektriksel |
Arayüz | I2C |
| Dokunmatik IC | CST328 | |
| Güç Kaynağı Gerilimi (VDD) | 2.8V ~ 3.3V | |
| Ana Bilgisayar Direnci (SDA/SCL) | Ana kartta yapılandırılabilir | |
| Dokunma Noktası | Çoklu dokunma | |
| Çevresel | Çalışma Koşulları | Özelleştirilebilir |
|
Yüzey Özellikler |
Yüzey Mürekkebi | Siyah |
| Yüzey İşlemi | Şeffaf tip, | |
| LCD-TP Laminasyon | OCA Yapıştırma | |
| Uygunluk | Malzeme Standartları | RoHS, REACH ve Halojensiz Uyumlu |
Mekanik Ana Hat Boyutları
![]()
![]()
Arayüz Pin Tanımı
| NO | SEMBOL | FONKSİYON |
| 1 | GND | Güç Toprağı |
| 2 | CLKP | CLKP |
| 3 | CLKN | CLKN |
| 4 | GND | Güç Toprağı |
| 5 | D0P | MIPI DSI diferansiyel veri çifti. (Veri hattı 0 pozitif polarite) |
| 6 | D0N | MIPI DSI diferansiyel veri çifti. (Veri hattı 0 negatif polarite) |
| 7 | GND | Güç Toprağı |
| 8 | D1P | MIPI DSI diferansiyel veri çifti. (Veri hattı 1 pozitif polarite) |
| 9 | D1N | MIPI DSI diferansiyel veri çifti. (Veri hattı 1 negatif polarite) |
| 10 | GND | Güç Toprağı |
| 11 | NC | AÇIK |
| 12 | NC | AÇIK |
| 13 | GND | Güç Toprağı |
| 14 | NC | AÇIK |
| 15 | NC | AÇIK |
| 16 | LEDA | LED Anot |
| 17 | LEDK | LED Katot |
| 18 | VCC | Analog için Güç Kaynağı, VDD=2.4V~3.3V. |
| 19 | IOVCC | G/Ç sistemi için Güç Kaynağı. VDDIO=1.65V~3.3V |
| 20 | NC | AÇIK |
| 21 | NC | AÇIK |
| 22 | GND | Güç Toprağı |
| 23 | GND | Güç Toprağı |
| 24 | CTP INT | Dokunmatik panel kesme çıkışı. Kullanılmıyorsa, lütfen açın. |
| 25 | CTP RST | Dokunmatik panel sıfırlama. Kullanılmıyorsa, lütfen açın. |
| 26 | CTP SDA | Dokunmatik panel I2C verisi. Kullanılmıyorsa, lütfen açın. |
| 27 | CTP SCL | Dokunmatik panel I2C saati. Kullanılmıyorsa, lütfen açın. |
| 28 | LCM RST | Bu sinyal düşük olduğunda cihazı sıfırlar ve çipi düzgün bir şekilde başlatmak için uygulanmalıdır. Sinyal düşük aktiftir |
| 29 | TE | MCU'yu çerçeve yazmaya senkronize etmek için yırtılma efekti çıkış pini. Bu pin etkinleştirilmediğinde düşüktür. Kullanılmıyorsa, lütfen açın. |
| 30 | ID(GND) | Güç Toprağı |
Mutlak Maksimum Değerler
| Öğe | Sembol | Min. | Maks. | Birim | |
|
Besleme Gerilimi |
Güç kaynağı | VDD | -0.3 | +4.6 | V |
| Analog | - | - | - | V | |
| G/Ç | IOVDD | -0.3- | +4.6 | V | |
| Giriş Gerilimi | Vi | 0.3 | IOVDD+0.3 | V | |
| Depolama sıcaklığı | T stg | -30 | +80 | ºC | |
| Çalışma sıcaklığı | T op | -20 | +70 | ºC | |
| Depolama nemi |
H stg |
10 | Not 1 | %RH | |
| Çalışma nemi | H op | 10 | Not 1 | %RH | |
Elektriksel Özellikler
| Öğe | Sembol | Min. | Tip. | Maks. | Birim | |
|
Besleme Gerilimi |
Güç kaynağı | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| G/Ç | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Mantıksal Düşük giriş gerilimi | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Mantıksal Yüksek giriş gerilimi | VIH | 0.7IOVDD | - | IOVDD | V | |
| Mantıksal Düşük çıkış gerilimi | VOL | - | - | 0.2IOVDD | V | |
| Mantıksal Yüksek çıkış gerilimi | VOH | 0.8IOVDD | - | - | V | |
|
Akım Tüketimi |
Normal ekran | Ivdd |
- |
20 |
- |
mA |
| Bekleme modu | Ivdd |
- |
30 |
- |
uA | |
| Çerçeve Frekansı | fFR | - | 60 | - | Hz | |
