Ürün ayrıntıları:
|
| Ürün: | CTP'li 3,5 inç TFT LCD | Ekran Boyutu: | 3,5 inç (Çapraz) |
|---|---|---|---|
| çözünürlük: | 320 (RGB) x 480 piksel (HVGA) | Parlaklık: | 300 cd/m² (Tipik) |
| Arayüz: | MCU Paralel (8/16 bit) ve SPI (3/4 telli) | Dokunmatik ekran: | Öngörülen Kapasitif (PCAP), 5 Noktalı Dokunma |
| ekran sürücü IC: | ILI9488 | Dokunmatik denetleyici IC: | FT6336U |
| Çalışma sıcaklığı.: | -20 ° C ila +70 ° C | Görüntüleme yönü: | saat 12 |
| Kontrast oranı: | 500:1 (Tipik) | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.5 inç TFT LCD,PCAP Dokunmatik Ekranlı TFT LCD,320x480 TFT LCD |
||

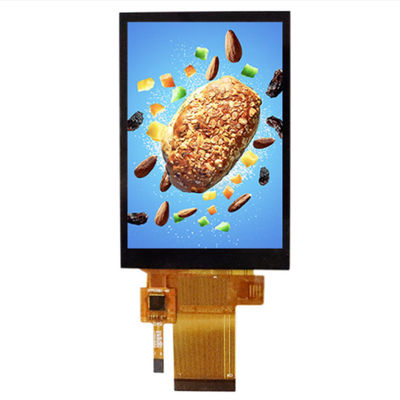

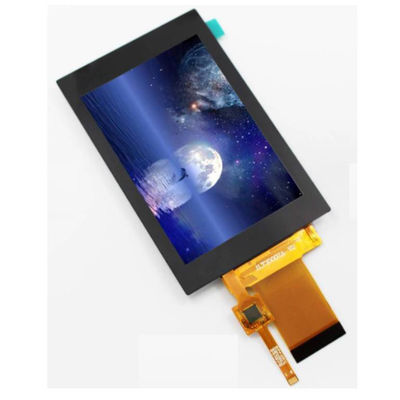

SFTO350PY-7118ACT: Etkileşimli gömülü sistemler için entegre PCAP dokunuşlu özelliklerle zengin bir 3,5 inçlik TFT LCD modülü
Saef Technology Limited,SFTO350PY-7118ACT, çok yönlü ve duyarlı3.5 inçlik TFT LCD modülüKeskin bir HVGA (320x480) ekranını sağlam bir ekranla birleştirenProjectioned Capacitive (PCAP) dokunmatik ekran.ILI9488ekran denetleyici veFT6336UTouch IC, bu modül hemMCU paralel (8080 serisi) ve SPIİletişim.Endüstriyel sıcaklık aralığı (-20°C ila +70°C)ve parlak bir 300 nit çıkışı ile, mühendisler için ideal entegre çözümdür.ABD ve AvrupaYeni nesil HMI'ler, taşınabilir tıbbi cihazlar, akıllı perakende terminalleri ve sezgisel dokunuş etkileşiminin kritik olduğu IoT kontrol panellerini geliştirmek.
İnteraktif Uygulamalardaki Özel Tasarım Engellerini Halletmek İçin Tasarlanmıştır:
En iyi makine uyumluluğu için çift arayüzlü esneklik:Bu modülün öne çıkan özelliğiyapılandırılabilir makine arayüzüMühendisler sistemleri için en uygun bağlantıyı seçebilirler:16 bit paralel MCU arayüzüUygulama işlemcileri tarafından yönetilen karmaşık grafik kullanıcı arayüzleri (GUI) veya pin tasarrufu içinSPI arayüzüBu, BOM ve PCB düzeninizi basitleştiren harici seviye değiştiricilere veya köprü yongalarına olan ihtiyacı ortadan kaldırır.
Güvenilir PCAP teknolojisi ile Premium dokunma deneyimi:BütünleşikPCAP dokunmatik ekran (FT6336U)Çoklu dokunma jestlerini destekler, doğrudan cam yapıştırma ile mükemmel bir açıklık sunar ve modern, dayanıklı bir kullanıcı arayüzü sunar.Özel I2C arayüzü ile ayrı dokunma FPC(CTP_SDA/SCL)ve kesintisiz düğme yazılım entegrasyonunu basitleştirir ve düşük güç dokunuş algılamasına izin verir.
Okunabilirlik için üstün optik performans:Dengeli bir300 nit parlaklıkve5001 kontrast oranı, ekran, çoğu iç mekan ve kontrol edilen aydınlatma ortamında net görünürlük sağlar.Saat 12 bakış yönüEl ve panel montajlı cihazlarda en yaygın dikey montaj yönelimi için optimize edilmiştir.
Zorlu kullanım durumları için sağlam tasarım:Modül uzun ömürlü olarak tasarlanmıştır.Çevresel güvenilirlik testleriLED arka ışık sisteminin tipik ömrü:40,000 saat, ticari ve endüstriyel uygulamalarda uzun vadeli performans sağlar.
Güç Mimarlığı:Dijital mantık için ayrı güç pinleri(IOVCC: 1.8V)ve analog ekran(VCC: 2.8V)Sistemin genel güç optimizasyonuna ve istikrarına yardımcı olan hassas güç sıralamasına ve yönetimine olanak sağlar.
İdeal olarak:
Endüstriyel İnsan-Makine Arayüzleri (HMI):Kontrol panelleri, fabrika ekipman arayüzleri ve eldivenle uyumlu (kalın eldiven modu ile) duyarlı bir dokunmatik ekran ve net bir görüntü geri bildirimi gerektiren test istasyonları için.
Taşınabilir Tıbbi ve Tanısal Cihazlar:Yumuşak, temizlenebilir cam yüzeyinin ve güvenilir dokunuşun gerekli olduğu el monitörleri, hasta veri girişi terminalleri ve taşınabilir tarayıcılar için uygundur.
Akıllı Ev ve Bina Otomasyonu:Gelişmiş termostat kontrolleri, güvenlik sistemi panelleri ve sezgisel ve modern bir kullanıcı deneyimi isteyen cihaz arayüzleri için mükemmel.
Perakende ve Misafirperverlik:Satış noktası (POS) sistemleri, kendi kendine servis kioskları ve hız ve kullanıcı katılımının anahtar olduğu sipariş terminalleri için.
Saef Teknolojisi: Kişisel Interaktif Çözümler için Ortakınız
Standart yapılandırmaların ötesinde:Bu model bütünleşik PCAP ile birlikte gelirken, projelerin benzersiz ihtiyaçları olduğunu anlıyoruz.Farklı dokunma teknolojisi (Resistive/RTP), dokunmayan bir sürüm, özel FPC uzunluğu veya belirli bir konektör?Bu kanıtlanmış 3.5 inç platformunu tam mekanik, elektrik ve işlevsel gereksinimlerinize uyarlamak için düşük MOQ'larla kapsamlı özelleştirme hizmetleri sunuyoruz.
Gelişme Sürecini Güçlendirmek:Tam tasarım desteği sağlıyoruz: ayrıntılı pin atama tabloları, arabirim zamanlama diyagramları, açma sıralama kılavuzları ve hem ekran hem de dokunmatik denetleyici için başlatma kodu.Bu, entegrasyon riskinizi azaltır ve piyasaya sürümü hızlandırır..
Küresel dağıtım için kalite ve uyumluluk:ÜretilenISO9001:2015Sertifikalı kalite yönetim sistemi, modülAB RoHS ve REACHBu, çevreye yönelik ürünlerin uygunluğunu sağlar.Avrupa ve Kuzey Amerika pazarları, sertifikasyon işleminizi basitleştirmek.
Teknik Güvenlik ve Mühendisler için Bir Sonraki Adımlar
Güvenilirliğin temeli üzerine inşa edilmiş:Her modülMIL-STD-105E uyarınca AQL denetimi, seri üretim için tutarlı kalite ve performansı sağlar.
Güvenli entegrasyon için tasarlanmış:Ürün tasarımınıza kusursuz bir şekilde uyum sağlamak için gerekli olan kesin mekanik çizimleri (2D / 3D) ve elektrik özelliklerini sağlıyoruz.
Teknik değerlendirme isteyin:Davet ediyoruz.gömülü sistem mühendisleri, ürün yöneticileri ve tedarik uzmanlarıSFTO350PY-7118ACT değerlendirmesi için.Örnek istemek, özel uygulama ihtiyaçlarınızı tartışmak veya gelecek projeniz için özelleştirme seçeneklerini keşfetmek için teknik satış ekibimizle iletişime geçin.Saef ile ortaklık kurarak, gelişmiş özellikleri, kanıtlanmış güvenilirliği ve vizyonunuza mükemmel bir şekilde uymak için esnekliği birleştiren bir ekran çözümü kullanın.
- Hayır.
Mekanik Boyutlar
![]()
PIN Arayüzü Tanımı
| Pin No. | Simge | Görev |
| 1 | XL | Sol çizgiye dokun. |
| 2 | YU | Yukarı devreye dokunun. |
| 3 | XR | Sağ uç çizgisine dokun. |
| 4 | YD | Alt çizgiye dokunun. |
| 5 | GND | Toprak |
| 6 | IOVCC | Güç kaynağı 1.8V |
| 7 | VCC | Güç kaynağı 2.8V |
| 8 | FMARK | Çerçeve senkronizasyonu sinyali |
| 9 | CS | Çip seçimi giriş iğnesi (aktif düşük) |
| 10 | RS | Paralel olarak verileri/komut seçimi çubuğunu göster |
| 11 | WR/SPI_SCL | 8080 MCU paralel arayüzünde yazma etkinleştir / SCL pin Serial Clock olarak |
| 12 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir. |
| 13 | SPI_SDA | Seri veri girişi/çıkışı iki yönlü pin |
| 14 | SPI_SDO | Seri veriler çıkışı |
| 15 | Dönüştür | Dış sıfırlama girişi. |
| 16 | GND | Toprak |
| 17-32 | DB0-DB15 | MCU paralel arayüz veri otobüsü. |
| 33 | LEDA | LED arka ışık ((Anod) |
| 34-36 | LEDK | LED arka ışık (katot) |
| 37 | GND | Toprak |
| 38 | IM0 | Arayüz modunu seç |
| 39 | IM1 | Arayüz modunu seç |
| 40 | IM2 | Arayüz modunu seç |
DC Özellikleri
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | 1.65 | 1.8 | 3.3 | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
LED arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 90 | 120 | mA |
| LED voltajı | VL | - | 2.8 | 3.2 | V |
| LED çalışma ömrü | Saat. | 30000 | 40000 | - | Saat |
Optik özellikleri
| Ürün | Simge | Durum | Min. | Türü | En fazla. | Birim | |
| Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal İzleme Açı IBL= 120mA |
- Hayır. | 300 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 20 | 40 | ms | ||
| Kontrast oranı | CR | - Hayır. | 500 | - Hayır. | - Hayır. | ||
|
Renk Renklilik(CIE1931) |
Beyaz | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 70 | - Hayır. | |
| ΘR | - Hayır. | 70 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 60 | - Hayır. | |||
| ΘD | - Hayır. | 60 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | 57 | 60 | - Hayır. | % | |
| Optima Görünüm Yönü | Saat 12'de. | ||||||
