Ürün ayrıntıları:
|
| Ürün: | 3,7" inç IPS TFT LCD | Çözünürlük: | 480x800 nokta |
|---|---|---|---|
| Arayüz: | RGB | Dokunmatik ekran: | özelleştirilebilir |
| görüş yönü: | Tüm Görüş Açıları (IPS) | sürücü ic: | HX8369 |
| PIN numarası: | 40 iğne | Modül boyutu: | 53,48 x 91,72 x 1,6 mm |
| Aktif Alan: | 48,24 x 80,4 mm | Bağ: | Bağlayıcı tipi (özelleştirilebilir） |
| Yüzey Parlaklığı: | 200 cd/m2 (nit) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | HX8369 WVGA TFT LCD Ekran,3.7 İnç TFT LCD Ekran 480x800,480x800 WVGA TFT LCD 3.7 İnç |
||
3.7" İnç WVGA 480x800 Dikey TFT LCD Ekran IPS Tüm Görüş Açıları HX8369 RGB Arayüzü
Dikey 3,7" TFT LCD Modül, 3,7" 480x800 TFT Açıklama
Saef Tech SF-TC370S-9793A-N, 480x800 piksel çözünürlüğe sahip diyagonal boyutlu 3,7 inç TFT LCD modülüdür.Bu modül, HX8369 IC ile yerleşiktir;denetleyici ve sürücü IC işlevlerini içerir, RGB arabirimini destekler ve 2,6V ila 3,3V, tipik 2,8V arasındaki besleme voltajı (Vdd) aralığını destekler.
SF-TC370S-9793A-N TFT LCD modülü, 200 nit parlaklıkta (tipik değer) portre modudur.Modül ayrıca Dirençli Dokunmatik Ekran ve isteğe bağlı olarak Öngörülen Kapasitif Dokunmatik Ekran için de mevcuttur.SF-TC370S-9793A-N, -20℃ ile +70℃ arasındaki sıcaklıklarda çalışabilir;saklama sıcaklıkları -30 ℃ ile +80 ℃ arasında değişir.Bu 3,7 inç TFT LCD modül, kahve makinesi, mikro dalga fırın, tarayıcı, ev otomasyonu, erişim kontrol sistemi, izleme ekipmanı, analizörler, güvenlik sistemi, bahçe sulama sistemi vb. alanlarda yaygın olarak kullanılmaktadır.
| Ürün: | 3.7" İnç IPS TFT LCD | Çözünürlük: | 480x800 Nokta |
|---|---|---|---|
| Arayüz: | RGB | Dokunmatik ekran: | özelleştirilebilir |
| Görüntüleme Yönü: | Tüm Görüş Açıları (IPS) | Sürücü IC'si: | HX8369 |
| PIN numarası: | 40 iğne | Modül Boyutu: | 53,48 X 91,72 X 1,6 mm |
| Aktif Alan: | 48,24 X 80,4 mm | Bağ: |
Konektör Tipi (Özelleştirilebilir) |
| Yüzey Parlaklığı: | 200 Cd/m2 (nit) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED Ömrü: | 40.000 Saat | Uyma: | REACH ve RoHS Uyumlu |
Pin Tanımı
Pin1, GND, Toprak.
Pin2, AVDD(2.8V), Güç Kaynağı 2.8V Voltaj.
Pin3, VDDIO(1.8V), Güç Kaynağı 1.8V Voltaj.
Pin4~Pin9, R5-R0, Görüntü Veri G/Ç.
Pin10~Pin15, G5-G0, Görüntü Veri G/Ç.
Pin16~Pin21, B5-B0, Veri G/Ç'sini Görüntüle.
Pin22, LCDC_RST, LCM Giriş sinyalini sıfırlayın.
Pin23, LCDC_VSYNC, Dikey senkronizasyon.RGB I/F'de sinyal
Pin24, LCDC_HSYNC, Yatay senkronizasyon.RGB I/F'de sinyal.
Pin25, SPI_SDO, SPI I/F'de seri çıkış sinyali.
Pin26, SPI_SDI, SPI I/F'de seri giriş sinyali.
Pin27, SPI_SCLK, SPI I/F'de senkron bir saat sinyali.
Pin28, SPI_CS, SPI I/F'de Chip seçim giriş pini (“Düşük” etkinleştirme).
Pin29, LCDC_PCLK, RGB I/F'de Piksel saat sinyali.
Pin30, LCDC_DEN, RGB I/F modu 1'de Veri etkinleştirme sinyali.
Pin31, LEDK8, LED Katot
Pin32, LEDK7, LED Katot
Pin33, LEDK6, LED Katot
Pin34, LEDK5, LED Katot
Pin35, LEDK4, LED Katot
Pin36, LEDK3, LED Katot
Pin37, LEDK2, LED Katot
Pin38, LEDK1, LED Katot
Pin39, LEDA, LED Anot
Pin40, GND, Toprak
Portre 3,7" TFT LCD Modül, 3,7" 480x800 TFT Çizim

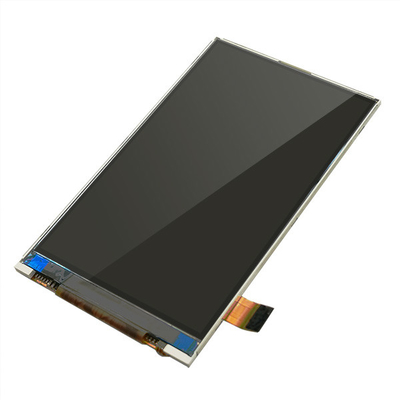

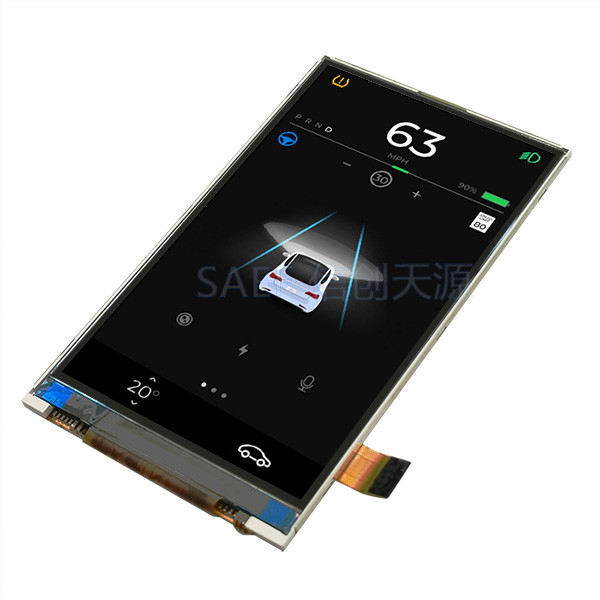

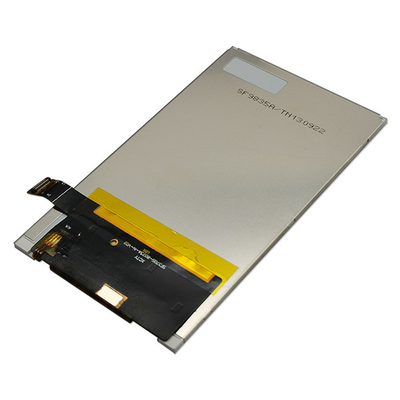

Portre 3,7" TFT LCD Modül, 3,7" 480x800 TFT Gerçek Ürün Resmi
