Ürün ayrıntıları:
|
| Ürün: | TFT LCD Ekran 3,5" | Karar: | 320x480 nokta |
|---|---|---|---|
| Sürücü IC: | ILI9488 veya Eşdeğeri | dokunmatik ekran: | Resistive Touch seçeneği ile |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | Görüntüleme yönü: | saat 12 |
| Anahat Dim.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Aktif Alan: | 48.96 x 73.44 mm |
| Arabirim: | MCU 16 bit (özelleştirilebilir) | Bağlantı: | Lehimleme (özelleştirilebilir) |
| PIN numarası: | 44 iğne (özelleştirilebilir) | Yüzey Parlaklığı: | 200 cd/m2(sirke) |
| Besleme gerilimi: | 3,2 volt | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 16 Bit TFT LCD Ekran,Dikey TFT LCD Ekran,LED Arka Işık TFT 320x480 |
||
TFT LCD Ekranı 3.5 Inch 320x480 portresi TN Tipi ILI9488 MCU 16 Bit 3.2V beyaz LED arka ışık
3.5" TFT 320x480, TFT LCD 3.5 inç
SF-TC350H-9934A-N TFT LCD modülü, 3.5 ′′ inç çaplı bir HVGA portre modu 320x480 tam renkli ekran, SF-TC350H-9934A-N'de Resif dokunmatik ekranı olan başka bir sürümü vardır.Model numarası: SF-TC350H-9934A-T, ve parça numarası SF-TC350H-9934A-CT olan PCAP ile tasarlanabilir. Bu modül MCU 16 bitlik arayüzünü destekler. SF-TC350H-9934A-N modeli modül boyutuna sahip 55.26 ((W) x 84.69 ((L) x 2.1 T) mm ve aktif alan boyutu 48,96 x 73,44 mm.
SF-TC350H-9496G-T, modül üzerindeki ILI9488 denetleyici ile entegre edilmiştir ve mantıksal besleme voltajı 2.6V ile 3.4V arasında değişmektedir. Tipik değer 3.2V'dir.
Yüzey parlaklığı 200 cd/m2 (Nits) dir. Eğer portre modu olarak kullanmak veya parlaklığı ayarlamak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin.yüzey parlaklığı 1000 cd/m2 (nit) elde edilebilirBu model yaygın olarak kullanılmaktadır.D yerleşik sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, yüksek kaliteli ve renkli görüntü TFT ekranını gerektiren güvenlik ekipmanlarında.
| Ürün: | TFT LCD Ekranı 3.5" | Karar: | 320x480 Nokta |
|---|---|---|---|
| Sürücü İK: | ILI9488 Ya da Eşdeğer | Dokunmatik ekran: | Resistif dokunuş ile. |
| Kapağın cam boyutu: | Özelleştirilebilir | Görme yönü: | Saat 12'de. |
| Çizelge: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Etkin Alan: | 48.96 X 73.44 mm |
| Arayüz: | MCU 16 bit (özelleştirilebilir) | Bağlantı: |
Lehimleme (Kustomlaştırılabilir) |
| Pin Numarası: | 44 Pin (Kustomlaştırılabilir) | Yüzey Parlaklığı: | 200 Cd/m2 ((nits) |
| Güçlendirme Voltajı: | 3.2 V | Arka ışık tipi: | Beyaz LED |
| LED ömrü: | 40000 Saat | Uygunluk: | REACH ve RoHS uyumlu |
Pin Tanımı
Pin1, LED A, LED Anod.
Pin2, LED6K, LED Katod.
Pin3, LED5K, LED Katod.
Pin4, LED4K, LED Katod.
Pin 5, LED3K, LED Katod.
Pin6, LED2K, LED Katod.
Pin 7, LED1K, LED Katod.
Pin 8, GND, yer.
Pin 9, LED7K (NC), Açık.
Pin10, VCI, Güç kaynağı 2.8V Voltaj.
Pin11, IOVCC, Güç kaynağı 2.8V/1.8V Voltaj.
Pin12, /CS, Çip seçimi sinyali için giriş pin.
Pin13, /WR, Stroboskop sinyali girişini yaz.
Pin14, RS, kayıt işaretini seç.
Pin15, RD, Stroboskop sinyali girişini oku.
Pin16, /RESET, LCM Reset giriş sinyali.
Pin17, NC, açık.
Pin18, NC, açık.
Pin19~Pin34, D15-D0, Gösterilen Veriler I/O
Pin35, IM0/NC, açıldı.
Pin36, IM1/NC, açıldı.
Pin37, FMARK, MCU'yu çerçeve yazısına senkronize etmek için Tearing efekt çıkış iğnesi, S / W komutu ile etkinleştirildi.
Pin38, LED8K (NC), Açık.
Pin39, GND, Yer
Pin40, XL ((NC), Açık.
Pin41, YD(NC), Açık.
Pin42, XR(NC), Açık.
Pin43, YU(NC), Açık.
Pin44, GND, Yer
3.5" TFT 320x480, TFT LCD 3.5 inç Çizim

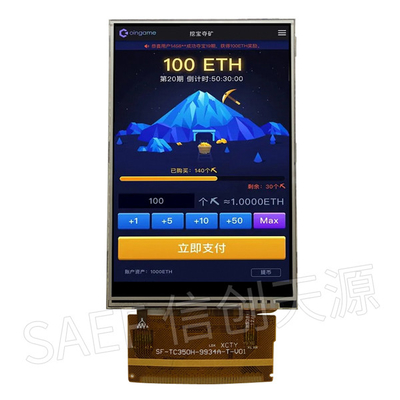

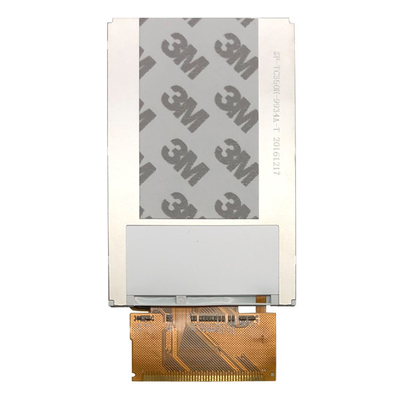

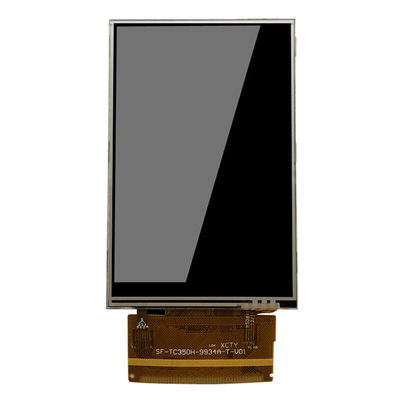

3.5" TFT 320x480, TFT LCD 3.5 inç Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
