Ürün ayrıntıları:
|
| Ürün: | IPS TFT LCD 3,97" | Karar: | 480x800 nokta |
|---|---|---|---|
| Sürücü IC: | NT35512SH veya Eşdeğeri | Anahat Dim.: | 57,14x96,85x1,95 mm |
| dokunmatik ekran: | Olmadan | Kapak Camı Ölçüsü: | Özelleştirilebilir |
| Görüntüleme yönü: | Tüm Görme Açıları (IPS) | Arabirim: | MIPI arayüzü |
| Bağlantı: | Bağlayıcı Tipi | PIN numarası: | 24 pin |
| Yüzey Parlaklığı: | 420 cd/m2(sirke) | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.97 İnç TFT LCD Ekran REACH,RoHS 480x800 TFT LCD Ekran,REACH Ekran TFT LCD 480x800 |
||
4 inç TFT DSI MIPI 480x800 IPS LCD Ekran Modülü NT35512SH 2.8V
3.97 inç 480x800 TFT LCD
SF-TC397B-8275A-N TFT LCD modülü, 3.97 ′′ çaplı bir portre modu 480x800 tam renk ekranıdır. Bu modül modül üzerindeki NT35512 denetleyici ile entegre edilmiştir ve MIPI arayüzünü destekler.SF-TC397B-8275A-N modeli 57'lik bir modül boyutuna sahip..14 x 96.85 x 1.95 mm ve aktif alan boyutu 51.84 x 86.4 mm. SF-TC397B-8275A-N modeli yaygın olarak kullanılmaktadırD yerleşik sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, yüksek kaliteli ve renkli görüntü TFT ekranını gerektiren güvenlik ekipmanlarında.
| Ürün: | IPS TFT LCD 3.97" | Karar: | 480x800 Nokta |
|---|---|---|---|
| Sürücü İK: | NT2202SH Ya da Eşdeğer | Çizelge: | 57.14 X 96.85 X 1.95 mm |
| Dokunmatik ekran: | - Hayır. | Kapağın cam boyutu: | Özelleştirilebilir |
| Görme yönü: | Tüm Görme Açıları (IPS) | Arayüz: | MIPI Arayüzü |
| Bağlantı: | Bağlantı tipi | Pin Numarası: | 24 Pin |
| Yüzey Parlaklığı: | 420 Cd/m2 ((nits) | Arka ışık tipi: | Beyaz LED |
| LED ömrü: | 40000 Saat | Uygunluk: | REACH ve RoHS uyumlu |
Pin Tanımı
Pin1, MIPI_TCN, DSI-CLK saat sinyalleri.
Pin2, MIPI_TCP, MIPI_TCP.
Pin 3, GND, yer.
Pin4, MIPI_TDN0, DSI-D0 veri sinyalleri.
Pin5, MIPI_TDP0, DSI-D0+ veri sinyalleri
Pin 6, GND, yer.
Pin7, MIPI_TDP1, DSI-D1+ veri sinyalleri.
Pin8, MIPI_TDN1, DSI-D1 veri sinyalleri.
Pin 9, GND, yer.
Pin10, NC.
Pin11, NC
Pin 12, GND, yere.
Pin13, NC
Pin14, NC
Pin15, GND, yer.
Pin16, VDD18_PMU, Güç kaynağı 1.8V-2.8V
Pin17, NC
Pin18, LRSTB,LCM sıfırlama girişi
Pin19, NC
Pin20, LPTE,Yırtma etkisi çıkışı
Pin21, VDD28_PMU, güç kaynağı 2.8V.
Pin22, GND, GROUND
Pin23, VLED_P, LED Anot.
Pin24, VLED_N, LED Katod
4 inç 480x800 TFT LCD Çizim

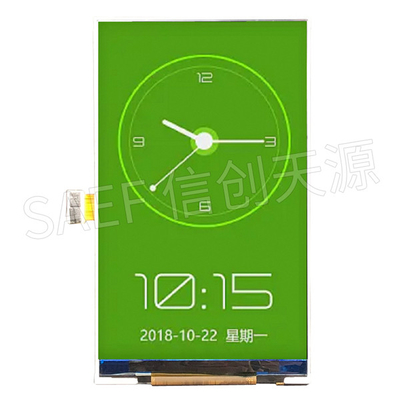

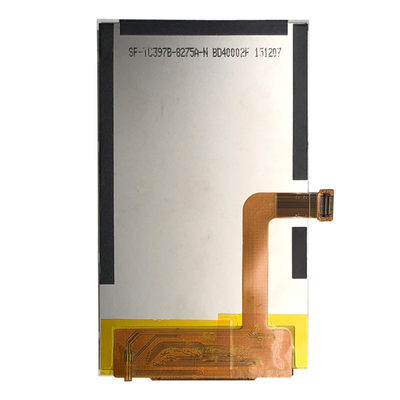

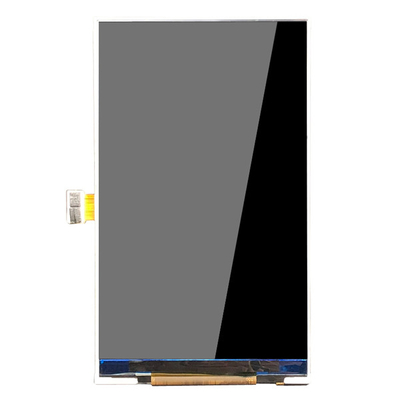

4 inç 480x800 TFT LCD Gerçek Ürün Görünümü
Fabrika Tesisleri ve Sertifikaları
