TFT LCD Dokunmatik 5" İnç HD 720x1280 Portre IPS Tam Görüş Açısı CTP LCD Modülü ile MIPI Arayüzü ile TFT
5.0" TFT 720x1280, TFT LCD 5.0 inç Açıklama
SF-TC500I-8725B-N TFT LCD modülü, 5 inç diyagonal boyutlu portre modu HD 720x1280 IPS serbest görüş açılı tam renkli ekrandır.SF-TC500I-8725B-N, Kapasitif dokunmatik ekranlı başka bir versiyona sahiptir, model numarası SF-TC500I-8725B-CT'dir.PCAP'li veya PCAP'siz olmak isteğe bağlıdır.Bu modül MIPI Arayüzünü destekler.SF-TC500I-8725B-N modeli 66,10(G) x 120,40(U) x 2,16(T) mm modül boyutuna ve 62,10 x 110,40 mm aktif alan boyutuna sahiptir.
SF-TC500I-8725B-N, modül üzerindeki ILI9881C kontrolör ile entegredir ve çalışma voltajı 2,6V ile 3,3V arasında değişmektedir.tipik değer 2.8V'dir.
Yüzey parlaklığı 300 cd/m2'dir (Nits).Manzara modu olarak kullanmak veya parlaklığı ayarlamak isterseniz, daha fazla teknik destek için lütfen bizimle iletişime geçin.Model yaygın olarak kullanıldıd Ev otomasyonu, beyaz eşya, gömülü sistemler, GPS, tıbbi ekipman, endüstriyel cihaz, güvenlik ekipmanlarında TFT ekran gerektiren yüksek kaliteli ve renkli görüntü.
| Ürün: |
5" İnç TFT LCD Dokunmatik |
Çözünürlük: |
720x1280 Nokta |
| Sürücü IC'si: |
ILI9881C Veya Eşdeğeri |
Dokunmatik ekran: |
dokunmadan, isteğe bağlı PCAP |
| Kapak Camı Ölçüsü: |
özelleştirilebilir |
Görüntüleme Yönü: |
Ücretsiz(80/80/80/80) |
| Anahat Karartma: |
66,10(G) X 120,40(U) X 2,16(T) mm |
Aktif Alan: |
62.10 X 110.40 nm |
| Arayüz: |
MIPI (özelleştirilebilir) |
Bağ: |
FPC Bağlayıcı Tipi |
| PIN numarası: |
25 Pin (özelleştirilebilir) |
Yüzey Parlaklığı: |
300 Cd/m2(nit) |
| Besleme gerilimi: |
2.8 V(TİP Değeri) |
Arka Işık Türü: |
Beyaz LED |
| LED Ömrü: |
40.000 Saat |
Uyma: |
REACH ve RoHS Uyumlu |
Pin Tanımı
Pin1, LED A, LED Anot
Pin2, LED K, LED Katot
Pin3, VCC, Güç Kaynağı 2.8V
Pin4, IOVCC, Güç Kaynağı 1.8V/2.8V Voltaj
Pin5, GND, Güç Topraklaması
Pin6, CLKP , DSİ-CLK+ saat sinyalleri
Pin7, CLKN, DSI-CLK- saat sinyalleri
Pin8, GND, Güç Topraklaması
Pin9, D0N , DSI-D0- veri sinyalleri
Pin10, D0P, DSI-D0+ veri sinyalleri
Pin11, GND, Güç Topraklaması
Pin12, D1N, DSI-D1- veri sinyalleri
Pin13, D1P, DSI-D1+ veri sinyalleri
Pin14, GND, Güç Topraklaması
Pin15, D2N, DSI-D2- veri sinyalleri
Pin16, D2P, DSI-D2+ veri sinyalleri
Pin17, GND, Güç Topraklaması
Pin18, D3N, DSI-D2- veri sinyalleri
Pin19, D3P, DSI-D2+ veri sinyalleri
Pin20, GND, Güç Topraklama
Pin21, TE, Güç Kaynağı 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, RESET, Kayıt pini seçin
Pin24, GND, Güç Topraklama
Pin25, GND, Güç Topraklama
5.0" TFT 720x1280, TFT LCD 5.0 inç Çizim

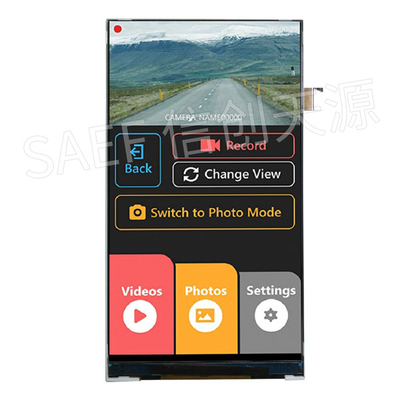

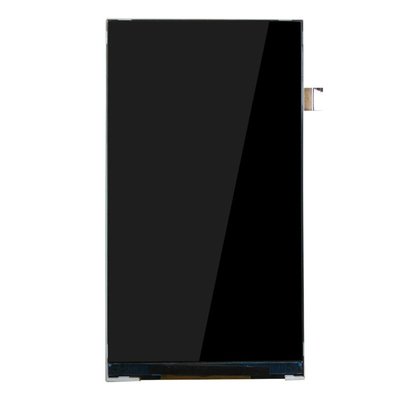

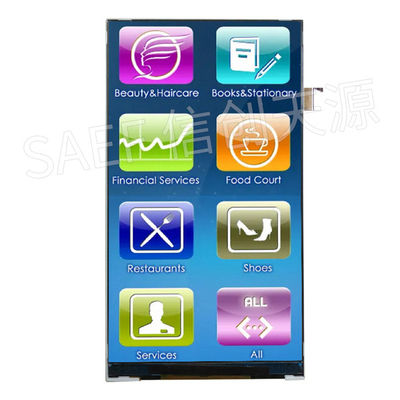

5.0" TFT 720x1280, TFT LCD 5.0 inç Ürün Resmi
