Ürün ayrıntıları:
|
| Ürün: | 2.0" inç TFT LCD Panel Ekran | Çözünürlük: | QVGA 240x320 nokta |
|---|---|---|---|
| sürücü ic: | ST7789V IC veya Eşdeğeri | Dokunmatik ekran: | Dokunmatik Ekransız (Özelleştirilebilir) |
| Kapak Cam Ölçüsü: | özelleştirilebilir | görüş yönü: | saat 12 |
| Anahat Karart.: | 38,5(G) x 52,05(U) x 2,95(T) mm | Aktif Alan: | 30,60 x 40,80 mm |
| Arayüz: | MCU/SPI/RGB (özelleştirilebilir） | Bağ: | FPC bağlayıcı türü |
| PIN numarası: | 51 pim (özelleştirilebilir） | Yüzey Parlaklığı: | 250 cd/m2(nit) |
| Çalışma gerilimi: | 2,8 V | Arka Işık Türü: | beyaz LED |
| LED ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 240x320 TFT LCD Ekran,TFT LCD Ekran QVGA,ST7789V QVGA TFT Ekran 240x320 |
||
TFT LCD Panel Ekran 2.0" inç QVGA 240x320 TN tipi TFT, ST7789V IC TFT LCD ile
2.0" TFT 240x320, TFT LCD 2.0 inç Açıklama
SF-TC200L-8939A-N TFT LCD modülü 2.0” inç diyagonal boyutlu portre modu QVGA 240x320 tam renkli ekrandır, SF-TC200L-8939A-N LCD modülü MCU/SPI/RGB Arayüzünü destekler.Arayüz özelleştirilebilir.SF-TC200L-8939A-N modeli 38,5(G) x 52,05(U) x 2,95(T) mm modül boyutuna ve 30,60 x 40,80 mm aktif alan boyutuna sahiptir.
SF-TC200L-8939A-N, modül üzerindeki ST7789V veya Eşdeğer sürücü IC denetleyicisi ile entegredir ve mantıksal besleme voltajı 2,6V ile 3,3V arasında değişir.tipik değer 2.8V'dir.Yüzey parlaklığı 250 cd/m2'dir (Nits).Bu model, -20 ila 70 derece arasında çalışma sıcaklığına ve -30 ila 80 derece arasında depolama sıcaklığına sahiptir.
Model yaygın olarak kullanıldıEl cihazları, POS terminali, nakit okuyucu, gömülü sistemler, ev otomasyonu, GPS, tıbbi cihazlar, endüstriyel cihazlar, yüksek kaliteli ve renkli görüntüde TFT ekran gerektiren güvenlik ekipmanlarında d.
| Ürün: | 2.0" İnç TFT LCD Panel Ekran | Çözünürlük: | QVGA 240x320 Nokta |
|---|---|---|---|
| Sürücü IC'si: | ST7789V IC veya Eşdeğeri | Dokunmatik ekran: | Dokunmatik Ekransız (Özelleştirilebilir) |
| Kapak Camı Ölçüsü: | özelleştirilebilir | Görüntüleme Yönü: | saat 12 |
| Anahat Karartma: | 38,5(G) X 52,05(U) X 2,95(T) Mm | Aktif Alan: | 30.60 X 40.80 Mm |
| Arayüz: | MCU/SPI/RGB (özelleştirilebilir) | Bağ: | FPC Bağlayıcı Tipi |
| PIN numarası: | 51 Pin (özelleştirilebilir) | Yüzey Parlaklığı: | 250 Cd/m2(nit) |
| Çalışma gerilimi: | 2,8 V | Arka Işık Türü: | Beyaz LED |
| LED Ömrü: | 40.000 Saat | Uyma: | REACH ve RoHS Uyumlu |
Pin Tanımı
Pin1, GND, Toprak
Pin2-3, VCI, Güç Kaynağı 2.8V Voltaj
Pin4-5, IOVCC, Güç Kaynağı 2.8V/1.8V Voltaj
Pin6, IM3, Arayüz modunu seçin
Pin7, IM2, Arayüz modunu seçin
Pin8, IM1, Arayüz modunu seçin
Pin9, IM0, Arayüz modunu seçin
Pin10, RESET, LCM Reset giriş sinyali
Pin11, CS, Chip seçim sinyali için giriş pini
Pin12, RS, Kayıt seçme sinyali
Pin13, WR, Strobe sinyali giriş pinini yaz
Pin14, RD, Strobe sinyali giriş pinini oku
Pin15, VSYNC, Dikey Senkronizasyon Sinyali
Pin16, HSYNC, Yatay Senkronizasyon Sinyali
Pin17, ETKİNLEŞTİR, Giriş Verileri etkinleştirme kontrolü
Pin18,DOTCLK, Her veriyi örneklemek için Saat Sinyali
Pin19,SDA, Seri giriş sinyali
Pin20-37, DB0-DB17, Görüntü Verileri G/Ç
Pin38,TE, Yırtılma efekti çıkışı
Pin39, SDO, Strobe sinyali giriş pinini oku
Pin40, PWM
2" TFT 240x320, TFT LCD 2" inç Çizim

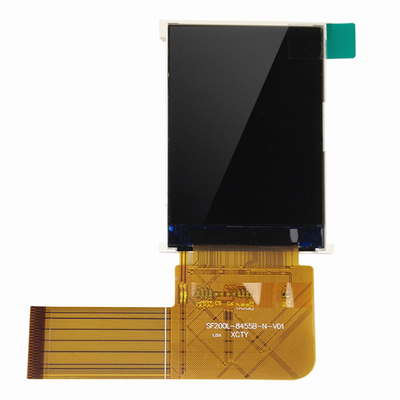

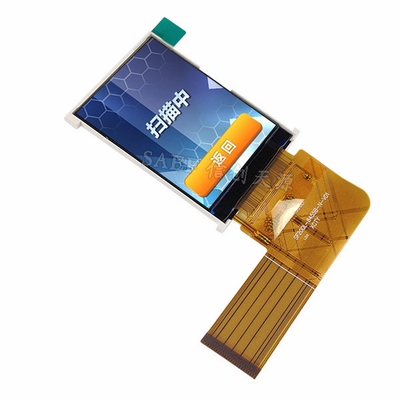

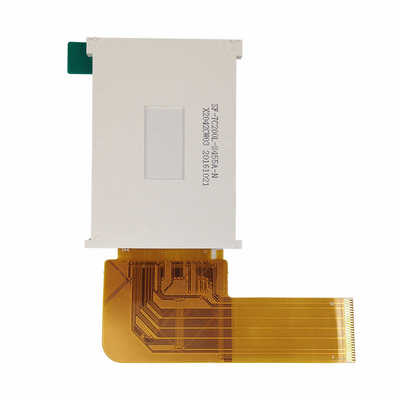

2" TFT 240x320, TFT LCD 2" inç Ürün Görseli
