Ürün ayrıntıları:
|
| Ürün: | 2.8 inçlik TFT LCD ekranı | Karar: | 480x640 nokta |
|---|---|---|---|
| Sürücü IC: | ILI9806E veya ST7701 veya Eşdeğer | dokunmatik ekran: | Dokunmatik Ekransız (Kişiselleştirilebilir) |
| Kapak Camı Ölçüsü: | özelleştirilebilir | Görüntüleme yönü: | Ücretsiz(80/80/80/80) |
| Anahat Dim.: | 50 ((W) x 69.2 ((L) x 2.35 ((T) mm | Etkin Alan: | 43.20 x 57.60 mm |
| Arabirim: | RGB (özelleştirilebilir) | Bağlantı: | FPC konektör tipi |
| PIN numarası: | 40 iğne (özelleştirilebilir) | Yüzey Parlaklığı: | 260 cd/m2 ((nits) |
| Besleme gerilimi: | 3,2 volt | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.8 inç 480x640 TFT LCD Ekran,ULAŞIM 2.8 inç TFT LCD Ekran,IPS 2.8 inç TFT ekran RoHS |
||
2.8 inç 480x640 yüksek çözünürlüklü IPS Türü Tam görüntüleme açısı TFT LCD Ekran Modülü
2.8" TFT 480x640, TFT LCD 2.8 inç
Bu ürün yüksek çözünürlüklü bir PPI ekranı olup, çapı 2,8 inç ve çözünürlüğü 480x640'tır.Bu ürünü bazı yüksek seviye uygulamalara uygun hale getirmek için IPS tam görünüm görüntüleme teknolojisini kullanır.
SF-TO280PY-8990B-N TFT LCD modülü, 2.8 ′′ inç çaplı bir portre modu 480x640 yüksek çözünürlüklü tam renkli ekran, SF-TO280PY-8990B-N LCD modülü RGB Arabirimi destekliyor.Arayüz özelleştirilebilir. SF-TO280PY-8990B-N modeli, 50 ((W) x 69.2 ((L) x 2.35 ((T) mm'lik bir modül boyutuna ve 43.20 x 57.60 mm'lik aktif alan boyutuna sahiptir. SF-TO280PY-8990B-N ILI9806E ile entegre edilmiştir,veya ST7701 veya Modülde eşdeğer sürücü IC denetleyici, ve mantıksal besleme voltajı 2.6V ile 3.4V arasında değişir. Tipik değer 3.2V'dir. Yüzey parlaklığı 260 cd/m2'dir (Nits). Bu modelin çalışma sıcaklığı -20 ila 70 derece,ve depolama sıcaklığı -30 ila 80 derece.
Model POS terminali, nakit okuyucu, gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz,Yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanları.
Mekanik özellikler:
| BİLGİ | SPECIFIKASYON | Birlik |
| Ekran boyutu | 2.8 | inç |
| Çevre boyutları | 50 çarpı 69.2 çarpı 2.35 | mm |
| Sürücü IC | ILI9806E-2C | - |
| Arayüz Türü | RGB | biraz |
PIN TESRI:
| Kimlik numarası. | Simge | Görev |
| 1 | LED- | LED arka ışık (katot) |
| 2 | LED+ | LED arka ışık ((Anod) |
| 3 | GND | Toprak |
| 4 | VDD | Güç kaynağı. 2.8V. |
| 5 - 12 | DB0-DB7 ((B0-B7) | RGB mavi verileri |
| 13-20 |
DB8-DB15(G0-G 7) |
RGB yeşil veriler |
| 21-28 |
DB16-DB23 ((R0-R) 7) |
RGB kırmızı verileri |
| 29 | GND | Toprak |
| 30 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 31 | VDD | Güç kaynağı. 2.8V. |
| 32 | HSYNC | RGB arayüzü çalışması için çizgi senkronizasyonu sinyali |
| 33 | VSYNC | RGB arayüzü çalışması için çerçeve senkronizasyonu sinyali |
| 34 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 35 | NC | NC |
| 36 | GND | Toprak |
| 37 | CS | Çip seçin giriş iğnesi |
| 38 | Dönüştür | Dış sıfırlama girişi. |
| 39 | SCL | SPI arayüz saati |
| 40 | SDA | Seri giriş sinyali |
2.8" TFT 480x640, TFT LCD 2.8 inç Çizim

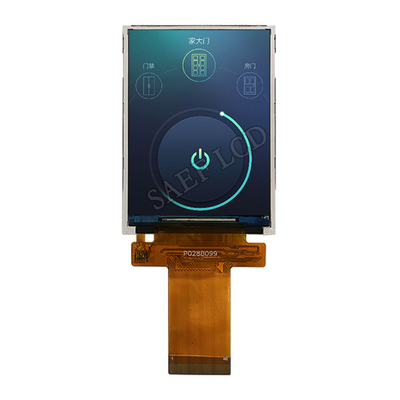

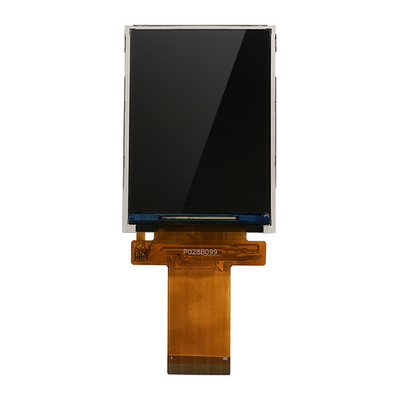

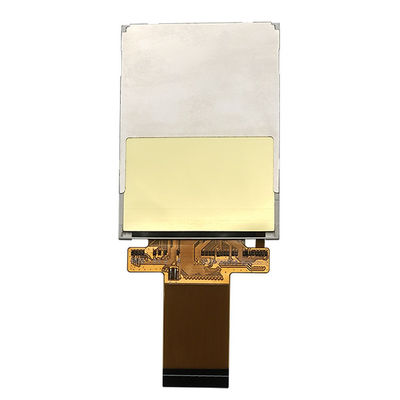

2.8" TFT 480x640, TFT LCD 2.8 inç Ürün Görüntüsü
