Ürün ayrıntıları:
|
| Ürün: | TFT LCD ekran | Ekran Boyutu: | 13,3 inç (Çapraz) |
|---|---|---|---|
| Çözünürlük: | 1920 (Y) x 1080 (D) Tam HD | Parlaklık: | 1000 cd/m² (nit), Yüksek Parlaklık |
| Arayüz: | 2 şeritli eDP (Gömülü DisplayPort) 1.2 | Dokunmatik ekran (CTP): | Öngörülen Kapasitif (PCAP), Cam-Cam |
| Çalışma Sıcaklığı: | -20°C ila +70°C (Geniş Sıcaklık) | Görüş Açısı: | 85°/85°/85°/85° (Tüm Yönler) |
| Renkli gam: | %72 NTSC (Tipik) | Panel tipi: | TFT LCD, Normalde Siyah, IPS |
| Anahtar Uygulama: | Endüstriyel HMI, Tıbbi Cihazlar, POS | Uyumluluk: | REACH, RoHS, Halojensiz |
| Vurgulamak: | 13.3 İnç FHD TFT LCD,1000 nit PCAP Dokunmatik Ekran,eDP PCAP Dokunmatik Ekran |
||

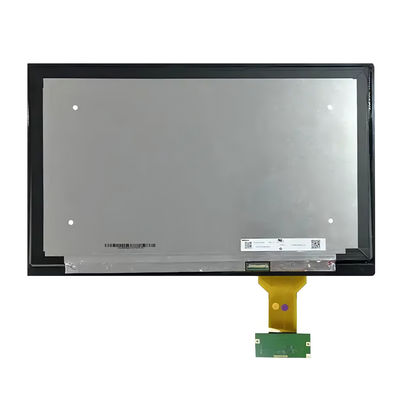

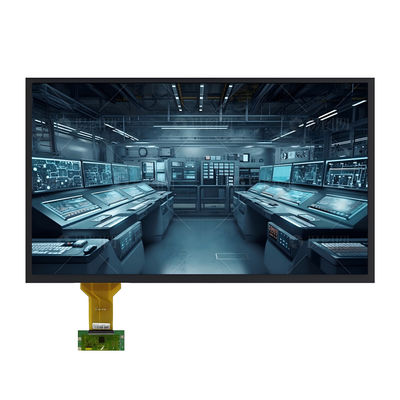

13.3 inç FHD Endüstriyel TFT LCD Modülü. 1000 nit, eDP 1.2, PCAP dokunmatik ekran
SFTO1330SM-7208A3CT2: İhtiyaçlı Endüstriyel ve Interaktif Uygulamalar için tasarlanmış Yüksek Performanslı, 13.3 Inç FHD TFT LCD Modülü
Saef Technology Limited,SFTO1330SM-7208A3CT2, Full HD (1920x1080) açıklığını, olağanüstü 1000 nit parlaklığı ve sağlam kapasitif projeksiyonlu (PCAP) dokunmatik ekranı birleştiren premium 13.3 inç TFT LCD modülü.Güvenilirlik için sıfırdan tasarlandı., bu modül modern bir2 şeritli eDP 1.2 arayüzüve sorunsuz bir şekilde çalışır-20°C ila +70°CTemperatür aralığı.ABD ve AvrupaGelişmiş İnsan-Makine Arayüzleri (HMI), tıbbi teşhis ekipmanları, endüstriyel kontrol panelleri ve görsel performans, dayanıklılık,ve sorunsuz entegrasyon müzakere edilemez..
Profesyonel düzeyde tasarımlar için kritik gereksinimlerin ele alınması:
Sert ve yüksek çevresel ışıkta üstün okunabilirlik:En yüksek parlaklığı ile1000 nitve birParlama karşıtı (6H sertliği) yüzey işlemi, bu ekran, parlak fabrika aydınlatması veya dolaylı güneş ışığı altında bile net, parlaklıktan arınmış görseller sağlar ve endüstriyel ve açık hava çevresinde yaygın bir sorunu çözür.
Basitleştirilmiş Yüksek Hızlı Sistem Entegrasyonu:BütünleşikeDP (Embedded DisplayPort) arayüzüHızlı, düşük gecikme dijital bağlantısı sunar, EMI endişelerini azaltır ve eski LVDS'ye kıyasla PCB düzenini basitleştirir.Bu modern arayüz, modern SBC'ler ve gömülü işlemcilerle güvenilirliği ve uyumluluğu nedeniyle yeni tasarımlarda giderek daha fazla tercih edilmektedir..
Zorlu ortamlar için sağlam inşaat:Geniş çalışma sıcaklığının ötesinde, modül sıkı bir240 saatlik güvenilirlik testleri(yüksek sıcaklık/nem, ısı döngüsü, titreşim) ve özellikleri±8kV hava boşaltması ESD koruması.Kimyasal olarak güçlendirilmiş cam kapak lens (≥6H sertlik)PCAP dokunmatik ekranı çizik ve darbeye dayanır.
Yüksek sadakatli dokunma etkileşimi:BuProjectioned Capacitive (PCAP) dokunmatik ekranÇoklu dokunma jestlerini destekler (konfigür edilebilir),% ≥ 85 ışık iletim ile mükemmel optik berraklık sunar ve yüzey neminde bile (sis / hafif su) güvenilir bir şekilde çalışır.I2C, USB veya UARTarabirimleri ve esnek3.3V veya 5VOperasyon.
Güvenilir, Uzun Süren Işıklandırma:Yüksek verimli LED arka ışık sistemi, tipik bir ömür süresi olan sabit akımlı bir panelde çalıştırılır.50,000 saatEn iyi güç yönetimi ve çevresel ışık uyarlaması için geniş aralıklı PWM hafifleştirme (100Hz-1.6KHz).
Sonraki Nesil Ürününüz için idealdir:
Endüstriyel Otomasyon ve HMI (Almanya/ABD Odak):Kontrol sistemleri, PLC arayüzleri ve güneş ışığı ile okunur, güvenilir dokunmatik etkileşim gerektiren test tezgahı ekipmanları için.
Tıbbi ve Sağlık Ürünleri:Hastanın izlenmesi, tanı görüntüleme ekranları ve yüksek parlaklık, berraklık ve sağlam dokunma girişinin kritik olduğu cerrahi ekipman için uygundur.
Satış Noktası ve Interaktif Kiosklar:Perakende POS, kendi kendine hizmet veren terminaller ve canlı görsellerin ve dayanıklı, kullanıcı dostu dokunuşların gerekli olduğu dijital işaretleme için mükemmel.
Saef Teknolojisi: Sadece tedarikçi değil, ortağınız
Prototip için maliyetsiz özelleştirme:Farklı bir dokunmatik ekran konfigürasyonuna (örneğin, farklı bir denetleyici, arabirim) veya dokunmatik olmayan bir sürüme ihtiyacınız var mı?Esnek, düşük asgari özelleştirme seçenekleri sunuyoruz., gelişim döngüsünü hızlandırır.
Ekosistem desteği:Bu modül bizim isteğe bağlı ile eşleştirilebilirA/D Sürücü Tablosu(HDMI'yi eDP'ye dönüştürür) veya entegreLED Sürücü/Dönüştürücü Tablosu, tam bir görüntü alt sistemi sağlayarak mühendislik masraflarınızı azaltıyor.
Küresel piyasalar için uzlaşmaz uyum:Ürün tamamenAB RoHS (2011/65/AB & 2015/863), REACH ve Halogen-Besidir, piyasaya rahat girişi sağlamakAlmanya, Avrupa Birliği ve Kuzey Amerika.
Teknik Güvence ve Harekete Çıkış
Kalite ve Garanti:ÜretilenISO9001:2015Sertifikalı bir sistem vekapsamlı 1 yıllık garanti.
Uzmanlar için tasarlanmış:Tam belgelendirme sağlarız: veri sayfası, mekanik çizimler (DXF), arayüz pinouts, güç dizisi kılavuzları ve zamanlama özellikleri hassas entegrasyonu sağlamak için.
Değerlendirme için bir örnek isteyin:Davet ediyoruz.mühendisler, ürün tasarımcıları ve tedarik uzmanlarıSFTO1330SM-7208A3CT2 değerlendirmesi için.Bir örnek istemek, özel gereksinimlerinizi tartışmak veya detaylı bir proje teklifi almak için bugün teknik satış ekibimizle iletişime geçin.Performansı, güvenilirliği ve uzman desteği sayesinde eşsiz değer sunan bir ekran çözümü için Saef ile ortak olun.
Mekanik Boyutlar
![]()
Mutlak Maksimum Reytingler
| Parametreler | Simge | - Min. | - Max. - Hayır. | Birim |
| Çalışma sıcaklığı | TOP | +20 | +70 | °C |
| Depolama sıcaklığı | TST | -30 | +80 | °C |
| Çalışma ortamı nemliği | Atla. | - | 90 | % RH |
| Depolama Nemliği | Hst | - | 90 | % RH |
| Isı salınımı gereksinimleri | Trls | 15 | °C | |
TFT LCD modülünün elektrik özellikleri
|
Parametreler |
Simge | Reytingler |
Birim |
||
| MIN | TYP | Max | |||
| Güç kaynağı Giriş Voltajı | VDD | 3.0 | 3.3 | 3.6 | V |
| Güç kaynağı akımı | IDD | - | - | - | mA |
|
LED Sürücü Güç kaynağıVoltaj |
HVDD | 2.7 | 24 | V | |
|
LED Sürücü Güç kaynağıMevcut |
IHVDD | 20 |
- |
mA | |
| LED Güç Tüketimi | PLED | 2.7 | W | ||
| Pozitif giriş eşiği voltajı | VIT+ | +100 | mV | ||
| Reddedilen giriş eşiği voltajı | VIT- | -100 | mV | ||
| Farklı giriş ortak mod voltajı | Vcom | TBD | V | ||
Arkaplan ışığı ünitesi özellikleri
| Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Besleme voltajı | VBL | 5 | 12.0 | 37 | V |
|
Güç kaynağı Geri için akımIşık |
İLED | 6 |
- |
25 | mA |
| Arka ışık için güç kaynağı | PLED | 0.18 | - | 5.55 | W |
| Modüle edilmiş ışık sinyali voltajı | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Parlaklık Kontrolü Görev oranı | Görev | 1 | - | 100 | % |
| Parlaklık kontrol frekansı | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Yüksek voltaj | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF düşük voltaj | VCNTL | 0 | - | 0.6 | V |
| LED ömrü | - | 40,000 | 50,000 | - | h |
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | CABC_ EN / NC | - | CD için ayrılmış. |
| 2 | H_GND | P | Yüksek Hızlı atış |
| 3 | Yol 1_N | Ben... | 1 numaralı şerit tamamlayıcı sinyal bağlantısı |
| 4 | Şerit1_P | Ben... | Gerçek Sinyal Bağlantısı 1 |
| 5 | H_GND | P | Yüksek Hızlı atış |
| 6 | Yol 0_N | Ben... | Ek sinyal bağlantısı şeridi 0 |
| 7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
| 8 | H_GND | P | Yüksek Hızlı atış |
| 9 | AUX_CH_P | Ben... | Gerçek Sinyal Yardımcı Kanalı |
| 10 | AUX_CH_N | Ben... | Ek sinyal yardımcı kanalı |
| 11 | H_GND | P | Yüksek Hızlı atış |
| 12 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 13 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 14 | NC | Ben... | LCD üreticisinin kullanımı için ayrılmıştır |
| 15 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 17 | HPD | O. | HPD sinyali |
| 18 | LED-1 | P | Arkaplan ışığı zemini |
| 19 | LED-2 | P | Arkaplan ışığı zemini |
| 20 | LED-3 | P | Arkaplan ışığı zemini |
| 21 | LED-4 | P | Arkaplan ışığı zemini |
| 22 | BL_ ENABLE | Ben... | Arkaplan ışığı açık/kapalı |
| 23 | BL_PWM_DIM | Ben... | Sistem PWM |
| 24 | SCL/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 25 | SDA/NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 26 | BL_PWR | P | Arka ışık gücü |
| 27 | BL_PWR | P | Arka ışık gücü |
| 28 | BL_PWR | P | Arka ışık gücü |
| 29 | BL_PWR | P | Arka ışık gücü |
| 30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
CTP Spesifikasyonu
| Kategoriler | Parametreler | Spesifikasyon |
|
Genel |
Yapı | Kapak Cam + DITO Cam |
| Kapak Lens Güçlendirme | Kimyasal Olarak Güçlendirilmiş | |
| Kapak lensinin yüzey sertliği |
≥6H (Kalem sertliği) |
|
| Işık iletim hızı | % 85 | |
| Çalışma sıcaklığı | -20°C ~ +70°C, %85 RH | |
| Depolama sıcaklığı | -30°C ~ +80°C, %85 RH | |
|
Elektrikli |
Arayüz | IIC / USB / UART |
| Dokunma IC | IL12511 | |
| Güç kaynağı voltajı (VDD) |
3.3V veya 5V (Seçilebilir) |
|
|
Ev sahibi direnci (SDA/SCL) |
Ana panoda yapılandırılabilir |
|
| Çevre | Çalışma koşulları | Sis/yüzey suyunda işlevsel |
|
Yüzey Özellikler |
Yüzey mürekkebi | UV karşıtı |
| Yüzey Tedavisi | Parlama önleyici (Haze: 10%) | |
| LCD-TP Laminasyon | OCA (Optik Açık Yapıştırıcı) | |
| Uygunluk | Maddi Standartlar | RoHS ve Halogen Serbest Uyumlu |
