Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7" İnç TFT | dokunmatik ekran: | CTP(Kapasitif Dokunmatik Ekran) |
|---|---|---|---|
| Karar: | 1024x600 nokta | Kapak Camı Ölçüsü: | kişiselleştirilebilir |
| Lcm Arayüzü: | LVDS | Yüzey Parlaklığı: | 300 cd/m2 |
| LED Ömrü: | 40.000 saat | Pimler: | 20 PIN |
| Görüntüleme yönü: | Tüm görüş açısı (85/85/85/85) | CTP Arayüzü: | I2C |
| Çalışma sıcaklığı.: | 20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1024x600 TFT LCD,7 inç tft lcd,PCAP dokunmatik ekran TFT LCD |
||
7 inç 1024x600 LVDS TFT LCD CTP ile, PCAP Dokunmatik Ekran 7 inç IPS Ürün Tanıtımı
Ürünün Hızlı Ayrıntıları:
1. LCD Boyutu: 7 ′′ inç TFT
2çözünürlüğü: 1024x600
3Görme açısı:
4Çizelge Boyutu: 165x100x5.7mm
5. LCM Arayüz Tipi: LVDS
6. CTP Arayüz Tipi: I2C
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8- Dokunma paneli: Kapasitif dokunma ekranı ((CTP)
SAEF Teknolojisi ZDX070BIV1-B3, 1024x600 piksel çözünürlüğü olan 7 ′′ IPS tipi tam açılı TFT LCD Ekranıdır. Kapasitif Dokunmatik Ekran ((CTP) ile birlikte kapak camı özelleştirilebilir.
Bu LCD modülünün dış hat boyutu 165x100x5.7mm ve AA boyutu 154.2144 ((H) ×85.92 ((V) mm. Bu 7 inçlik TFT LCD PCAP ((Kapasitatif Dokunmatik Ekran) ile birlikte.ZDX070BIV1-B3 LCM arayüzü LVDS arayüzü ile, 30 pin. CTP arayüzü I2C'dir. ZDX070BIV1-B3 300cd / m2 (nit) yüzey parlaklığı ile, bu LCD Ekran Modülü 20 ° C'den + 70 ° C'ye kadar sıcaklıklarda çalışabilir.

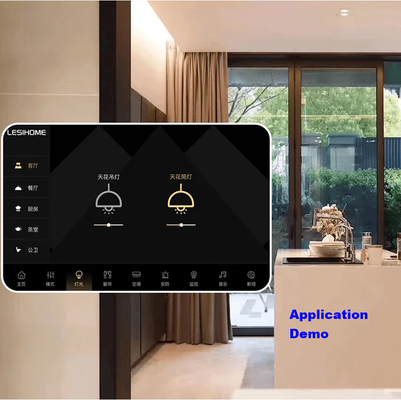

Bu 7 ′′ TFT LCD modülü, ölçüm ekipmanları, tıbbi cihazlar, ev otomasyonu, erişim güvenlik sistemi, süpermarket fiyat etiketi ve ev aletleri, GPS cihazı vb.
| Anahtar kelimeler: | 7 inçlik TFT | Dokunmatik ekran: | CTP ((kapasitatif dokunmatik ekran) |
|---|---|---|---|
| Karar: | 1024x600 Nokta | Kapağın cam boyutu: | Kişiselleştirilebilir |
| LCM arayüzü: | LVDS | Yüzey Parlaklığı: | 300 Cd/m2 |
| LED ömrü: | 40000 Saat | Tırnaklar: | 20 Pin |
| Görme yönü: | Tüm Görme açısı ((85/85/85/85) | CTP arayüzü: | I2C |
| Çalışma Temp.: | 20°C +70°C'ye kadar | Uygunluk: | REACH ve RoHS uyumlu |
7 inç 1024x600 LVDS TFT CTP ile LCD, PCAP Dokunmatik Ekran 7 inç IPS Ürün Çizimi

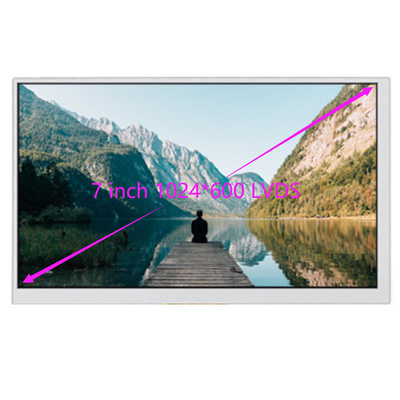

7 inç 1024x600 LVDS TFT CTP ile LCD, PCAP Dokunmatik Ekran 7 inç IPS Ürün Görüntüsü
Tesisler ve Sertifikalar
LVDS nedir?
LVDS (Low Voltage Differential Signaling): Düşük voltajlı diferansiyel sinyalleme teknolojisi arayüzüdür. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
Son yıllarda, elektronik endüstrisinin hızlı gelişmesi ile birlikte, akıllı ekran ekipmanları da parlak başarılar elde etti ve yüksek çözünürlüklü ekranlar tüketiciler tarafından tercih edildi.Şu anda, yüksek çözünürlüklü ekran protokol arabirimleri RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One vb.
LVDS düzeyi standardı verileri iletmek için bir çift (iki) diferansiyel sinyal hattı kullanır.
3.5mA sabit akım kaynağı ile çalıştırarak, veriler 100Ω bitiş noktasında 350mV'lik çok düşük bir amplituda diferansiyel sinyali ile yüksek hızda iletilebilir.Veri iletim hızı, spesifikasyon içinde en fazla 655 Mbit/s ile sınırlıdır.Her yarı iletken üreticisinin benzersiz işleme sayesinde, yaklaşık 3 Gbit/s yüksek hızlı iletim hızına ulaşmak mümkündür.
İki diferansiyel sinyal, pozitif elektrot sinyali (A +) ve negatif elektrot sinyali (B−), 1.2 V'lik ortak bir voltaj (Voc) üzerinde merkezlenir.ve iki sinyal 350 mV potansiyel farkıyla salınır.. Daha sonra, osiloskopun diferansiyeli bir probla ölçülür ve Şekil 2 gibi bir sinyal dalga şekli elde edilir. Bu, iki sinyal arasındaki amplitud farkıdır ((A +) −(B−)).Farklılık sondasıyla ölçerek, amplitüde farkı hesaplanabilir.
LVDS'nin verici ve alıcısının temel yapısı aşağıdaki resimde gösterilmiştir.ve sabit bir akım kaynağı tarafından çalıştırılır, yani akım ile çalıştırılan (TTL ve CMOS gibi voltajla çalıştırılan seviyelerin aksine).
Bunların arasında, sürücünün alan etkisi tranzistörü (gereksiz olarak alan etkisi tranzistörü değil, çünkü LVDS teknik özelliği esas olarak elektrik,LVDS arayüzünün bağlantı ve hat bitiş noktası, ve üretim süreci, iletim ortamı ve güç kaynağı voltajı için açık gereksinimler yoktur, yani CMOS, GaAs veya diğer süreçlerle gerçekleştirilebilir,ve siyah kedi ve fareleri yakalayabilen beyaz kedi iyi kediler) tam köprü anahtar devresini oluşturmak için3.5mA sabit akım kaynağının akım akış yönünü kontrol etmek için kullanılır.100 ohm sonlandırma direnişi alıcının ters ve ters uçları arasında paralel olarak bağlanır, böylece akım dirençten gerilim üretebilir ve daha sonra alıcının kararı ile yüksek ve düşük seviyeler oluşur.
Q2 ve Q3 açıkken ve Q1 ve Q4 kapalıyken, sabit akım kaynağı akımı alıcıya Q3 üzerinden akıyor.ve 100 ohm sonlandırma direnci üzerinden aşağı gider ve sonra sürücü ucuna geri döner, ve nihayet Q2'den yere (GND) geçerken, 3,5mA akımı, 100 ohm direnç üzerinde 350mV'lik bir gerilim düşüşü üretir.Değiştirme terminalindeki voltaj, değiştirme terminalindeki voltajdan daha yüksek, ve çıkış yüksek düzeyde "H".
