Ürün ayrıntıları:
|
| Ürün: | 3.5 inçlik TFT LCD ekranı | dokunmatik ekran: | Dirençli dokunmatik panelli veya panelsiz |
|---|---|---|---|
| Kapasitif dokunuş: | Standart ve Özel Kapak camı isteğe bağlı | Karar: | 320x480 nokta |
| Görüntüleme yönü: | 12:00 | Arabirim: | MCU |
| PIN numarası: | 32 pin | Bağlantı: | Takma (özelleştirilebilir） |
| Yüzey Parlaklığı: | 200cd/m2 (sirke) | LED Ömrü: | 40.000 saat |
| uyma: | REACH ve RoHS Uyumlu | Sertifika: | ISO9001:2015 & ISO14001:2015 |
| Vurgulamak: | 3,5 inç TFT LCD ekran,HVGA TFT LCD Ekranı |
||
3.5 inç TFT Portre Tipi LCD Ekranı ile ILITEK ILI9488 MCU Arabirim Sürücüsü 320x480 HVGAEkran Açıklaması
Saef Tech SF-TC350H-8942A-N, HVGA 320x480 piksel çözünürlüğü ile çapraz boyutlu 3,5 inçlik bir TFT LCD modülüdür.
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 3.5 ′′ TFT
2çözünürlüğü: 320x480
3Görme açısı: 12
4Çizelge Boyutu: 55.26*84.69*2.1 mm
5Sürücü IC: ILI9488
6Arayüz Tipi: MCU
7. Dokunmatik Panel: Resistive Touch Panel ile veya olmadan isteğe bağlı
8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
Ürün Özellikleri:
1. SF-TC350H-8942A-N TFT LCD modülü, 3,5 inç çaplı, 320xRGBx480, tam renkli TFT LCD ekranıdır.
2Bu modül MCU arayüzünü destekliyor. SF-TC350H-8942A-N modeli modül boyutuna 55.26*84.69 mm ve aktif alan boyutuna 48.96 x 73.44 mm sahip.
3. SF-TC350H-8942A-N, modül üzerindeki ILI9488 denetleyici ile entegre edilmiştir ve mantıksal kaynak voltajı 2.6V'den 3.3V'ye kadar değişmektedir.
4-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
5. SF-TC350H-8942A-N, 200 cd/m2 parlaklıkla portre modu LCD modülüdür. Onu manzara modu olarak kullanmak veya parlaklığı artırmak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin.
6Bu 3.5 inçlik TFT LCD modülü GPS cihazı, POS terminali, nakit okuyucu, tarayıcı, ev otomasyonu, konferans telefonu, analizörler, ev cihazı, ev otomasyonu, güvenlik sistemi vb. için iyi çalışır.
| Ürün: | 3.5 inçlik TFT LCD ekranı | Dokunmatik ekran: | Rezistif dokunma paneli ile veya olmadan |
|---|---|---|---|
| Kapasitatif dokunuş: | Standart ve özel kapak camı isteğe bağlı | Karar: | 320x480 Nokta |
| Görme yönü: | 12:00 | Arayüz: | MCU |
| Pin Numarası: | 32 Pin | Bağlantı: | Bağlama (özelleştirilebilir) |
| Yüzey Parlaklığı: | 200cd/m2 (nits) | LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu | Sertifika: | ISO9001:2015 ve ISO14001:2015 |

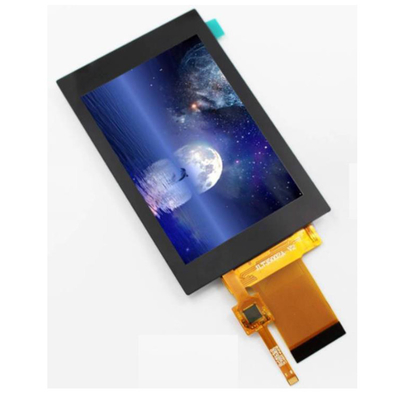

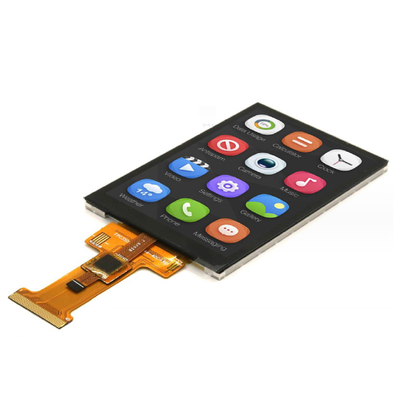

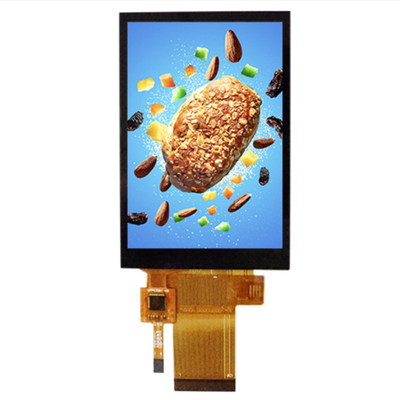

MCU 3.5 inç TFT LCD, 3.5 " 320x480 HVGA LCD Görüntüleme Gerçek Ürün Görüntüsü
ESP8266, ili9488 3,5 inçlik TFT ekranı ile bağlantılı
1. TFT_eSPI kitaplığını kullan
2. Yapılandırma içeriği
2-1) Cihaz nasıl kablolanmış?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX, sadece ESP8266 ve ili9488 ekranları için geçerli olan paralel bir çizgi gerektirdiğini gösterir.
* Diğer ekranlar, devre dışı yollardan kaçınmak için User_Setup.h ve User_Setup_Select.h'deki açıklamalara göre ayarlanmalıdır!!
Kullanıcı_Setup.h'yi değiştir
Kütüphane dizininde User_Setup.h dosyasını bulun ve TFT ekranının modeline göre açıklamaları değiştirin
#define ILI9488_DRIVER // UYARI: Diğer cihazlar SPI otobüsünü paylaşırsa ILI9488 ekran SDO'yu MISO'ya bağlamayın (CS yüksek olduğunda TFT SDO üçlü göstermez)
Bu sürücüyü iptal edin ve yorum için varsayılan li9341'i geri gönderin
İki parametre ekle.
#defin TFT_WIDTH 480
#defin TFT_HEIGHT 320
Çünkü ben 480*320 ekran kullanıyorum, dosyada ilgili parametreler yoktur, bu yüzden dosyada ilgili ekranın parametreleri varsa ekleyebilir ve doğrudan kullanabilirsiniz
Dosya aşağı kaymaya devam ediyor
#define TOUCH_CS PIN_D2 bulun ve yorum bırak (wiremap bağlantı noktasına karşılık gelir)
2-3) User_Setup_Select.h'yi değiştir
#include etkinleştir
#include etkinleştir
* Diğer ekran türleri için, tanımlanan iğnelerin kablo diyagramındakiyle aynı olup olmadığını kontrol etmek için ilgili User_Setups/Setup20_ILI9488.h sürücü dosyasını açmanız gerekir.
2-4) Bir koşu için deneyin.
Arduino'da -TFT_eSPI-Generic-Touch_calivrate örneğini açın (bu örneğe dokunma kalibrasyonu denir, dokunma kalibre edilmelidir)
Kütüphanede bulunan örnekleri takip edin ve canınızın istediği kadar oynayın
Sonuçta, aslında prensip hakkında pek bir şey bilmiyorum, bulduğum için şanslıyım, belirli konfigürasyonda eksiklikler olabilir, daha fazla konfigürasyon notlarını incelediğinizden emin olun,ve aynı zamanda şansınızı denemek için yerli ve yabancı web sitelerine gitmek için sorunlarla karşılaşıyorsunuz.Tekrar doğrulayacak zamanım yok, sadece gideceğimiz yol hakkında konuşalım, hepinize iyi şanslar!
