Ürün ayrıntıları:
|
| Ürün: | 3.5 inçlik TFT LCD ekranı | dokunmatik ekran: | CTP'li |
|---|---|---|---|
| Kapasitif dokunuş: | Standart ve Özelleştirilmiş seçenekler | Karar: | 320x480 nokta |
| Görüntüleme yönü: | 12:00 | Arabirim: | MCU ve SPI |
| PIN numarası: | 32 pin | Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 300cd/m2 (nits) | LED Ömrü: | 40.000 saat |
| uyma: | REACH ve RoHS Uyumlu | Sertifika: | ISO9001:2015 & ISO14001:2015 |
| Vurgulamak: | 3,5 inç TFT LCD ekran |
||
** Veritabanı İndir **
3ILI9488 MCU arayüzü ile.5 inçlik TFT LCD ekran,3.5 inç kapasitif dokunmatik panel TFT LCD ekranı Ekran Açıklaması
Saef Tech SFTO350PY-7118ACT, HVGA 320x480 piksel çözünürlüğü ile çapraz boyutlu 3,5 inçlik bir TFT LCD modülüdür.
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 3.5 ′′ TFT
2çözünürlüğü: 320x480
3Görme açısı: 12
4Çizelge Boyutu: 55.26*84.69*2.1 mm
5Sürücü IC: ILI9488
6Arayüz Tipi: MCU
7. Dokunmatik Panel: Resistive Touch Panel ile veya olmadan isteğe bağlı
8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
Ürün Özellikleri:
1. SFTO350PY-7118ACT TFT LCD modülü, 3,5 inçlik bir diyagonaldır, 320xRGBx480, tam renkli TFT LCD ekranı.
2Bu modül MCU Arabirimi'ni destekliyor. SFTO350PY-7118ACT modeli 55.26*84.69 mm'lik bir modül boyutuna ve 48.96 x 73.44 mm'lik bir aktif alan boyutuna sahiptir.
3. SFTO350PY-7118ACT, modül üzerindeki ILI9488 denetleyici ile entegre edilmiş ve mantıksal kaynak voltajı 2.6V'den 3.3V'ye kadar değişmektedir.
4-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
5. SFTO350PY-7118ACT, 200 cd/m2 parlaklık ile portre modu LCD modülüdür. Onu manzara modu olarak kullanmak veya parlaklığı artırmak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin.
6Bu 3.5 inçlik TFT LCD modülü GPS cihazı, POS terminali, nakit okuyucu, tarayıcı, ev otomasyonu, konferans telefonu, analizörler, ev cihazı, ev otomasyonu, güvenlik sistemi vb. için iyi çalışır.
| Ürün: | 3.5 inçlik TFT LCD ekranı | Dokunmatik ekran: | CTP ile |
|---|---|---|---|
| Kapasitatif dokunuş: | Standart ve özel kapak camı isteğe bağlı | Karar: | 320x480 Nokta |
| Görme yönü: | 12:00 | Arayüz: | MCU ve SPI |
| Pin Numarası: | 32 Pin | Bağlantı: | Bağlama (özelleştirilebilir) |
| Yüzey Parlaklığı: | 300cd/m2 (nits) | LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu | Sertifika: | ISO9001:2015 ve ISO14001:2015 |

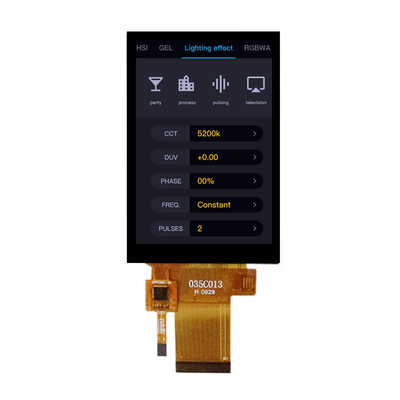

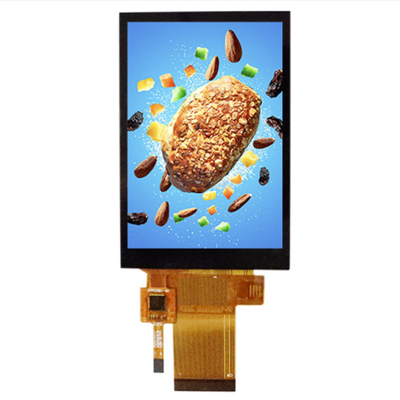

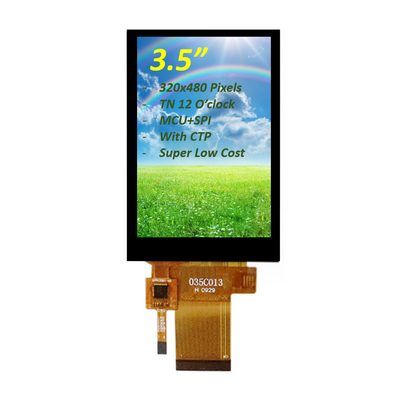

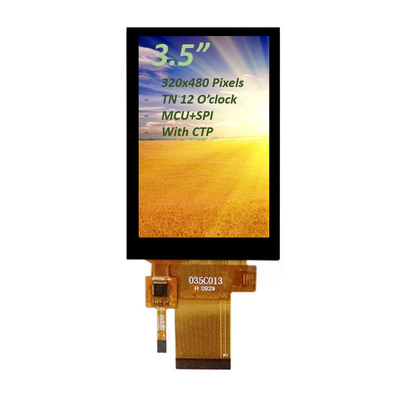

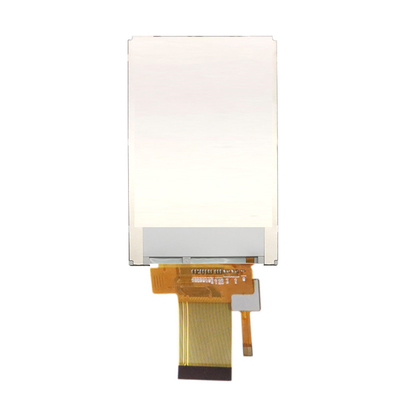

3ILI9488 MCU arayüzü ile.5 inçlik TFT LCD ekran,3.5 inç kapasitif dokunmatik panel TFT LCD ekranıÜrün Görüntüsü
Optik Spesifikasyon
| Ürün | Simge | Durum | Min. | Türü | En fazla. | Birim | |
| Beyaz parlaklık (Orta) | Lv |
Θ=0 Normal Görme açısı IBL= 120mA |
- Hayır. | 300 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 20 | 40 | ms | ||
| Kontrast oranı | CR | - Hayır. | 500 | - Hayır. | - Hayır. | ||
|
Renk Renklilik (CIE1931) |
Beyaz | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Görme açısı |
Hor. |
ÇL |
CR≥10 |
- Hayır. | 70 | - Hayır. | |
| ΘR | - Hayır. | 70 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 60 | - Hayır. | |||
| ΘD | - Hayır. | 60 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | 57 | 60 | - Hayır. | % | |
| Optima Görünüm Yönü | Saat 12'de. | ||||||
Elektriksel Özellikler
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | 1.65 | 1.8 | 3.3 | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Arka ışık ünitesinin özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 90 | 120 | mA |
| LED voltajı | VL | - | 2.8 | 3.2 | V |
| LED çalışma ömrü | Saat. | 30000 | 40000 | - | Saat |
LCM arayüzü Pin Tanımı
|
Pin - Hayır, hayır. |
Simge | Görev |
| 1 | XL | Sol çizgiye dokun. |
| 2 | YU | Yukarı devreye dokunun. |
| 3 | XR | Sağ uç çizgisine dokun. |
| 4 | YD | Alt çizgiye dokunun. |
| 5 | GND | Toprak |
| 6 | IOVCC | Güç kaynağı 1.8V |
| 7 | VCC | Güç kaynağı 2.8V |
| 8 | FMARK | Çerçeve senkronizasyonu sinyali |
| 9 | CS | Çip seçimi giriş iğnesi (aktif düşük) |
| 10 | RS | Paralel olarak verileri/komut seçimi çubuğunu göster |
| 11 | WR/SPI_SCL | 8080 MCU paralel arayüzünde yazma etkinleştir / SCL pin Serial Clock olarak |
| 12 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir. |
| 13 | SPI_SDA | Seri veri girişi/çıkışı iki yönlü pin |
| 14 | SPI_SDO | Seri veriler çıkışı |
| 15 | Dönüştür | Dış sıfırlama girişi. |
| 16 | GND | Toprak |
| 17-32 | DB0-DB15 | MCU paralel arayüz veri otobüsü. |
| 33 | LEDA | LED arka ışık ((Anod) |
| 34-36 | LEDK | LED arka ışık (katot) |
| 37 | GND | Toprak |
| 38 | IM0 | Arayüz modunu seç |
| 39 | IM1 | Arayüz modunu seç |
| 40 | IM2 | Arayüz modunu seç |
FPC Pin Tanımı
| 1 | CTP_RST | Dokunmatik ekranı sıfırla |
| 2 | CTP_INT | Dokunmatik ekran kesinti sinyali |
| 3 | CTP_SDA | Dokunmatik ekran veri sinyali |
| 4 | CTP_SCL | Dokunmatik ekran saat sinyali |
| 5 | GND | Toprak |
| 6 | VDD | Güç kaynağı |
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3- Kalite güvenilirliğine bağlılık
SAEF, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001: 2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
ESP8266, ili9488 3,5 inçlik TFT ekranı ile bağlantılı
1. TFT_eSPI kitaplığını kullan
2. Yapılandırma içeriği
2-1) Cihaz nasıl kablolanmış?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX, sadece ESP8266 ve ili9488 ekranları için geçerli olan paralel bir çizgi gerektirdiğini gösterir.
* Diğer ekranlar, devre dışı yollardan kaçınmak için User_Setup.h ve User_Setup_Select.h'deki açıklamalara göre ayarlanmalıdır!!
Kullanıcı_Setup.h'yi değiştir
Kütüphane dizininde User_Setup.h dosyasını bulun ve TFT ekranının modeline göre açıklamaları değiştirin
#define ILI9488_DRIVER // UYARI: Diğer cihazlar SPI otobüsünü paylaşırsa ILI9488 ekran SDO'yu MISO'ya bağlamayın (CS yüksek olduğunda TFT SDO üçlü göstermez)
Bu sürücüyü iptal edin ve yorum için varsayılan li9341'i geri gönderin
İki parametre ekle.
#defin TFT_WIDTH 480
#defin TFT_HEIGHT 320
Çünkü ben 480*320 ekran kullanıyorum, dosyada ilgili parametreler yoktur, bu yüzden dosyada ilgili ekranın parametreleri varsa ekleyebilir ve doğrudan kullanabilirsiniz
Dosya aşağı kaymaya devam ediyor
#define TOUCH_CS PIN_D2 bulun ve yorum bırak (wiremap bağlantı noktasına karşılık gelir)
2-3) User_Setup_Select.h'yi değiştir
#include etkinleştir
#include etkinleştir
* Diğer ekran türleri için, tanımlanan iğnelerin kablo diyagramındakiyle aynı olup olmadığını kontrol etmek için ilgili User_Setups/Setup20_ILI9488.h sürücü dosyasını açmanız gerekir.
2-4) Bir koşu için deneyin.
Arduino'da -TFT_eSPI-Generic-Touch_calivrate örneğini açın (bu örneğe dokunma kalibrasyonu denir, dokunma kalibre edilmelidir)
Kütüphanede bulunan örnekleri takip edin ve canınızın istediği kadar oynayın
