Resim 1.77 Inç TFT LCD Ekranı SPI 128x160 ST7735 Sürücü Dokunmatik Ekran İsteğe bağlı, TFT LCD 1.77 Inch Ürün Tanımı

SFTO177DG-7062A-N1.77 inç portre modudur.128x160 nokta çözünürlüğü olan TFT LCD modülü. 8 bitli mpu arabirimini destekler, el cihazlarında, tıbbi cihazlarda ve bazı diğer küçük boyutlu tüketici elektroniklerinde yaygın olarak kullanılır. SFTO177DG-7062A-N FT LCD modülü, ST7735 IC ile (ILI9163V IC ile rekabet edilebilir) yerleşiktir. Analog (Vcc) için besleme voltajı 2.6V ila 3.3V arasında değişir, tipik değer 2.8V'dir. Bu modül parlaklığa karşı yüzey paneli,Görüş yönü 12 saat., 6'da gri ölçek tersine çevirme.

SF-TS177H-8784A-NModül bir Portre modu TFT-LCD'dir ve kısım numarası olmayan dirençli dokunmatik ekran seçeneği için de mevcuttur.SFTO177DG-7062A-TÇalışma sıcaklıkları -20°C'den +70°C'ye kadar; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.

Sıkça sorulan sorular:
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..

Resim 1.77 Inç TFT LCD Ekranı SPI 128x160 ST7735 Sürücü Dokunmatik Ekran İsteğe bağlı, TFT LCD 1.77 Inch Ürün Çizimi

Pin Açıklaması

1 NC NC

2 GND Sistemi zemin

3 BL_K arka ışık LED katodu.

4 BL_A Arka ışık LED atodu.

5 GND Sistemi zemin

6 RESET Reset Sinyal iğnesi (Low ′ etkinleştirilmiştir)

7 RS Veriler veya komut seçme düğmesi.

8 SDA Seri veri girişi/çıkışı PIN

9 SCK Seri arayüzü Saat girişi

10 IOVCC Güç kaynağı (1.8)

11 VCC Güç kaynağı ((2.8)

12 CS Çip Seçili (Low “ etkinleştirilmiştir)

13 GND Sistemi zemini

14 NC NC

Başlangıç kodu:

//ST7735S+HSD177
WriteComm ((0x11); //Uyku dışarı
Gecikme: 120ms
- ST7735S Çerçeve Hızı
WriteComm ((0xB1);
YazData ((0x05);
Yazma Verisi ((0x3A);
Yazma Verisi ((0x3A);
WriteComm ((0xB2);
YazData ((0x05);
Yazma Verisi ((0x3A);
Yazma Verisi ((0x3A);
WriteComm ((0xB3);
YazData ((0x05);
Yazma Verisi ((0x3A);
Yazma Verisi ((0x3A);
YazData ((0x05);
Yazma Verisi ((0x3A);
Yazma Verisi ((0x3A);
- Son ST7735S Çerçeve Hızı
WriteComm ((0xB4); //Dot inversyon
WriteData ((0x03);
WriteComm(0xC0);
YazData ((0x62);
WriteData ((0x02);
Yaz Data ((0x04);
WriteComm ((0xC1);
YazData ((0XC0));
WriteComm ((0xC2);
YazData ((0x0D);
Yaz Data ((0x00);
WriteComm ((0xC3);
YazData ((0x8D);
YazData ((0xEA);
WriteComm ((0xC4);
YazData ((0x8D);
YazData ((0xEE);
- ST7735S Güç Sırası
WriteComm ((0xC5); // VCOM
YazData ((0x0D);
WriteComm ((0x36); //MX, MY, RGB modu
Yazma Verisi ((0xC8));
ST7735S Gamma dizisi
WriteComm ((0xE0);
YazData ((0x0A);
YazData ((0x1F);
YazData ((0x0E);
Yaz Data ((0x17);
WriteData ((0x37);
Yaz Data ((0x31);
YazData ((0x2B);
Yaz Data ((0x2E);
YazmakData ((0x2C);
Yaz Data ((0x29);
Yaz Data ((0x31);
Yaz Data ((0x3C);
Yaz Data ((0x00);
YazData ((0x05);
WriteData ((0x03);
YazData ((0x0D);
WriteComm ((0xE1);
YazData ((0x0B);
YazData ((0x1F);
YazData ((0x0E);
Yaz Data ((0x12);
YazData ((0x28);
WriteData ((0x24);
YazData ((0x1F);
WriteData ((0x25);
WriteData ((0x25);
WriteData ((0x26);
YazData ((0x30);
Yaz Data ((0x3C);
Yaz Data ((0x00);
YazData ((0x05);
WriteData ((0x03);
YazData ((0x0D);
ST7735S Gamma dizisinin sonu.
WriteComm ((0x3A); //65k modu
YazData ((0x05);
WriteComm ((0x29); // Görüntüle

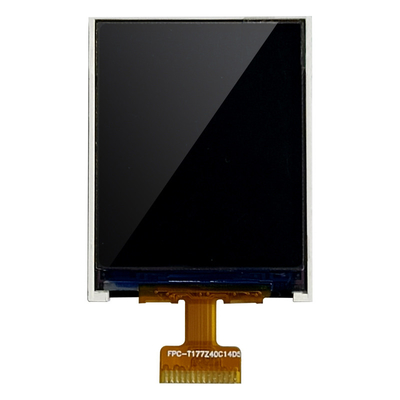

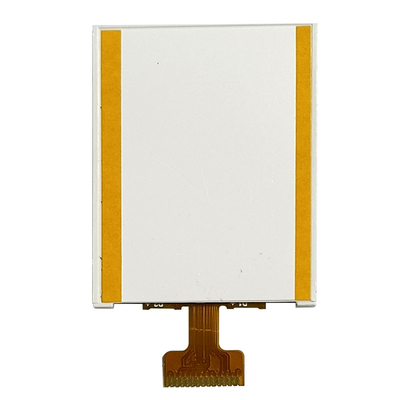

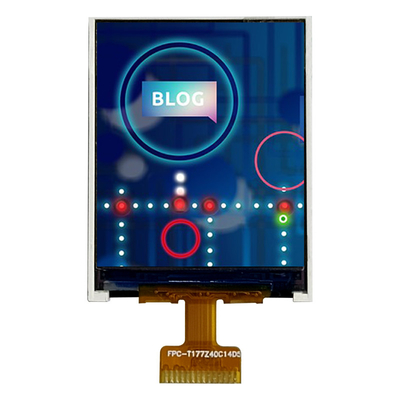

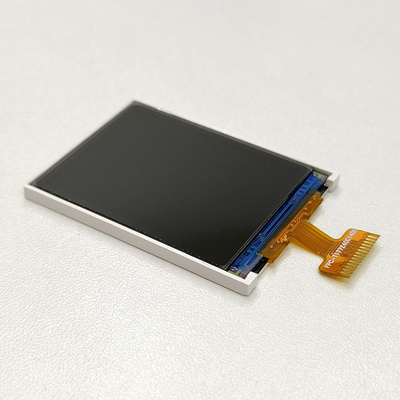

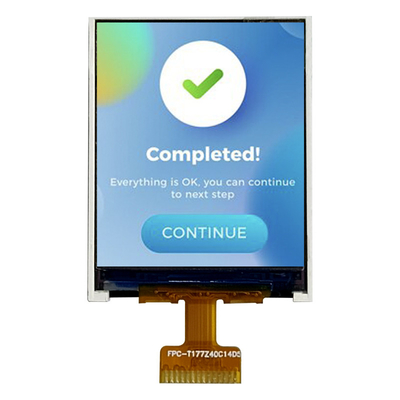

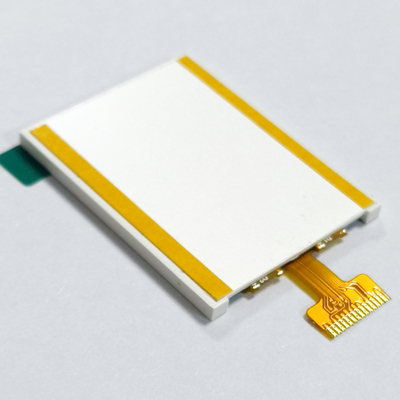

Resim 1.77 Inch TFT LCD Ekranı SPI 128x160 ST7735 Sürücü Dokunmatik Ekran Seçenek, TFT LCD 1.77 Inch Ürün Görüntüsü
