2.2'' Inch SPI TFT LCD Ekranı ILI9225G QCIF 176x220 Dokunmatik Panel Ekranı, Çin TFT üreticisi Ürün Tanıtımı

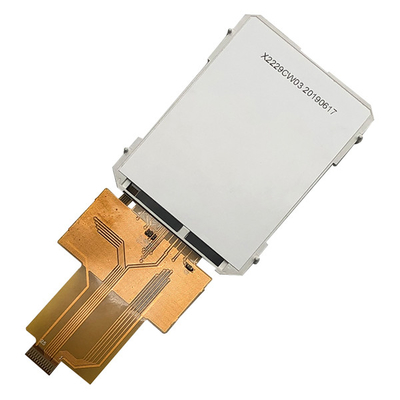

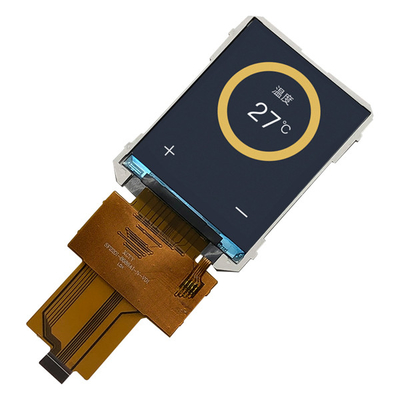

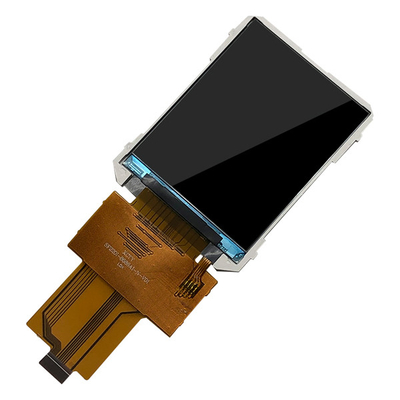

SF-TC220I-8686A1-N2.2 inç çaplı tam renkli QCIF 170x220 TFT LCD ekran ekranıdır. MCU tarafından kolayca kontrol edilir. Bu 2.2 inçlik dokunmatik ekranı olmayan TFT LCD (ifadesi) gömülü sistemlerde kullanılabilir,Endüstriyel cihaz, yüksek kaliteli ve renkli görüntü görüntü gerektiren güvenlik ve el cihazları.FFC/FPC kuyruk eşleri kolayca bulunabilen fiş soketleri ile.

SF-TC220I-8686A1-N, çeşitli uygulama ortamı nedeniyle birçok isteğe bağlı tasarıma sahiptir. EMI testini ve dirençli dokunmatik panel ile ve olmadan ciddi güvenilirlik testini destekler,kapasitif dokunmatik ekranla / olmadan, 1000 nit'e kadar daha yüksek parlaklık.

Özellikleri:

Sıkça sorulan sorular:

Örnek siparişi alabilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.

Peki ya teslimat süresi?

A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.

Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?

A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.

Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?

A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.

LCD modülü için bir siparişi nasıl devam ettirilir?

A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.

İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.

Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.

Dördüncüsü, üretimi düzenliyoruz.

LCD ürüne logomu yazdırmamın bir sakıncası var mı?

A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.

S7: Ürünler için garanti veriyor musunuz?

A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.

S8: Arızalı ile nasıl başa çıkılır?

A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.

İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..

2.2'' Inch SPI TFT LCD Ekranı ILI9225G QCIF 176x220 Dokunmatik Panel Ekranı, Çin TFT üreticisi Ürün Çizimi

2.2'' Inch SPI TFT LCD Ekranı ILI9225G QCIF 176x220 Dokunmatik Panel Ekranı, Çin TFT üreticisi Ürün Tanıtımı

Fabrika Tesisleri ve Sertifikaları

LCD dokunmatik ekran - dokunmatik
1.1 Rezistif dokunmatik ekran
iPhone'un ortaya çıkmasından önce, neredeyse sadece temas algılama kontrolü için basınç algılama kullanan, dirençli dokunmatik ekranlar kullanılıyordu.direnci tespit ederek dokunma konumunu belirlemek için doğrudan gerilim temasını gerektiren.

Dirençli dokunmatik ekranın ana kısmı, çok katmanlı kompozit bir film olan ekran yüzeyiyle çok iyi eşleşen bir dirençli film ekranıdır.Temel katman olarak cam veya sert plastik plaka katmanı kullanan, ve yüzey, dış yüzey sertleştirme katmanı ile kaplanmış, şeffaf bir oksit metal (şeffaf iletkenlik direnci) iletken katmanla kaplanmıştır,pürüzsüz ve sürtünme karşıtı plastik katman, ve iç yüzeyi de bir kaplama ile kaplanmıştır,ve aralarında iki katman geçiricik katman yalıtım ayırmak için çok küçük (az 1/1000 inç) şeffaf yalıtım noktaları vardırParmak ekrana dokunduğunda, iki katman iletken katman dokunma noktasında temas eder ve direnç değişir, X ve Y yönlerinde bir sinyal üretir.Daha sonra dokunmatik ekran denetleyiciye gönderilirKontrolör bu teması algılar, (X,Y) konumunu hesaplar ve sonra elde edilen konuma dayanarak fare davranışını simüle eder.Bu en temel prensip direnci teknolojisi dokunmatik ekranlar.

Yazar tarafından kullanılan dokunmatik ekran, bir dirençli dokunmatik ekran ve kendi dokunmatik ekran kontrol çipi XPT2046'dır (LCD ekranının arkasında U1 çipi vardır).XPT2046, 12 bit çözünürlüklü 125KHz slew rate adım adım yaklaşım A/D dönüştürücüsü ile 4 tel dokunmatik ekran denetleyici (SPI iletişim). XPT2046 1.5V'den 5.25V'ye kadar düşük voltajlı I/O arayüzlerini destekler. XPT2046 iki A/D dönüşümü yaparak basılmış ekranın konumunu algılayabilir,ve dokunmatik ekrana uygulanan basıncı ölçmeye ek olarakÇalışma sıcaklık aralığı -40°C~+85°C'dir.

Çip ADS7843 ve ADS7846 ile tamamen uyumludur ve bu çipin ayrıntılı kullanımı için bu iki çipin veri sayfasına bakabilirsiniz.
Notlar:

(1) XPT2046 çipi kullanılırken, doğrudan SPI iletişimini (hem yazılım hem de donanım) MISO terminali tarafından yüksek 12 bitlik veri çıkışını okumak için kullanın.ve sonra koordinat dönüştürme ve filtreleme işlemleri ile X ve Y koordinatlarını oku(Bu programlama sürecinde görülebilir)

(2) Özel fiziksel özellikleri nedeniyle, dirençli dokunmatik ekranın temel kullanımı, dokunmatik hatanın kalibrasyonunu gerektirir.ama aynı LCD tipi dirençli ekran kalibrasyon verileri kabaca yaklaşık;

(3) Dirençli dokunmatik ekranlar için kalibre edilmesi gereken bir mekanizmanın varlığı nedeniyle, kullanmadan önce kalibre edilmesi genellikle gereklidir.Kalibrasyon telafi parametrelerini kaydetmek için 24CXX (EEPROM) kullanabiliriz, ve sonra bilgisayarı her açtığımızda yeniden kalibre etmemiz gerekmez. (Son çare olarak, maliyeti göz önünde bulundurarak,Kalibrasyon verilerini flash olarak kaydetmek mümkün - çok tavsiye edilmez);

Dirençli dokunmatik ekranın avantajları: yüksek hassasiyet, düşük fiyat, güçlü müdahale karşıtı yetenek ve iyi kararlılık.
Rezistif dokunmatik ekranın dezavantajları: kolayca çizilmek, ışık geçirgenliği çok iyi değildir ve çok dokunmatik desteklemez.Aksi takdirde kayma küçük değildir)

1.2 Kapasitatif dokunmatik ekran
Günümüzde, tablet bilgisayarlar da dahil olmak üzere hemen hemen tüm akıllı telefonlar kapasitif ekranı dokunmatik ekran olarak kullanıyor. Kapasitif ekran, temas algılama kontrolü için insan vücudu algılama kullanımı.Doğrudan temas yok veya sadece hafif temas, dokunma koordinatlarını bulmak için indüklü akımı algılarak. (Şu anda, temel kapasitif dokunmatik ekran ana akımdır)

Kapasitif dokunmatik ekranların iki ana türü vardır:

1Yüzey kapasitif kapasitif dokunmatik ekran.

Yüzey kapasitif dokunmatik ekran teknolojisi ITO'yu (indium katran oksit,Bir şeffaf iletken malzeme) elektrik alanı algılama yoluyla ekran yüzeyinin dokunma davranışını algılamak için iletken filmAncak yüzey kapasitif dokunmatik ekranların bazı sınırlamaları vardır, sadece bir parmağı veya bir dokunuşu tanıyabilirler.

2Kapasitif dokunmatik ekran.

Projeksiyonlu kapasitif dokunmatik ekranlar, elektrostatik alan hatlarını yaymak için dokunmatik ekran elektrotlarını kullanan sensörlerdir.Genellikle projeksiyon kapasitif algılama teknolojisinde kullanılan iki tür kapasitans vardır: kendi kapasitans ve etkileşim kapasitans.

Mutlak kapasitans olarak da bilinen öz kapasitans, en yaygın olarak kullanılan yöntemdir ve öz kapasitans genellikle tarama elektrotundan ve zeminden oluşan kapasitansı ifade eder.Camın yüzeyinde, ITO'dan yapılmış kesişli ve boylamlı tarama elektrotları vardır ve bu elektrotlar ile zemin arasında kapasitif bir kutup oluşturur.bir kondansatör devre paralel olarak eklenir, böylece tarama hattının genel kapasitesini değiştirir.

Etkileşim kapasitesi, ayrıca uzanma kapasitesi olarak da bilinir, cam yüzeyinde kesişiminde kesişim ve boylamlı ITO elektrotlarının kesiminde bir kapasitans oluşturur.Etkileşimli kapasitans tarama yöntemi, dokunma noktasının konumunu belirlemek için her kesişmede kapasitans değişimini taramakDokunduğunda, bitişik elektrotların birleştirilmesini etkileyecek ve böylece kesişimdeki kapasitansı değiştirecek.ve etkileşimli kapasitans tarama yöntemi her kesişim kapasitans değeri ve kapasitans dokunduğunda değişimi algılayabilir, bu yüzden kendi kendine kapasitans tarama yönteminden daha uzun tarama süresi gerektirir ve X * Y elektrotları taramak ve tespit etmek gerekir.Hepsi etkileşimli kapasitif teknoloji kullanıyor.. (Yazarın atomik elit kartının LCD ekranı kapasitif bir dokunmatik ekran)

İletişimsel kapasitif dokunmatik ekran, dokunuş algılama matrisini oluşturmak için dikey ve yatay sütunlarda iki sütun elektrot kullanır.X eksenli elektrot ve Y eksenli elektrotHer hücrenin kapasitans değişikliğini tespit etmek için kullanılır.X ve Y eksenlerindeki şeffaf elektrot kapasitif ekranın doğruluğu ve çözünürlüğü, X ve Y eksenlerindeki kanal sayısına bağlıdır., ve daha fazla kanal, daha yüksek doğruluk.
