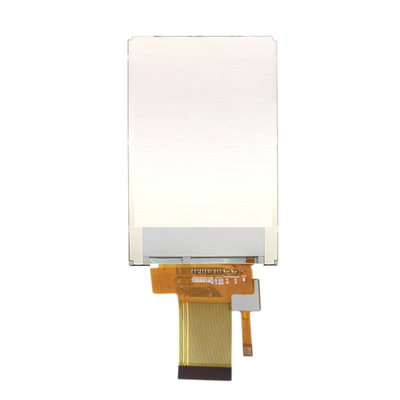

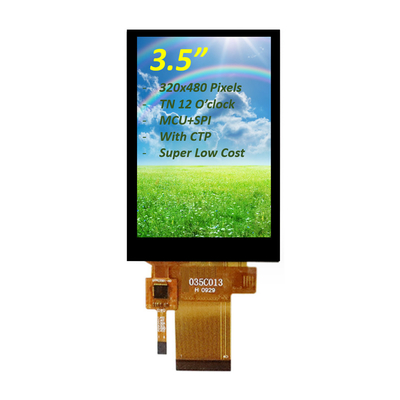

320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz

320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz
320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz 320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz

Büyük resim :  320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFTO350PY-7118A-CT
belge: SFTO350PY-7118ACT.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3 parça
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 1-5 hafta
Ödeme koşulları: L/C, T/T, Western Union, Paypal
Yetenek temini: Ayda 3000K adet

320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz

Açıklama
Ürün: 3,5 inç TFT LCD ekran Karar: 320x480HVGA
Görüntüleme yönü: saat 12 PIN numarası: 40pin
Arabirim: MCU 8/16BIT, SPI 3/4 kablo Yüzey Parlaklığı: 300 cd/m2(nit)
Anahat Dim.: 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) Etkin Alan: 48.96 ((H) x73.44 ((V) (mm)
dokunmatik ekran: Kapasitif dokunmatik panelli Sürücü IC: ILI9488
CTP Sürücüsü: FT6336U Bağlantı: Bağlama
Çalışma sıcaklığı.: -20℃ ila +70℃ saklama derecesi.: -30℃ ila +80℃
Sertifika: ISO9001:2015 / ISO1400:2015 uyma: REACH ve RoHS Uyumlu
Vurgulamak:

Kapasitif dokunuşlu TFT LCD Ekranı

,

320x480 HVGA TFT LCD Ekranı



Ürün Tanıtımı: Düşük maliyetli TN Tip 3.5 Inç TFT LCD Ekranı Kapasitatif Dokunmatik Ekranla



Özet:Düşük maliyetli TN Tipi 3.5 inçlik TFT LCD Ekranını sunmaktan mutluluk duyuyoruz. Çok çeşitli uygulamalar için mükemmel olan gelişmiş teknoloji ile uygun fiyatlılığı birleştiren yenilikçi bir çözüm.Bu ekran güvenilir bir MCU ile birlikte kullanımı kolay bir SPI arayüzü ve duyarlı kapasitif dokunmatik ekrana sahiptir, geliştiriciler ve üreticiler için ideal bir seçim.

Temel özellikleri:

  1. Kompakt Boyut: 3,5 inçlik boyutu, geniş görsel bir gayrimenkul sağlayarak alan kısıtlı projeler için mükemmel hale getirir.

  2. Yüksek çözünürlük: Yüksek çözünürlüklü ekran yetenekleri sayesinde uygulamalarınıza hayat veren net görüntülerden ve canlı renklerden keyif alın.

  3. Kapasitif dokunmatik ekran: Dahili kapasitif dokunmatik teknoloji, sorunsuz navigasyon ve etkileşime izin veren sezgisel bir kullanıcı deneyimi sağlar.

  4. MCU Uyumluluk: Çeşitli MCU'larla uyumlu çalışmak için tasarlanan bu ekran çok yönlü ve mevcut sistemlerinize entegre etmek kolaydır.

  5. SPI Arayüzü: SPI iletişim protokolü hızlı veri aktarımını sağlar ve etkileşimli uygulamalar için hızlı yanıt sürelerini sağlayarak sistem performansını artırır.

  6. Maliyet etkin bir çözüm: Düşük maliyetli bir seçenek olarak, bu ekran kalite veya performansı tehlikeye atmadan bütçe kısıtlamalarını karşılar.

Faydaları:

  • Kolay Entegrasyon: Açık çizimler ve belgelerle, bu ekranı projelerinize entegre etmek kolay ve zaman ve emek tasarrufu sağlar.

  • Geniş Uygulamalar: IoT cihazları, el cihazları, otomasyon sistemleri ve eğitim araçları da dahil olmak üzere çeşitli uygulamalar için uygundur.

  • Güçlü Dayanıklılık: Günlük kullanımlara dayanacak şekilde tasarlanmıştır, çeşitli ortamlarda uzun ömürlü ve güvenilirliği sağlar.

Uygulamalar:

  • Tüketici Elektronikleri: Akıllı ev cihazları, sağlık monitörleri ve taşınabilir oyun konsolları gibi küçük cihazlar için mükemmeldir.

  • Endüstriyel Kontrol Sistemleri: Kullanıcı katılımını ve operasyonel verimliliği artırarak HMI (İnsan-Makine Arayüzü) uygulamaları için idealdir.

  • Eğitim Projeleri: Öğrenciler ve hobiler için harika bir araç, öğrenmeyi ve prototip yapmayı etkileşimli ve eğlenceli hale getiriyor.

Sonuç:Düşük Maliyetli TN Tip 3.5 Inç TFT LCD Ekranı Kapasitatif Dokunmatik Ekranla bütçe dostu ancak yüksek performanslı bir ekran çözümü arayan geliştiriciler için bir oyun değiştiricisidir.İster yeni bir ürün oluşturun ister mevcut bir ürünü geliştirin, bu ekran başarılı olmak için ihtiyacınız olan güvenilirliği ve işlevselliği sunar. Bugün başlayın ve bu olağanüstü ekranla projenizi yükseltin!





Özellikleri



Ürün: 3.5 inçlik TFT LCD ekranı
Karar: 320x480 HVGA
Arayüz: MCU 8/16BIT, SPI 3/4 kablo
Pin Numarası: 40 pin
Görme yönü: Saat 12'de.
Yüzey Parlaklığı: 300 Cd/m2 ((nits)
Çizelge: 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm)
Etkin Alan: 48.96 ((H) x73.44 ((V) (mm)
Dokunmatik ekran: Kapasitatif dokunmatik panel ile
CTP Sürücüsü: FT6336U
Sürücü İK: ILI9488
Bağlantı: Bağlama
Çalışma Temp.: -20°C +70°C
Depolama sıcaklığı: -30°C +80°C
Sertifika: ISO9001:2015 / ISO1400:2015
Uygunluk: REACH ve RoHS uyumlu







Mekanik Boyut



320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz 0





Optik Spesifikasyon



Ürün Simge Durum Min. Türü En fazla. Birim
Beyaz parlaklık (Orta) Lv

Θ=0Normal.

İzlemeAçı

IBL= 120mA

- Hayır. 300 - Hayır. cd/m2
Yanıt süresi Tr+Tf   - Hayır. 20 40 ms
Kontrast oranı CR   - Hayır. 500 - Hayır. - Hayır.

Renk

Renklilik (CIE1931)

Beyaz Wx   0.292 0.307 0.322
    Wy.   0.312 0.327 0.342

Görme açısı

Hor.

ÇL

CR≥10

- Hayır. 70 - Hayır.
    ΘR   - Hayır. 70 - Hayır.


Ver

- Evet.   - Hayır. 60 - Hayır.
    ΘD   - Hayır. 60 - Hayır.
Parlaklık tekdüzeliği Ortalama Θ=0 80 90 - Hayır. %
Renk aralığı NTSC Θ=0 57 60 - Hayır. %
Optima Görünüm Yönü Saat 12'de.

Ölçme Durumu

> Etrafı ölçmek: karanlık oda

> LED akımı IL: 120mA

> Oda sıcaklığı: 25±2°C

> 15 dakikalık ısınma süresi





Elektriksel Özellikler



Ürün Simge - Min. Tipik. - Max. - Hayır. Birim
Analog besleme voltajı VDD 2.4 2.8 3.3 V
Dijital besleme voltajı VDDI 1.65 1.8 3.3
Giriş sinyali Voltajı HIV 0.7VDDI - VDDI V
  VIL GND - 0.3VDDI V





Arka ışık ünitesinin özellikleri



Ürün Simge Min. Tip En fazla. Birim
LED akımı İL - 90 120 mA
LED voltajı VL - 2.8 3.2 V
LED çalışma ömrü Saat. 30000 40000 - Saat





LCM arayüzü Pin Tanımı



Pin

- Hayır, hayır.

Simge Görev
1 XL Sol çizgiye dokun.
2 YU Yukarı devreye dokunun.
3 XR Sağ uç çizgisine dokun.
4 YD Alt çizgiye dokunun.
5 GND Toprak
6 IOVCC Güç kaynağı 1.8V
7 VCC Güç kaynağı 2.8V
8 FMARK Çerçeve senkronizasyonu sinyali
9 CS Çip seçimi giriş iğnesi (aktif düşük)
10 RS Paralel olarak verileri/komut seçimi çubuğunu göster
11 WR/SPI_SCL 8080 MCU paralel arayüzünde yazma etkinleştir / SCL pin Serial Clock olarak
12 RD 8080 MCU paralel arayüzünde okuma etkinleştir.
13 SPI_SDA Seri veri girişi/çıkışı iki yönlü pin
14 SPI_SDO Seri veriler çıkışı
15 Dönüştür Dış sıfırlama girişi.
16 GND Toprak
17-32 DB0-DB15 MCU paralel arayüz veri otobüsü.
33 LEDA LED arka ışık ((Anod)
34-36 LEDK LED arka ışık (katot)
37 GND Toprak
38 IM0 Arayüz modunu seç
39 IM1 Arayüz modunu seç
40 IM2 Arayüz modunu seç





FPC Pin Tanımı



1 CTP_RST Dokunmatik ekranı sıfırla
2 CTP_INT Dokunmatik ekran kesinti sinyali
3 CTP_SDA Dokunmatik ekran veri sinyali
4 CTP_SCL Dokunmatik ekran saat sinyali
5 GND Toprak
6 VDD Güç kaynağı





Ürün Görüntüsü

320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz 1320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz 2

Fabrika Tesisleri ve Sertifikaları

320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz 3320x480 HVGA 3.5 Inch TFT LCD Ekranı MCU + SPI Kapasitif Dokunmatik Ekranlı Arayüz 4

Sık Sorulan Sorular



Örnek siparişi alabilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.



Peki ya teslimat süresi?

A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.



Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?

A: Düşük MOQ. Örnek kontrolü için 3-5 adet mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.



Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?

A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.



LCD modülü için bir siparişi nasıl devam ettirilir?

A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.

İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.

Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.

Dördüncüsü, üretimi düzenliyoruz.



LCD ürüne logomu yazdırmamın bir sakıncası var mı?

A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.



S7: Ürünler için garanti veriyor musunuz?

A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.



S8: Arızalı ile nasıl başa çıkılır?

A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.

İkincisi, garanti süresi boyunca küçük miktarlarda yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..



Arama anahtar kelimesi: CTP ile 3.5 inç TFT LCD ekranı, PCAP TFT LCD 3.5 inç, tft 3.5", 3.5" tft lcd, 3.5" tft lcd, 3.5 inç tft lcd, tft lcd 3.5, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran,3,5 inçlik LCD ekran, 320x480 TFT, 3,5 inç 320x480, 3,5 inç RGB
