Ürün ayrıntıları:
|
| Ürün: | 10,1 inç TFT LCD Ekran | Karar: | 1280RGBx800 |
|---|---|---|---|
| Yüzey Parlaklığı: | 420 cd/m2(sirke) | dokunmatik ekran: | RTP |
| Arabirim: | 8 bit-LVDS arayüzü | Görüntüleme yönü: | IPS, Tüm bakış açısı (85/85/85/85) |
| PIN numarası: | 40pin | Anahat Dim.: | 229,46 (Y) x149,1(D) x 4,3(D) (mm) |
| Aktif Alan: | 216,96 (Y) x 135,6(D) (mm) | Yüzey Tedavisi: | Sert kaplama(3H) |
| Ekran Renkleri: | 16,7 milyon | Bağlantı: | ZIF |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 10,1 inç TFT LCD Ekran |
||

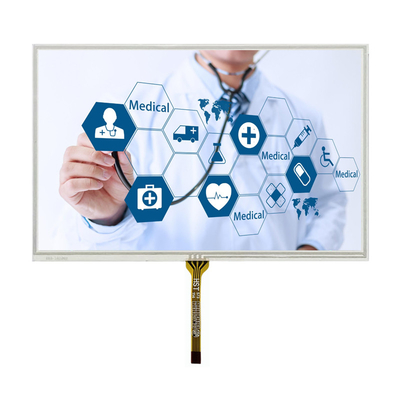

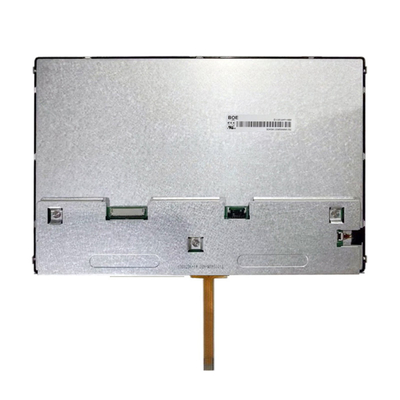

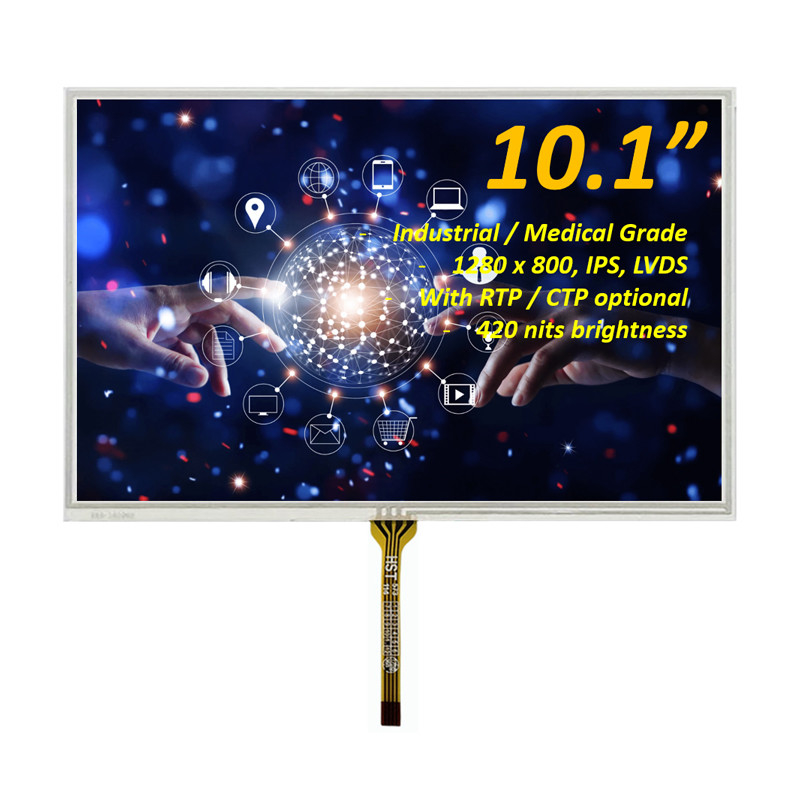

10.1 inçlik TFT LCD Ekran 1280x800 çözünürlüklü Resistive dokunmatik panel Ürün Tanıtımı
SAEF Teknolojisi SFTO1010LX-7047A-T TFT LCD ekranı, 1280x800 piksel çözünürlüğü ile 10.1 inç IPS tipi tam görme açısı ekranıdır.SFTO1010LX-7047A-T yüksek parlaklıklı TFT LCD ekranı 3.9V ((Max değer) işletim voltajı için. Vdd 2.3V'den 3.6V'ye kadar.
SFTO1010LX-7047A-T, Resistive dokunma paneli ile tasarlanmıştır. Bu TFT modülü 420cd/m2 parlaklığa sahiptir ve endüstriyel sayaç ve aletlerde, tıbbi cihazlarda, GPS cihazında,POS terminali, nakit okuyucu, tarayıcı, ev otomasyonu, konferans telefonu, analizörler, ev cihazı, ev otomasyonu, güvenlik sistemi vb.
Özellikleri
Bu 10,1 inçlik endüstriyel TFT ekranı -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir, depolama sıcaklığı -30°C'den +80°C'ye kadar değişir.
Bu 10,1 inçlik TFT, 16,7M renk görüntüler.
Bu 10.1 inçlik LCD dokunmatik ekranın dış boyutu 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm), VA 216.96 (H) X 135.6 ((V) (mm) dir.
Bu 10.1 inçlik TFT Ekranı, 8 bit-LVDS arayüzünü, 40 pin (zif bağlantısı) destekliyor.
Bu TFT ekran 10.1 inç bir IPS tüm bakış yönü
Bu 10.1" TFT LCD için kapasitif dokunmatik ekranlı bir verion tasarladık.SFTO1010LX-7047A-CT.
Bu 10.1" TFT ekranı için, tavsiyeSFRA101H-1280800A-CTiçinHDMI bağlantısı olan Raspberry Pi ile uyumludur.
| Ürün: | 10.1 inçlik TFT LCD Ekranı |
| Karar: | 1280 RGB X 800 |
| Yüzey Parlaklığı: | 420 Cd/m2 ((nits) |
| Arayüz: | 8 Bit-LVDS Arayüzü |
| Dokunmatik ekran: | Rezistif dokunmatik panel |
| Pin Numarası: | 40 pin |
| Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
| Çizelge: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) |
| Etkin Alan: | 216.96 (H) X 135.6 ((V) (mm) |
| Görüntüleme Renkleri: | 16.7 M |
| Yüzey Tedavisi: | Sert kaplama ((3H) |
| Bağlantı: | ZIF |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
10.1 inçlik TFT LCD Ekran 1280x800 çözünürlüklü Resistive dokunmatik panel Ürün Çizimi
Mutlak Maksimum Reytingler
Not 1: Ta 50oC'nin altında ise, maksimum nem %90RH, Ta 50oC'nin üzerinde ise mutlak nem %60RH'dan az olmalıdır.
Not 2: Çalışma sıcaklığı -10°C civarında olduğunda yanıt süresi son derece yavaş olur ve yüksek sıcaklıkta çalıştırıldığında arka zemin daha koyu olur.
DC Özellikleri
Not 1: Önce VDD ve VGL'yi LCD'ye uyguladığınızdan emin olun ve sonra VGH uygulayın.
Not 2: VDD ayarları müşteri'nin sistem kartının sinyal çıkış voltajına uymalıdır.
Not 3: Tipik VCOM sadece bir referans değeri olup, her LCM'ye göre optimize edilmelidir.
Optik özellikleri
Pin Tanımı
10.1 inçlik TFT LCD Ekran 1280x800 çözünürlüklü Resistive dokunmatik panel Ürün Çizimi
Fabrika Tesisleri ve Sertifikaları
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
SAEF Technology, Çin merkezli küresel önde gelen TFT LCD ekran üreticisidir.22 inçlik yuvarlak1,28 inçlik yuvarlak,1.44", 1.54", 1.77, 2", 2.1" yuvarlak, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 inç, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" ve 28" TFT (aktif alanın çapraz boyutu) vb. Bu web sitesinde 300'den fazla TFT standart modeli listelenmiştir;Ayrıca, müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir.
SAEF TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre nitelik kazanmıştır.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.SAEF TFT LCD ekranları, çeşitli çözünürlüklerde ve dokunmatik ekran seçeneğinde dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arabirime sahiptir.SAEF TFT modülleri, endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
