Ürün ayrıntıları:
|
| Ürün: | 7 inçlik TFT LCD ekranı | Çalışma sıcaklığı.: | -30°C - +75°C |
|---|---|---|---|
| Yüzey Parlaklığı: | 1000 cd/m2(nit) | Karar: | 1024 RGB x 600 |
| Arabirim: | RGB | PIN numarası: | 50 pin. |
| Görüntüleme yönü: | IPS, Tüm bakış açısı (85/85/85/85) | Anahat Dim.: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (mm) |
| Aktif Alan: | 154,21(Y)x85,92(D) (mm) | dokunmatik ekran: | CTP Opsiyonel |
| Yüzey Tedavisi: | Sert kaplama(3H) | Ekran Renkleri: | 16,7 milyon |
| Bağlantı: | Eklenti | saklama derecesi.: | -30℃ ila +80℃ |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1024x600 TFT LCD Ekranı,50 pinlik TFT LCD Ekranı |
||

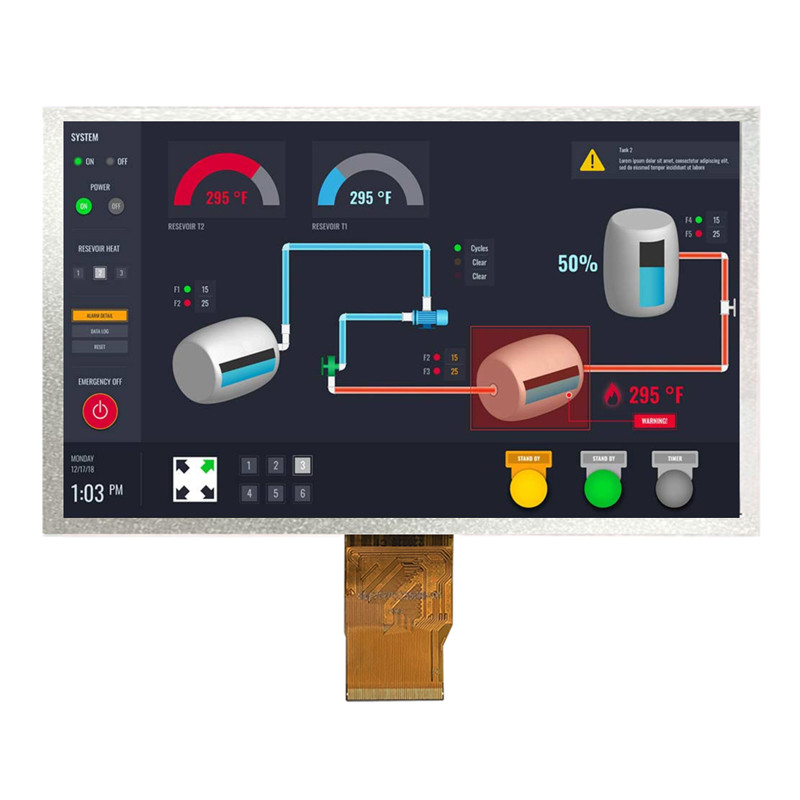

7 inç TFT LCD Ekran Geniş Sıcaklık İşlem 1024x600 HMI Ekran RGB 50 pin Ürün Tanıtımı
SFTO700XC-7026AN TFT LCD ekranı, 1024x600 piksel çözünürlükte 7 inçlik IPS tipi tam açı ekranıdır.Bu TFT ekranı SFTO700XC-7026AN 3.3V ((güç voltajı), Vdd 3.0V'den 3.6V'ye kadar.

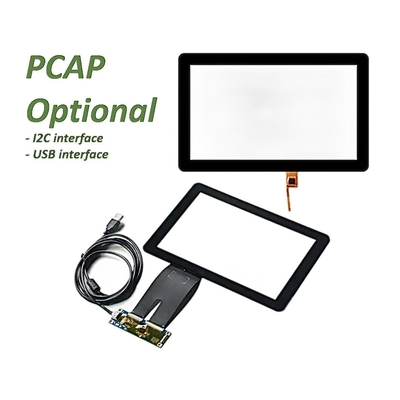

SFTO700XC-7026AN kapasitif dokunmatik panel, IIC ve USB arayüzü ile tasarlanmıştır.TFT dokunmatik LCD SFTO700XC-7026AN iyi kalitedeEndüstriyel düzeyde bir ekran olarak, bu ürün endüstriyel ve tıbbi uygulamalarda, POS terminali, HMI, ev otomasyonu, güvenlik sistemi vb.
| Ürün: | 7 inçlik TFT LCD ekranı |
| Yüzey Parlaklığı: | 1000 Cd/m2 ((nits) |
| Çalışma Temp.: | -30°C +75°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Pin Numarası: | 50 pin. |
| Karar: | 1024 RGB X 600 |
| Arayüz: | RGB |
| Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
| Etkin Alan: | 154.21 ((H) x85.92 ((V) (mm) |
| Çizelge: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (mm) |
| Dokunmatik ekran: | CTP Seçeneklidir |
| Görüntüleme Renkleri: | 16.7 M |
| Yüzey Tedavisi: | Sert kaplama ((3H) |
| Bağlantı: | Plug-in |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
Özellikleri
Bu 7 inçlik TFT Ekranı, aktif anahtarlama cihazları olarak amorf silikon TFT'leri (ThinFilm Transistors) kullanan renkli aktif matris TFT LCD'dir.
Bu PCAP TFT LCD 7 inçlik ekran kapasitif dokunmatik ekranla tasarlanmıştır, kapak camı müşterinin gereksinimleri olarak özelleştirilebilir.
Bu 7 inçlik TFT ekranı renk aralığı %50 Min. %45'tir.
Bu 7 inçlik LCD TFT'nin yanıt süresi Typ. 30ms, Max. 35ms.
Bu 7 inçlik 1024x600 TFT ekranı, Typ:1000 Min kontrast oranına sahiptir:800.
Bu 7 inçlik RGB TFT, -30 derece ile +75 derece arasında geniş bir sıcaklıkta çalışır.
7 inç TFT LCD Ekran Geniş Sıcaklık İşlem 1024x600 HMI Ekran RGB 50 pin Ürün Çizimi
LCD modülünün elektrik özellikleri
Pin Tanımı
I: giriş, O: çıkış, P: güç
Not 1: DE/SYNC modunu seçin. Normalde yüksek çek.DE modunu seçtiğinizde, MODE=1 ′′, VS ve HS yüksek çekmelidir.SYNC modunu seçtiğinizde, MODE= ′′0 ′′, DE topraklanmış olmalıdır.
Not 2: 18 bitlik RGB verileri girildiğinde, R, G ve B verilerinin iki alt bitinin yerleştirilmesi gerekir.
Not 3: Veriler DCLK'nın düşme kenarında kilitlenmelidir.

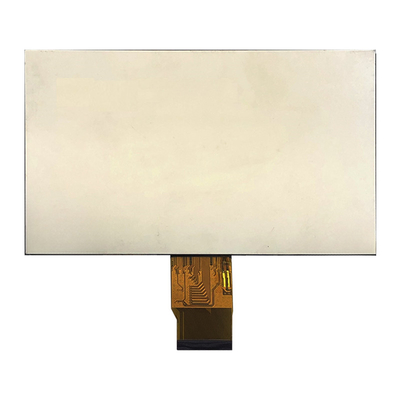

7 inç TFT LCD Ekran Geniş Sıcaklık İşlem 1024x600 HMI Ekran RGB 50 pin Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
SAEF Technology, Çin merkezli küresel önde gelen TFT LCD ekran üreticisidir.22 inçlik yuvarlak1,28 inçlik yuvarlak,1.44", 1.54", 1.77, 2", 2.1" yuvarlak, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" yuvarlak, 3.5", 3.6" yuvarlak, 3.7", 4" yuvarlak, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" ve 28" TFT (aktif alanın çapraz boyutu) vb.Bu web sitesinde 300'den fazla TFT standart modeli listelenmiştir.Üstelik, müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir.
SAEF TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre nitelik kazanmıştır.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.SAEF TFT LCD ekranları, çeşitli çözünürlüklerde ve dokunmatik ekran seçeneğinde dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arabirime sahiptir.SAEF TFT modülleri, endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
