Ürün ayrıntıları:
|
| Ürün: | 5 inçlik TFT LCD ekranı | Karar: | 720x1280 nokta |
|---|---|---|---|
| Arabirim: | MIPI | dokunmatik ekran: | PCAP |
| Görüntüleme yönü: | IPS Tüm bakış açısı ((85/85/85/85) | PCAP Yapısı: | GFF |
| LCD Denetleyici: | ILI9881C | CTP Denetleyicisi: | GT5688 |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | PIN numarası: | 25 iğne |
| Bağlantı: | ZIF FPC | Yüzey Parlaklığı: | 300 cd/m2(nit) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 5 inçlik TFT Ekran Üretici,Portre Tipi PCAP TFT Ekranı,5 inç PCAP TFT Ekranı |
||
5 Inch TFT Ekran Üreticisi, Portre Tipi 5 Inch PCAP TFT Ekran Tanıtım
Özellikleri
Ürün Bilgisi
| Ürün: | 5 inçlik TFT LCD ekranı |
| Karar: | 720x1280 Noktalar |
| Arayüz: | MIPI |
| Görme yönü: | IPS Tüm Görme açısı ((85/85/85/85) |
| Dokunmatik ekran: | PCAP |
| PCAP yapısı: | GFF |
| CTP kontrolörü: | GT5688 |
| LCD denetleyici: | ILI9881C |
| Kapağın cam boyutu: | Özelleştirilebilir |
| Bağlantı: | ZIF FPC |
| Pin Numarası: | 25 Pin |
| Yüzey Parlaklığı: | 300 Cd/m2 ((nits) |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
5 Inch TFT Ekran Üreticisi, Portre Tipi 5 Inch PCAP TFT Ekran Çizimi
DC Özellikleri
Not: Yukarıdan daha yüksek bir voltaj modülü hasarlandırabilir. Tüm voltajlar VSS = 0V'ye göre belirtilmiştir.
Arka ışık Elektrikli-optik özellikler
1. Tekdüzelik = Min/Max * 100%
2. LED ömrü aşağıdaki şekilde tanımlanır:Son parlaklık orijinal parlaklığın% 70'indedir;Öğütlenmiş Yöntem: (X * Y: Işık Alanı);
Optik özellikleri
Ölçüm koşulları:1Etrafı ölçün: karanlık oda; 2. çevre sıcaklığı: 25±2°C; 3. 30 dakikalık ısınma süresi.
TFT LCD Pin Tanımı
Pin1, LEDA LED Anod
Pin2, LEDK LED Katod
Pin3, VCC güç kaynağı 2.8V
Pin4, IOVCC Güç kaynağı 1.8V/2.8V Voltaj
Pin 5, GND Power Ground.
Pin6, CLKP DSI-CLK+ saat sinyali
Pin7, CLKN DSI-CLK- saat sinyali
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- veri sinyalleri
Pin10, D0P DSI-D0+ veri sinyalleri
Pin11, GND Power Ground.
Pin12, D1N DSI-D1- veri sinyalleri
Pin13, D1P DSI-D1+ veri sinyalleri
Pin14, GND Power Ground.
Pin15, D2N NC DSI-D2 veri sinyalleri
Pin16, D2P NC DSI-D2+ veri sinyalleri
Pin17, GND Power Ground.
Pin18, D3N NC DSI-D2 veri sinyalleri
Pin19, D3P NC DSI-D2+ veri sinyalleri
Pin20, GND Power Ground.
Pin21, TE Güç kaynağı 2.8V
Pin22, LCD_ID LCD_ID
Pin23, Reset Kaydet Pin seçin
Pin24, GND Power Ground.
Pin25, GND Power Ground.
CTP Pin tanımı
Pin1, GND.
Pin2, SDA - 2.8V
Pin3, SCL - 2.8V
Pin4, VDD - 3.3V
Pin5, INT
Pin 6, RST.

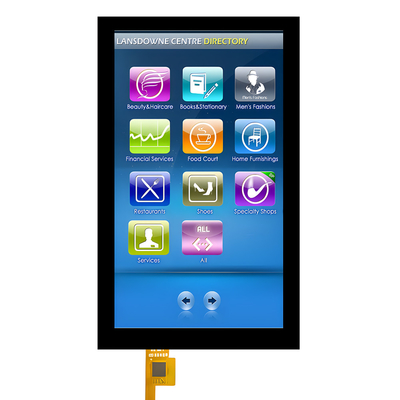

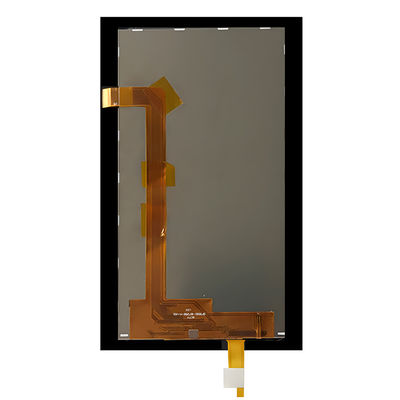

5 Inch TFT Ekran Üreticisi, Portre Tipi 5 Inch PCAP TFT Ekran Görüntüsü
Projectioned Capacitive (PCAP) dokunmatik ekran
Projeksiyon kondansatörü (PCAP) dokunmatik teknolojisi hızlı ve hassas yanıt ve profesyonel düzeyde güvenilirlik sağlar.Saef Technology'nin projeksiyon kapasitif dokunmatik ekranı özellikle zorlu endüstriyelAyrıca PCAP dokunmatik ekranlarını sıvı kristal ekranlarla (LCD) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
Fabrika Tesisleri ve Sertifikaları
