Ürün ayrıntıları:
|
| Ürün: | 4.3 inçlik TFT ekranı | Karar: | 480x272 |
|---|---|---|---|
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Sürücü IC: | ST7283 |
| dokunmatik ekran: | Hayır (RTP ve CTP isteğe bağlı) | PIN numarası: | 40 PIN |
| Bağlantı: | ZIF FPC 46mm | Yüzey Parlaklığı: | 500 cd/m2 (sirke) |
| Çalışma gerilimi: | 3.3V | Arabirim: | RGB |
| Çalışma sıcaklığı.: | 20°C - +70°C | saklama derecesi.: | -30℃ ila +80℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480*272 piksel TFT LCD Ekranı,4.3 İnç TFT LCD Ekran |
||

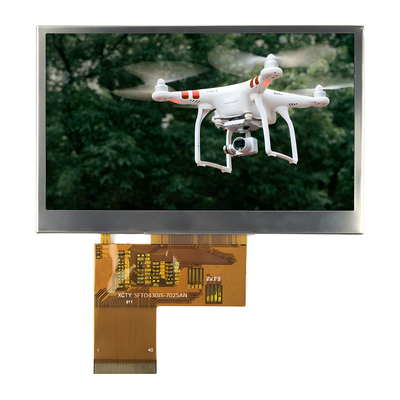

4.3 inç IPS 480*272 Piksel TFT LCD Ekranı, RGB 4.3 Inch TFT Ekranı PRoduct Giriş
Ürün Hızlı İncelemesi
4,3 inç TFT LCD Modülü, 4,3 inç TFT Modülü
Çözünürlük: 480x272 nokta
Görünüm Yönü: IPS, Tüm Görme Açıları
Arayüz: RGB
Operasyon sıcaklığı: -20°C - +70°C
Sürücü IC:ST7283
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 500
Çukurlu çerçeve: Hayır
Dokunmatik Panel: Resistif Dokunmatik Ekran
Açıklama
Bu RGB 4,3 inçlik ekran yeterince parlaklığa sahiptir ve iç veya dış kullanım için 300nits, 500nits, 1000nits, 1500nits parlaklık sağlayabilir.IPS teknolojisi ve 16 milyon renk sayesindeHer açıdan harika görünüyor.
Bu dokunmatik ekran ekranı, dirençli dokunma algılamasını kullanır, bu da dışarıda kullanmak için mükemmel bir seçim haline getirir. Yağmur damlaları dokunma olarak kaydedilmez ve kullanıcılar eldiven giyebilir.
Bu dokunmasız 4,3 inçlik monitör bizim dirençli ve kapasitif dokunma ekranlarımızla aynı iğne çıkışını paylaşıyor.
Ürün Bilgisi
| Ürün: | 4.3 inçlik TFT ekranı |
| Karar: | 480x272 |
| Yüzey Parlaklığı: | 500 Cd/m2 (nits) |
| Görme yönü: | IPS, Tüm Görme Açıları |
| Arayüz: | RGB |
| Sürücü İK: | ST7283 |
| Pin Numarası: | 40 Pin |
| Dokunmatik ekran: | Hayır (RTP ve CTP isteğe bağlı) |
| Bağlantı: | ZIF FPC 46mm |
| Çalışma Voltajı: | 3.3V |
| Çalışma Temp.: | 20°C +70°C'ye kadar |
| Depolama sıcaklığı: | -30°C +80°C |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
4.3 inç IPS 480*272 Piksel TFT LCD Ekranı, RGB 4.3 Inch TFT Ekranı PRoductÇizim
Pin Tanımı
| - Hayır, hayır. | Pin adı | İ/Ç | Açıklama |
| 1 | LED-K | Ben... | LED Katod |
| 2 | LED-A | Ben... | LED Anod |
| 3 | VSS | Ben... | Güçlü Yer |
| 4 | VDD | Ben... | Güç Kaynağı |
| 5 - 12 | R00-R07 | Ben... | Kırmızı veri sinyali (LSB) |
| 13-20 | G00-G07 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21-28 | R00-R07 | Ben... | Mavi Veri Sinyalı (LSB) |
| 29 | VSS | Ben... | Güçlü Yer |
| 30 | DLCK | Ben... | Saat sinyali her tarihte örneklemek için |
| 31 | DISP | Ben... | Açma/kapama sinyalini göster |
| 32 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 33 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 34 | DE | Ben... | Girdi verileri etkinleştir |
| 35 | NC | - | Açılmış |
| 36 | GND | Ben... | Güçlü Yer |
| 37 | XR | Ben... | Dokunmatik Panel PIN |
| 38 | YD | Ben... | Dokunmatik Panel PIN |
| 39 | XL | Ben... | Dokunmatik Panel PIN |
| 40 | YU | Ben... | Dokunmatik Panel PIN |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 3.0-3.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Besleme akımı | IDD | - | TBD | - | mA | VDD=3.3V, Ta=25°C |
| Giriş voltajı | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Giriş sızıntı akımı | IIL | - | TBD | - | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 20.3 | 22.4 | 24 | V | Eğer=20mA | - |
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 448 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 500 | - | Cd/m2 | Eğer=20mA | - |
| LCM için tekillik | - | 70 | 75 | - | % | Eğer=20mA | - |
| Arka ışık rengi | Beyaz | ||||||
Bizimle İletişim
Projeleriniz hakkında bilgi almak isteriz, herhangi bir sorunuz varsa, bize sales2@saef.com.cn adresinde ulaşabilirsiniz.
