Ürün ayrıntıları:
|
| Ürün: | 4.3 İnç TFT LCD Ekran | Karar: | 480x800 Piksel |
|---|---|---|---|
| Arabirim: | RGB | Görüntüleme yönü: | Tüm Görme Açıları (IPS) |
| dokunmatik ekran: | Dirençli Dokunmatik Ekranlı | Yüzey Parlaklığı: | 300 cd/m2 ( Özelleştirilebilir ) |
| Sürücü IC: | HX8369-A01 | Sürüş Gerilimi: | 2,8 V |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Bağlantı: | ZIF FPC (Özelleştirilebilir) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Rezistif dokunmatik ekran RGB TFT ekranı,480x800 RGB TFT Ekranı,Dikey LCD RGB TFT Ekranı |
||
4.3 inç RGB TFT Ekranı 480x800 Resistif Dokunmatik Ekranlı PikselÜrün Tanıtımı
Ürün Hızlı İncelemesi
Boyutu: 4.3 inç IPS TFT Ekranı
Çözünürlük: 480 x 800 nokta
Görünüm Yönü: IPS tüm bakış açıları
Arayüz: RGB
Sürücü IC:HX8369
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 300
Dokunmatik ekran: Resistif dokunmatik panel
Ürün Tanımı
SAEF TECHNOLOGY SF-TC430S-8501A-T, 480x800 (480 yatay x 800 dikey piksel dizisi) çözünürlüğü ile 4.3 inçlik tam TFT-LCD ekranıdır.LCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 2.6V'den 3.3V'ye kadar, tipik bir voltaj 2.8V'dir. RGB arayüzünü destekler. Bu 4.3 inçlik dokunmatik ekran modülü, gömülü sistemlerde TFT ekranı gerektiren yüksek kaliteli renkli görüntüler için kullanılabilir.Otomasyon, GPS, tıbbi ekipman, endüstriyel ekipman, güvenlik ekipmanları vb.
SF-TC430S-8501A-T, daha parlak arka ışık gerektiren uygulamalar için uygun olan 300 cd/m2 (tipik değer) parlaklığı olan IPS-LCD tipi bir TFT'dir. Lütfen satış temsilcimizle iletişime geçin.Yüzey parlaklığı 1000cd/m2'ye özelleştirilebilirBu dirençli dokunmatik ekran TFT 4.3 inçlik ekran, -20 ° C'den +70 ° C'ye kadar sıcaklıklarda çalışabilir; Depolama sıcaklığı -30 ° C ve +80 ° C arasındadır.
Ürün Bilgisi
| Ürün: | 4.3 inçlik TFT LCD ekranı |
| Karar: | 480x800 piksel |
| Arayüz: | RGB |
| Görme yönü: | Tüm Görme Açıları (IPS) |
| Dokunmatik ekran: | Rezistif dokunmatik ekranla |
| Yüzey Parlaklığı: | 300 Cd/m2 (Kustomlaştırılabilir) |
| Sürücü İK: | HX8369-A01 |
| Sürüş Voltajı: | 2.8 V |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Bağlantı: | ZIF FPC (Kustomlaştırılabilir) |
| Uygunluk: | REACH ve RoHS uyumlu |
4.3 inç RGB TFT Ekranı 480x800 Resistif Dokunmatik Ekranlı PikselÜrün Çizimi
Pin Tanımı
| Hayır, hayır. | Pin Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | LEDA | O. | LED Anod |
| 3 | LEDK | O. | LED Katod |
| 4 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 5 | IOVCC | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 6 | SDO | Ben... | Seri giriş sinyali |
| 7 | SDI | Ben... | Seri giriş sinyali |
| 8 | GND | Ben... | Toprak |
| 9 | SCL_WR | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 10 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 11 | NC | Ben... | NC |
| 12 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 13-20 | R0-R7 | İ/Ç | Verileri göster |
| 21-28 | G0-G7 | İ/Ç | Verileri göster |
| 29-36 | B0-B7 | İ/Ç | Verileri göster |
| 37 | DE | Ben... | RGB Arabirimi İşlemleri için Veri Etkinleştirme Sinyalı |
| 38 | GND | Ben... | Toprak |
| 39 | PLK | Ben... | RGB Arabirimi İşlemleri için Nokta Saat Sinyalı |
| 40 | GND | Ben... | Toprak |
| 41 | HS | Ben... | Hızlı Yatay Senkronizasyon Sinyalı |
| 42 | VS | Ben... | Çerçeve Dikey Senkronizasyon Sinyalı |
| 43 | Kimlik | - | - |
| 44 | PWM | Ben... | Bu iğne dış LED sürücüsüne bağlı. |
| 45-46 | GND | Ben... | Toprak |
| 47 | YU | O. | Dokunmatik Panel Pin |
| 48 | XL | O. | Dokunmatik Panel Pin |
| 49 | YD | O. | Dokunmatik Panel Pin |
| 50 | XR | O. | Dokunmatik Panel Pin |
| 51 | GND | Ben... | Toprak |
DC Özellikleri
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | - | 25.6 | - | V | Eğer=20 mA | - |
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | - | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 300 | - | Cd/m2 | Eğer=20mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20 mA | - |
| Arka ışık rengi | Beyaz | ||||||

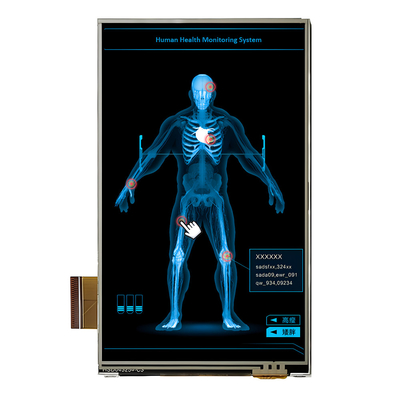

4.3 inç RGB TFT Ekranı 480x800 Resistif Dokunmatik Ekranlı PikselÜrün Görüntüsü
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
SAEF Technology, Çin merkezli küresel önde gelen TFT LCD ekran üreticisidir.22 inçlik yuvarlak1,28 inçlik yuvarlak,1.44", 1.54", 1.77, 2", 2.1" yuvarlak, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 inç, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" ve 28" TFT (aktif alanın çapraz boyutu) vb. Bu web sitesinde 300'den fazla TFT standart modeli listelenmiştir;Ayrıca, müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir.
SAEF TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre nitelik kazanmıştır.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.SAEF TFT LCD ekranları, çeşitli çözünürlüklerde ve dokunmatik ekran seçeneğinde dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arabirime sahiptir.SAEF TFT modülleri, endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3Kalite güvenilirliğine bağlılık
SAEF, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001: 2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
