3.5" Kapasitatif Dokunmatik Ekran TFT, 3.5" TFT LCD Ekran 320x240 RGB Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Model Numarası: SF-TO350M-8840A-CT
3,5 "TFT dokunmatik ekran, 3,5" TFT LCD ekran
Çözünürlük: 320x240 nokta
Görüş Yönü: 6H
Arayüz: RGB
Sürücü IC: HX8238
Parlaklık (cd/m2): 300
Dokunmatik ekran: Projekte kapasitif dokunmatik ekran (PCAP)
Bulma Noktası: 5 parmak
Açıklama
SAEF TECHNOLOGY SF-TO350M-8840A-CT, aktif bileşenler olarak ince filmli transistörler kullanan ve piksel içeren 3.5 inçlik sıvı kristal ekran birimidir.3) inç şeffaf TN-LCD ana panelBu panelin çözünürlüğü 320 (RGB) x 240 piksel ve 167M'ye kadar renk gösterebilir.
SF-TO350M-8840A-CT, G + G yapısı olan PCAP dokunmatik ekranla donatılmıştır. SF-TO350M-8840A-CT RGB arayüzünü destekler ve dokunmatik ekran IIC arayüzüdür.
SF-TO350M-8840A-CT TFT LCD modülü, siyah kutular, akıllı cihazlar, mobil POS, nakit okuyucular, GPS el telefonları, el sipariş makineleri,Sinyal analizatörleri, masaüstü laboratuvar ekipmanları, güvenlik sistemleri, ev otomasyonu, mini ses oynatıcıları ve bebek monitörleri.
Özellikleri
| Ürün: |
3.5 inçlik TFT ekranı |
| Karar: |
320X240 Nokta |
| Kapak Lensi: |
Özelleştirilebilir |
| Arayüz: |
RGB Arayüzü |
| Pin Numarası: |
54 Pin |
| Dokunmatik ekran: |
PCAP dokunmatik ekranla |
| Yüzey Parlaklığı: |
320 Cd/m2 |
| Görme yönü: |
Saat 6'da. |
| Çizelge: |
76.9x63.9x4.65 (mm) |
| Arkaplan ışığı akımı: |
20 mA |
| Arka ışık kaynağı voltajı: |
19.2 V |
| Bağlantı: |
ZIF FPC |
| Giriş Voltajı: |
VDD+0,3 V |
| Mantık için güç kaynağı voltajı: |
1.6~3.3 V |
| Çalışma sıcaklığı: |
-20 ila 70 °C |
| Depolama sıcaklığı: |
-30 ila 80 °C |
| Sertifika: |
ISO9001:2015 / ISO1400:2015 |
| Uygunluk: |
REACH ve RoHS uyumlu |
3.5 "kapasitatif dokunmatik ekran TFT, 3.5 "TFT LCD ekran 320x240 RGB arayüzü Ürün çizimi
Arayüz Pin Tanımı
| Pin |
Simge |
Görev |
| 1 ~ 2 |
LED- |
LED arka ışık katodu için güç |
| 3 ~ 4 |
LED+ |
LED arka ışık anodu için güç |
| 5 ~ 7 |
NC |
Bağlantı yok. |
| 8 |
/RESET |
Donanım sıfırlama |
| 9 |
SPENA |
Çip, seri arayüzünün seçme pinini |
| 10 |
SPCLK |
Seri arayüzün saat iğnesi (SPCK) |
| 11 |
SPDAT |
Seri moddaki veri girişi pin (SPDA) |
| 12 ~ 19 |
B0~B7 |
Veri otobüsü |
| 20 ~ 27 |
G0~G7 |
Veri otobüsü |
| 28 ~ 35 |
R0~R7 |
Veri otobüsü |
| 36 |
HSYNC |
Hat senkronizasyonu sinyali |
| 37 |
VSYNC |
Çerçeve senkronizasyonu sinyali |
| 38 |
DCLK |
Nokta saat sinyali ve osilatör kaynağı |
| 39~40 |
NC |
Bağlantı yok. |
| 41~42 |
VCC |
Güç kaynağı |
| 43~47 |
NC |
Bağlantı yok. |
| 48 ~ 50 |
SEL2~SEL0 |
Girdi arabirimi modunu seçmek için girdi düğmesi |
| 51 |
NC |
Bağlantı yok. |
| 52 |
DE |
Kontrolörden ekran etkinleştir pin. İç çekim yüksek
VDDIO'ya bağlayın veya kullanılmazsa yüzer. |
| 53 |
DGND |
IC'nin sistem zemini pinini sistem zeminiyle bağla. |
| 54 |
AVSS |
Analog devre için topraklama.
|
Elektriksel Özellikler
| Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
| LCM için besleme voltajı |
VCC |
1.6 |
2.8 |
3.3 |
V |
| LCM için besleme akımı |
ICC |
- |
8.6 |
15 |
mA |
| PCAP tedarik et |
VDDT |
3.0 |
3.3 |
3.6 |
V |
| ICTP |
- Evet. |
45 |
68 |
mA
|

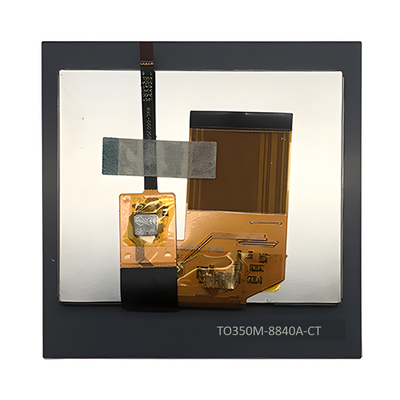

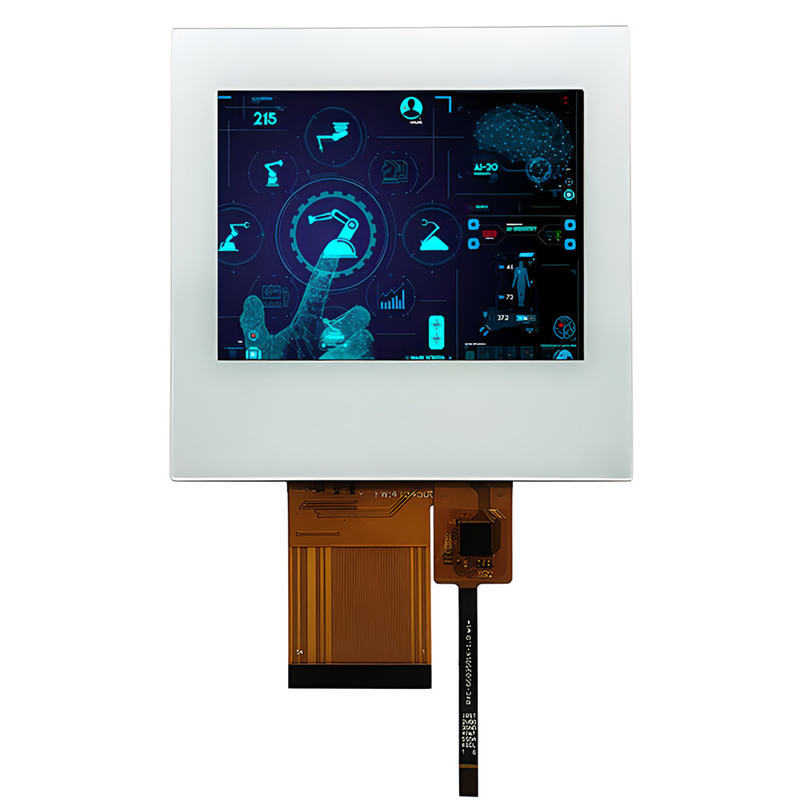

3.5 "kapasitatif dokunmatik ekran TFT, 3.5 "TFT LCD ekran 320x240 RGB arayüzü Ürün Görüntüsü
