Ürün ayrıntıları:
|
| Ürün: | 2.4 inçlik TFT LCD | dokunmatik ekran: | Dokunmatik Ekransız (Kişiselleştirilebilir) |
|---|---|---|---|
| Karar: | 240x320 nokta | Kapak Camı Ölçüsü: | (Özelleştirilebilir) |
| Görüntüleme yönü: | 12:00 | Arabirim: | MPU 16 |
| PIN numarası: | 40 PIN | Bağlantı: | Takma (özelleştirilebilir） |
| Yüzey Parlaklığı: | 200 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
| Sürücü IC: | ST7789V | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | MCU Arayüzü TFT LCD Ekranı,240x320 Nokta TFT LCD Ekranı,2 |
||

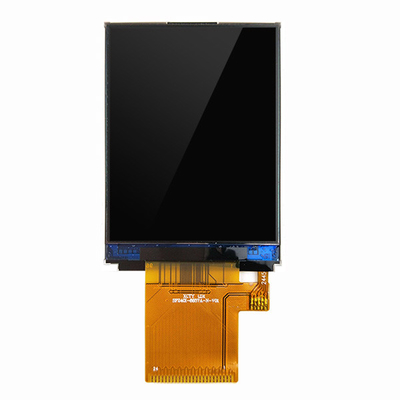

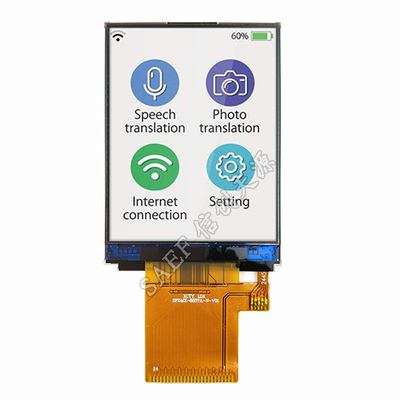

TFT LCD 2.4 Inch 240x320 Noktalar, 2.4 " TFT Ekran MCU Arayüzü ZIF FPC Bağlantısı
Ürün Hızlı İncelemesi:

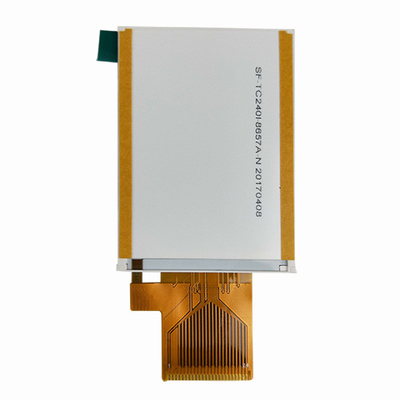

Model numarası SF-TC240I-8657A-N
′′2.4" TFT SPI 240x320
Boyutu: 2.4 inç
Çözünürlük: 240×320 nokta
Görünüm Yönü: 12:00
Arayüz: MCU
Sürücü IC:ST7789V
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 200
Çukurlu çerçeve: Hayır
Dokunmatik ekran: Dokunmatik ekran olmadan
SF-TC240I-8657A-N, 240x320 piksel çözünürlüğü olan diagonal boyutlu 2.4 inçlik bir TFT-LCD modülüdür. Bu modül ST7789V IC ile yerleşiktir; MPU arayüzünü destekler,analog (VCC) için güçlendirme voltajı aralığı 2'denBu modülün ışıltı yüzeyi paneline sahip, görüş yönü 12 saat, Gri ölçeği tersine çevirme 6 saat, kontrast oranı 500:1.
SF-TC240I-8657A-NTFT-LCD modülü, parlaklığı 200 nit (tipik değer) olan Portre modudur.SF-TC240I-8657A-N, -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
Özellikleri:
| Ürün: | 2.4 inçlik TFT LCD | Dokunmatik ekran: | Dokunmatik ekran olmadan (Özelleştirilebilir) |
|---|---|---|---|
| Karar: | 240x320 Nokta | Kapağın cam boyutu: | (Özelleştirilebilir) |
| Görme yönü: | 12:00 | Arayüz: | MPU 16 |
| Pin Numarası: | 40 Pin | Bağlantı: | Bağlama (özelleştirilebilir) |
| Yüzey Parlaklığı: | 200 Cd/m2 ((nits) | LED ömrü: | 40000 Saat |
| Sürücü İK: | ST7789V | Uygunluk: | REACH ve RoHS uyumlu |
2.4 inçlik TFT LCD Ekran Çizim
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 2 | GND/K | Ben... | Toprak |
| 3 | LEDA | O. | LED Anod |
| 4 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 5 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 6 | RS | Ben... | Kayıt seç sinyalini |
| 7 | WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 8 | RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 9-24 | DB0-DB15 | İ/Ç | Verileri göster |
| Ürün | Simge | VAlue | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| GirişVoltaj | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test Durumu |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - Evet. |
| Besleme akımı | Ben...DD | - Evet. | - Evet. | 5 | mA | VDD=2.8V,Ta=25°C |
| Giriş voltajı | VIH | 0.8VDD | - Evet. | VDD | V | - Evet. |
| VBen...L | 0 | - Evet. | 0.2VDD | V | ||
| Giriş sızıntı akımı | Ben...İL | - Bir.0 | - Evet. | 1.0 | mA | VIN=VDDveya VSS |
| Ürün | Simbol | MIN | TYP | Max | Birlik | TestDurum |
| Güçlendirme Voltajı | Vf | 3.2 | V | Eğer=80mA | ||
| Besleme akımı | Eğer | - Evet. | 80 | - Evet. | mA | - Evet. |
| Ters Voltaj | Vr | - Evet. | - Evet. | 5 | V | - Evet. |
| Güç dağılımı | Pd | - Evet. | 288 | - Evet. | mW | - Evet. |
| LCM için ışık yoğunluğu |
- Evet. |
- Evet. | 200 | - Evet. | Cd/m2 | Eğer=80mA |
| LCM için tekillik | - Evet. | 80 | - Evet. | - Evet. | % | Eğer=80 mA |
