Ürün ayrıntıları:
|
| Ürün: | 3,5 İnç TFT Ekran | Karar: | 320*240 nokta |
|---|---|---|---|
| dokunmatik ekran: | Rezistif dokunmatik panel (CTP isteğe bağlı) | Kapak Camı Ölçüsü: | özelleştirilebilir |
| Anahat boyutu: | 63.9 x 76.9 x 4.45 (mm) | Görüntüleme yönü: | 6:00 |
| Arabirim: | RGB | PIN numarası: | 54 pin |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 400cd/m2(sirke) |
| LED Ömrü: | 40.000 saat | Sürücü IC: | HX8238D |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3,5 inç TFT LCD ekran,RGB Arayüzü TFT LCD Ekranı |
||
** Veritabanı İndir **
SF-TC350M-9268A1-T Özellikleri.pdf Resistif dokunmatik ekranla
SF-TC350M-9268A1-N Spesifikasyonu.pdf < dokunmatik ekran olmadan >

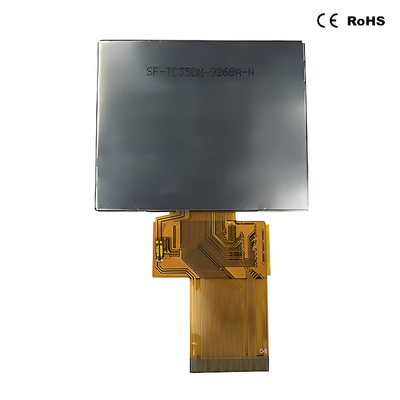

3.5 inç TFT LCD Ekranı 320x240 RGB Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SF-TC350M-9268A1-T, 320x240 piksel çözünürlüğü ve 400 cd/m2 parlaklığı olan 3,5 inçlik bir TFT-LCD ekranıdır.Ekranın modül boyutu 63.9 x 76.9 x 4.45 mm ve aktif alanı 70.08 x 532.56 mm'dir. Analog için besleme voltaj aralığı 2.5V ila 3.3V'dir; tipik değer 2.8V'dir.
Bu ekran modülü, 6H olan TN Tipi bir ekran kullanır. SF-TC350M-9268A1-T modülü -20 ° C'den +70 ° C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30 ° C'den +80 ° C'ye kadar değişir.
3.5 inç TFT LCD Ekranı 320x240 RGB Arayüz Ürün Çizimi
![]()
![]()
Pin Tanımı
| Pin NO. | Simge | İ/Ç | Açıklama |
| 1 | LED-K1 | Ben... | LED Katod |
| 2 | LED-K2 | Ben... | LED Katodu LED-K1'e bağlanır |
| 3 | LED-A1 | Ben... | LED Anod |
| 4 | LED-A2 | Ben... | LED Anodu LED-A1'e bağlanır |
| 5 ~ 7 | NC | - | İlişki yok. |
| 8 | /RESET | Ben... | Pencereyi Yeniden Yap |
| 9 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 10 | SCL | Ben... | SPI Saat Sinyalı |
| 11 | SDI | Ben... | SPI Arabirim Giriş Pin |
| 12 | B0 | Ben... | Mavi Veri Sinyalı (LSB) |
| 13~19 | B1-7 | Ben... | Mavi veri sinyali |
| 20 | G0 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21 ~ 27 | G1-7 | Ben... | Yeşil veri sinyali |
| 28 | R0 | Ben... | Kırmızı veri sinyali (LSB) |
| 29 ~ 35 | R1-7 | Ben... | Kırmızı veri sinyali |
| 36 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 37 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 38 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 39~40 | NC | - | İlişki yok. |
| 41 | VDD | Ben... | +2.8V güç kaynağı |
| 42 | VDDIO | Ben... | 1.8V~2.8V güç kaynağı |
| 43 | YU | Ben... | Dokunmatik Panel Pin |
| 44 | XL | Ben... | Dokunmatik Panel Pin |
| 45 | YD | Ben... | Dokunmatik Panel Pin |
| 46 | XR | Ben... | Dokunmatik Panel Pin |
| 47~51 | NC | - | Bağlantı Yok |
| 52 | ENABLE | Ben... | Girdi verileri etkinleştir |
| 53~54 | GND | Ben... | Güçlü Yer |
Mutlak En Yüksek Limit
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | TBD | - | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Giriş sızıntı akımı | IIL | - | TBD | - | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 17.5 | 19.2 | 20.5 | V | Eğer=20 mA | - |
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 288 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
350 | 400 | 450 | Cd/m2 | Eğer=20mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 150 | 500 | FPC PIN | ||
| X Eksen Direnişi | Ry | 200 | 800 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 1,00,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 250 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 60 | - | Değ | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Evet. | - | 60 | - | ||||||

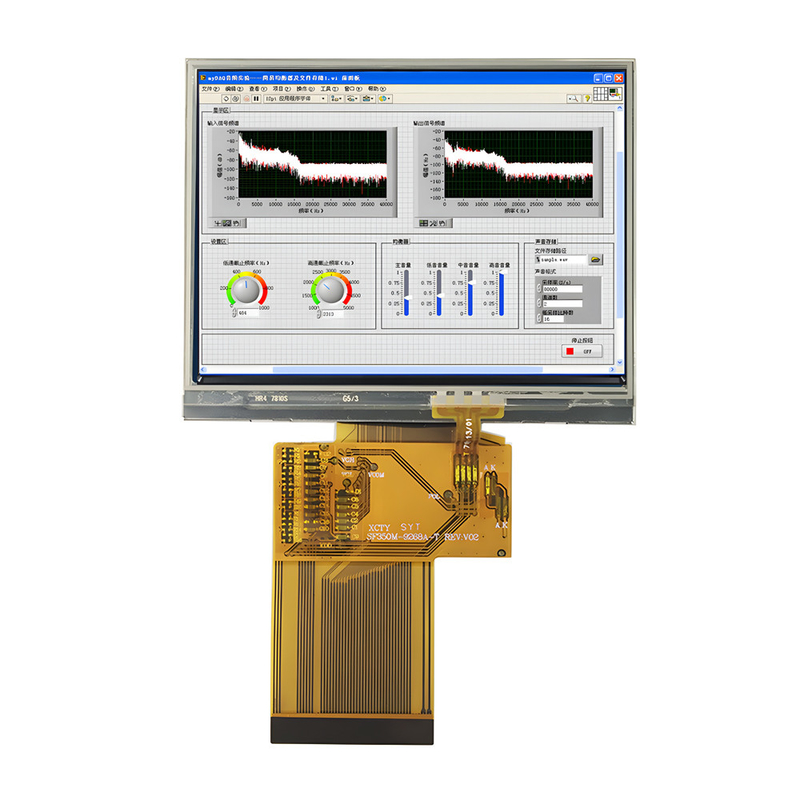

3.5 inç TFT LCD Ekranı 320x240 RGB Arayüz Ürün Görüntüsü
![]()
![]()
