Ürün ayrıntıları:
|
| Ürün: | 1.22 inçlik TFT LCD | dokunmatik ekran: | dokunmadan (CTP ile seçilir) |
|---|---|---|---|
| Karar: | 240*204 nokta | Kapak Camı Ölçüsü: | Özelleştirilebilir |
| Görüntüleme yönü: | IPS (tüm bakış açısı) | Arabirim: | SPI |
| PIN numarası: | 13 iğne | Anahat boyutu: | 33.66 x 33.02 x 1.5 mm |
| Bağlantı: | ZIF FPC | Yüzey Parlaklığı: | 300 cd/m2(nit) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.22 inç TFT LCD Ekranı,SPI Arayüzü TFT LCD Ekranı |
||
1.22 inç TFT LCD Ekran 240x204 Piksel SPI Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SF-TC122B-8175A-N, 1,22 inç çaplı 240x204 tam renkli yuvarlak TFT LCD ekran ekranıdır. SPI arayüzünü destekler, giyilebilir cihazlar, yuvarlak ekranlar, MP3 oynatıcılar, el cihazları vb. için yaygın olarak kullanılır..Ev sahibi ile kolay bir bağlantı için, FFC / FPC kuyrukları kolayca bulunan ZIF soketleriyle eşleşir.
SF-TC122B-8175A-N, 300 nit (tipik değer) parlaklığı ile dairesel modlu TFT-LCD özelliklidir. -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir,Saklama sıcaklıkları -30°C'den +80°C'ye kadar değişir.. çeşitli uygulamalarda yaygın olarak kullanılan 1.22 inç yuvarlak TFT ekran modülü olarak, biz farklı uzunlukta kuyruk ile SPI MCU RGB arayüzünü özelleştirmek. detaylı kontrol için aşağıdaki gibi çizimler.

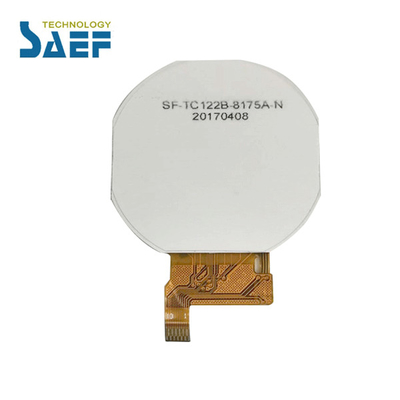

1.22 inç TFT LCD Ekran 240x204 Piksel SPI Arayüzü Ürün Çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LEDK2 | O. | LED Katod |
| 2 | LEDK1 | O. | LED Katod |
| 3 | LEDA | O. | LED Anod |
| 4 | GND | Ben... | Toprak |
| 5 | FMARK | Ben... | MCU'yu S/W komutuyla etkinleştirilen çerçeve yazısına senkronize eden çıkış iğnesi. |
| 6 | SDA | Ben... | Verilerin girdi sinyalini göster |
| 7 | SCLK | Ben... | Seriel Arayüzde, bu SCL olarak kullanılır. |
| 8 | RS | Ben... | Verileri 4 satırlı bir seri arayüzünde görüntüle. |
| 9 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 10 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 11 | IOVCC | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 12 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 13 | GND | Ben... | Toprak |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 6.4 | V | Eğer=20AMA | - | ||
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 96 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 300 | - | Cd/m2 | Eğer=20MA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20MA | - |
| Arka ışık rengi | Beyaz | ||||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 25 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
300 | 500 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 80 | - | Değ | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | - | 80 | - | |||||
| - Evet. | - | 80 | - | ||||||

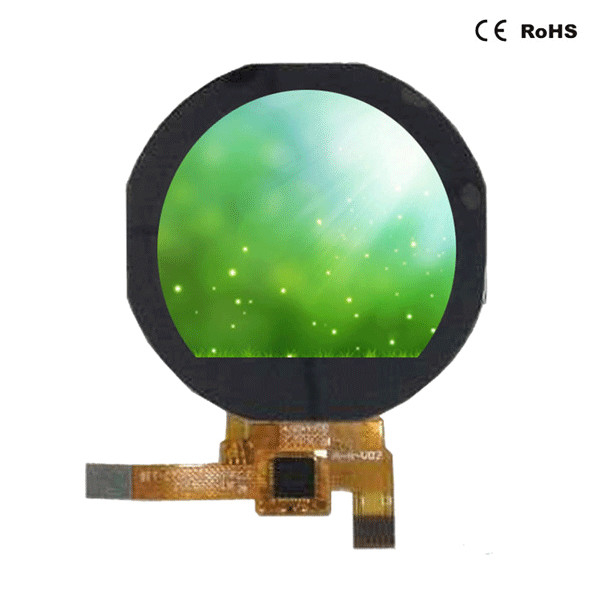

1.22 inç TFT LCD Ekran 240x204 Piksel SPI Arayüzü Ürün Görüntüsü
