Ürün ayrıntıları:
|
| Ürün: | 1,44 inç TFT ekran | dokunmatik ekran: | Rezistif dokunmatik panel (ihtiyaç duyulmaz) |
|---|---|---|---|
| Karar: | 128x128 | Kapak Camı Ölçüsü: | özelleştirilebilir |
| Görüntüleme yönü: | 12:00 | Arabirim: | MPU 8 bit |
| PIN numarası: | 24 pin | Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 200 cd/m2 (sirke) | LED Ömrü: | 40.000 saat |
| Sürücü IC: | ST7735 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.44 inçlik TFT LCD ekranı,128x128 Nokta TFT LCD Ekranı,8 bit TFT LCD ekranı |
||
SF-TC144H-8163A-T SPECIFICATION 2016-12-07.pdf
Rezistif Dokunmatik Ekranlı TFT LCD 1.44 Inch MPU Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SF-TC144H-8163A-T, Resistive Touch Screen (RTP) TFT LCD modülü ile 1.44 inç kare bir moddur. 128x128 piksel çözünürlükte MPU 8 bit arayüzünü destekler.Bu TFT LCD modülü, ST7735 sürücü IC'siyle (ILI9163C IC'siyle rekabet edebilir) yerleşiktir.Analog (Vcc) için güçlendirme voltajı 2.6V ile 3.3V arasında değişir, tipik değer 2.8V'dir. Bu modül, ışıltı önleyici yüzey paneli, görüntü yönü 12 saat, gri ölçeği tersine çevirme 6 saat.
SF-TC144H-8163A-T modülü, 150 nit (tipik değer) parlaklığı ile bir kare tip TFT-LCD'dir.Çalışma sıcaklıkları -20°C'den +70°C'ye kadar; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
Rezistif Dokunmatik Ekran TFT LCD 1.44 Inch MPU Arayüzü Ürün Çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | YD | Ben... | Dokunmatik Panel Aşağı Giriş Sinyalı |
| 2 | XL | Ben... | Dokunma paneli sol Giriş sinyali |
| 3 | YU | Ben... | Dokunmatik Panel UP Giriş Sinyalı |
| 4 | XR | Ben... | Dokunma paneli sağ Giriş sinyali |
| 5 | IOVCC | P | Güç kaynağı1.8V Voltaj |
| 6 | GND | P | Güç zemini |
| 7 | VDD | P | Güç kaynağı2.8V Voltaj |
| 8 | DB7 | İ/Ç | Verileri göster |
| 9 | DB6 | İ/Ç | Verileri göster |
| 10 | DB5 | İ/Ç | Verileri göster |
| 11 | DB4 | İ/Ç | Verileri göster |
| 12 | DB3 | İ/Ç | Verileri göster |
| 13 | DB2 | İ/Ç | Verileri göster |
| 14 | DB1 | İ/Ç | Verileri göster |
| 15 | DB0 | İ/Ç | Verileri göster |
| 16 | /RD | P | Stroboskop sinyali giriş iğnesini oku |
| 17 | /WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 18 | RS | Ben... | Kayıt seç sinyalini |
| 19 | /RESET | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 20 | /CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 21 | BL-K | Ben... | LED Katod |
| 22 | BL-K | Ben... | LED Katod |
| 23 | BL-A | Ben... | LED Anod |
| 24 | NC | - | - |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 10 ila 60 | °C |
| Depolama sıcaklığı | Tstg | - 20 ile 60 arasında | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=40AMA | - |
| Besleme akımı | Eğer | - | 40 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 96 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 200 | - | Cd/m2 | Eğer=40MA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=40MA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 150 | 500 | FPC PIN | ||
| X Eksen Direnişi | Ry | 200 | 800 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 1,00,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 25 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
300 | 400 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 60 | - | Değ | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Evet. | - | 45 | - | ||||||

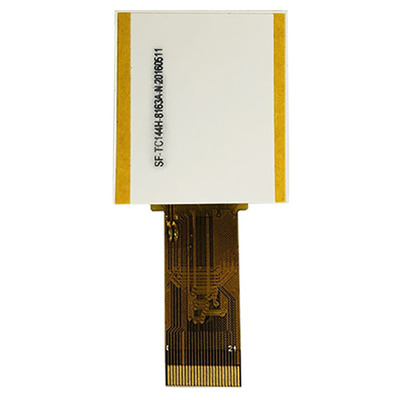

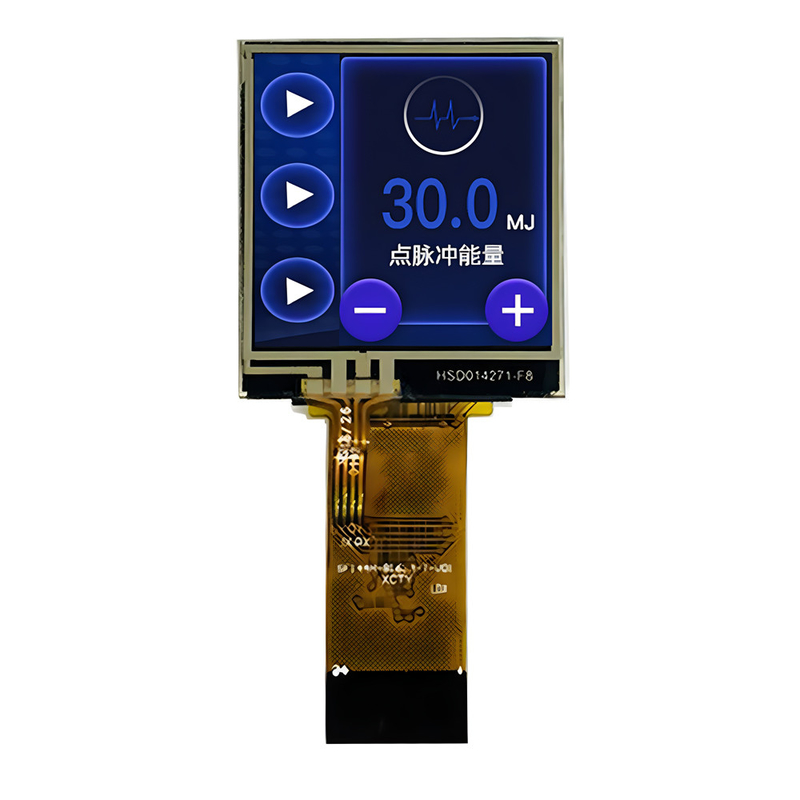

Rezistif dokunmatik ekran TFT LCD 1.44 Inch MPU Arayüzü Ürün Görüntüsü
