Ürün ayrıntıları:
|
| Ürün: | 1,77 inç TFT ekran | dokunmatik ekran: | isteğe bağlı |
|---|---|---|---|
| Karar: | 128x160 | Kapak Camı Ölçüsü: | Özelleştirilebilir |
| Görüntüleme yönü: | 12:00 | Arabirim: | 8 bit |
| PIN numarası: | 20 PIN | Bağlantı: | Lehimleme |
| Yüzey Parlaklığı: | 250 cd/m2 | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128x160 Nokta TFT Ekranı,MPU Arayüzü 1.77 Inch TFT Ekranı,1.77 inçlik TFT Ekran Üretici |
||
1.77 inçlik TFT LCD ekran 8 bit MPU Arabirim Ürün Tanımı
Ürün Hızlı İncelemesi
Açıklama
SF-TS177H-8784A-N, 128x160 nokta çözünürlüğü ile 1.77 inç portre modu TFT LCD modülüdür.ve diğer küçük boyutlu tüketici elektronikleriBu TFT LCD modülü, ILI9163V IC ile (ST7735 IC ile uyumludur). Analog (Vcc) için besleme voltajı 2.6V'den 3.3V'ye kadar, tipik değer 2.8V'dir.Bu modülde ışıltı önleyici yüzey paneli var., bakış yönü saat 12'de, gri ölçek invertasyonu saat 6'da.
SF-TS177H-8784A-N modülü, Portre modu TFT-LCD'dir ve kısım numarası SF-TS177H-8784A-T olan dirençli dokunmatik ekran seçeneği için de mevcuttur. Çalışma sıcaklıkları -20 °C'den +70 °C'ye kadar;Saklama sıcaklıkları -30°C'den +80°C'ye kadar değişir..
1.77 inçlik TFT LCD ekran 8 bit MPU Arabirim Ürün Çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED- | O. | LED Katod |
| 2 | LED+ | O. | LED Anod |
| 3 | GND | Ben... | Toprak |
| 4 | VDD | Ben... | Güç kaynağı 2.8V Voltaj |
| 5 | NC | - | Açık bırak |
| 6 | NC | - | Açık bırak |
| 7 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 8 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 9 | RS | Ben... | Kayıt seç sinyalini |
| 10 | /WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 11 | /RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 12-19 | DB7-DBO | İ/Ç | Verileri göster |
| 20 | GND | Ben... | Toprak |
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=40 mA | - |
| Besleme akımı | Eğer | - | 40 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 288 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 250 | - | Cd/m2 | Eğer=40mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=40 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 6 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 500 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 60 | - | Değ | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Evet. | - | 45 | - | ||||||

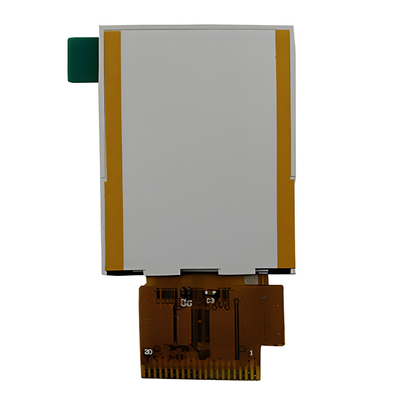

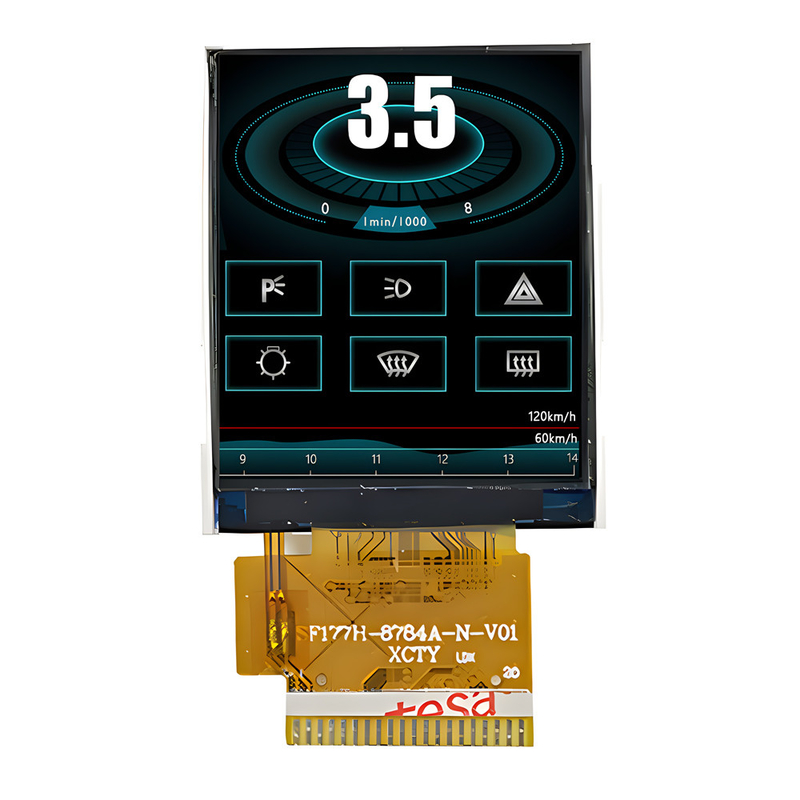

1.77 inç TFT LCD ekranı 8 bit MPU Arabirimi Ürün Görüntüsü
