Ürün ayrıntıları:
|
| Ürün: | 4 inçlik TFT LCD dokunmatik ekran | dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
|---|---|---|---|
| Karar: | 480x800 | Görüntüleme yönü: | saat 12 |
| Sürücü IC: | ILI9806E | PIN numarası: | 51 pin |
| Bağlantı: | Bağlama | Yüzey Parlaklığı: | 300 cd/m2 (sirke) |
| Arabirim: | RGB | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Resistif dokunmatik ekranlı TFT LCD ekran,RGB arayüzlü TFT LCD ekran |
||
480x800 4 "resistif dokunmatik ekranlı TFT ekranı
Bölüm numarası: SF-TC397H-8783A-T
SF-TC397H-8783A-T, 4 inçlik bir TFT-LCD modülüdür. TFT-LCD panelinden, sürücü IC'sinden, FPC'den, bir arka ışık biriminden oluşur. 4 inçlik ekran alanı 480 X ((RGB) X 800 piksel içerir ve 262K'a kadar renk gösterebilir.Bu ürün RoHS çevresel kriterine uygun.
Bu grafik TFT ekran modülü, 3.97 inç çaplı, tam renkli bir TFT. Bu TFT LCD düşük güçlü, beyaz bir LED arka ışık kullanır.ve ekran için ana TAB konektörüne çıkarılan bağlantısı ile entegre bir dirençli dokunmatik ekrana sahiptir. Bu LCD TFT'nin bir yerleşik denetleyici ve güç ve mantık için 2.8v tek voltajı vardır. Ekrana bağlantılar yoluyla belirtilen bir RGB arayüzü kullanır.
Bu modül harika görünüyor. Tüm bilgileri tam renkte gösteriyor.analizatörler, güvenlik sistemi, bahçe sulama sistemi vb.
Özellikleri
| Ürün: | 4 inçlik TFT LCD dokunmatik ekran |
| Karar: | 480x800 |
| Arayüz: | RGB |
| Sürücü İK: | ILI9806E |
| Bağlantı: | Bağlama |
| Çalışma Temp.: | -20°C +70°C |
| Dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
| Görme yönü: | Saat 12'de. |
| Pin Numarası: | 51 Pin |
| Yüzey Parlaklığı: | 300 Cd/m2 (nits) |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
480x800 4" Resistif Dokunmatik Ekran TFT Ekran Ürün Çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LEDK | O. | LED Katod |
| 2 | LEDA | O. | LED Anod |
| 3 | YU | Ben... | Dokunmatik Panel giriş sinyali |
| 4 | XL | Ben... | Dokunmatik Panel giriş sinyali |
| 5 | YD | Ben... | Dokunmatik Panel giriş sinyali |
| 6 | XR | Ben... | Dokunmatik Panel giriş sinyali |
| 7 | GND | Ben... | Toprak |
| 8 | VCI | Ben... | Güç kaynağı 2.8V Voltaj |
| 9 | NC | - | Açılmış |
| 10 | IOVCC | Ben... | Güç kaynağı 1.8V Voltaj |
| 11 | TE | Ben... | Yırtma etkisi çıkışı |
| 12 | SDO | - | SPI Arayüzü Giriş / Çıkış Pin |
| 13 | SDI | Ben... | SPI Arayüzü Giriş / Çıkış Pin |
| 14 | WR/SCL | - | SPI Saat Sinyalı |
| 15 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 16 | RESX | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 17-40 | DB23-DB0 | İ/Ç | Verileri göster |
| 41 | ENABLE | Ben... | RGB I/F modunda veri etkinleştirme sinyali 1. |
| 42 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 43 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 44 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 45 | LEDPWM | Ben... | Bu iğne dış LED sürücüsüne bağlanır. |
| 46 | LWDON | Ben... | Dış LED arka ışık kontrolünü açmak/kapatmak için kullanılır. |
| 47 | NC | - | Açılmış |
| 48 | NC | - | Açılmış |
| 49 | IM0 | Ben... | Arayüz modunu seç |
| 50 | IM1 | Ben... | Arayüz modunu seç |
| 51 | GND | Ben... | Toprak |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 0.3~4.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 25.6 | V | Eğer= 20 mA | - | ||
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 512 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
300 | - | Cd/m2 | Eğer= 20mA | - | |
| LCM için tekillik | - | 80 | - | - | % | Eğer= 20 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 19 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
720 | 900 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 70 | - | Değ | - | |
| θL | 70 | - | |||||||
| Ver. | Θ+ | 70 | - | ||||||
| - Evet. | 60 | - | |||||||

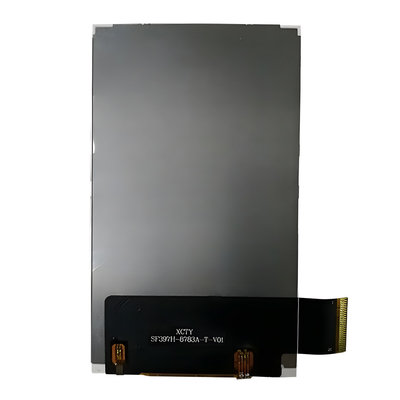

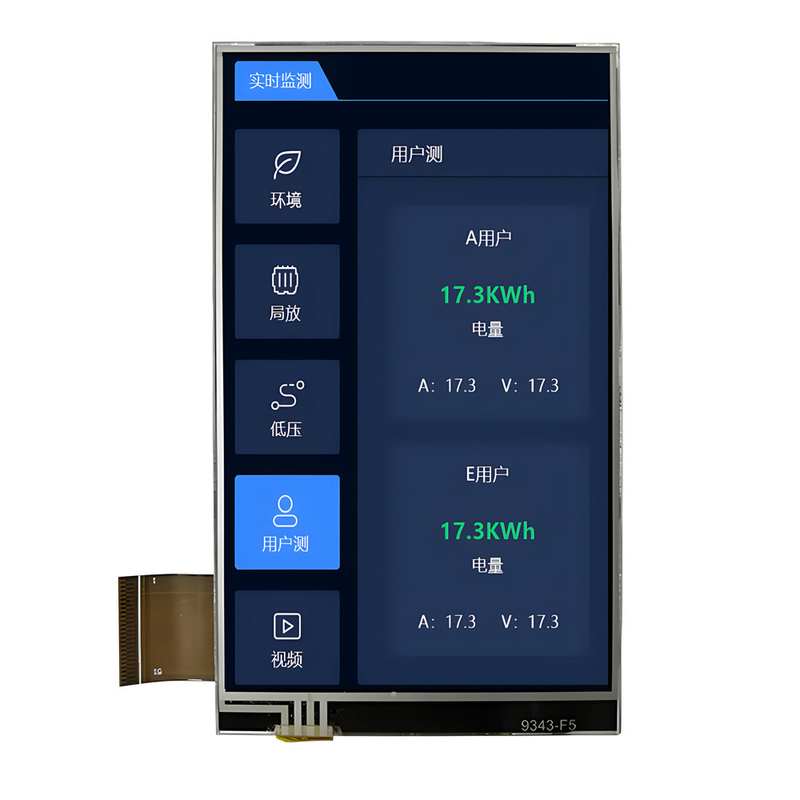

480x800 Nokta 4 "Resistif Dokunmatik Ekran TFT Ekran Ürün Görüntüsü
