Ürün ayrıntıları:
|
| Ürün: | 5 inç IPS TFT LCD | Karar: | 720x1280 nokta |
|---|---|---|---|
| Arabirim: | MIPI (Özelleştirilebilir) | dokunmatik ekran: | Kapasitif dokunmatik ekran |
| Görüntüleme yönü: | IPS Tüm bakış açısı ((85/85/85/85) | PCAP Yapısı: | GFF |
| LCD Denetleyici: | ILI9881C | CTP Denetleyicisi: | GT911 |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | PIN numarası: | 25 iğne |
| Bağlantı: | FPC fişleri (özelleştirilebilir) | Yüzey Parlaklığı: | 300 cd/m2(nit) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | MIPI arayüzü Tft LCD Ekranı,5 inçlik TFT LCD Ekran Modülü,Kapasitatif dokunmatik ekranlı TFT LCD ekranı |
||
Kapasitif dokunmatik ekran 5 inç TFT LCD 720*1280 Nokta Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
Saef Technology SF-TC500I-8725B-CT, 720x1280 piksel çözünürlüğü olan diagonal boyutu 5 ′′ TFT LCD modülüdür. Bu modül ILI9881C IC ile yerleşiktir;Kontrolör ve sürücü IC fonksiyonlarını içerir., MIPI arayüzünü destekliyor ve besleme voltajı (Vdd) 2.6V'den 3.3V'ye kadar değişmektedir. Tipik değer 2.8V'dir. Bu modül görüntüleme yönü IPS tipi serbest görüntüleme açısı ((85/85/85/85).
SF-TC500I-8725B-CT TFT LCD modülü, parlaklığı 300 nit olan portre modudur.-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir· depolama sıcaklıkları -30 °C'den +80 °C'ye kadar değişir. Bu 5 ′′ TFT LCD modülü endüstriyel cihazlarda, tarayıcılarda, ev otomasyonlarında, erişim kontrol sistemlerinde, izleme ekipmanlarında, analizatörlerde,Güvenlik sistemi, bahçe sulama sistemi, vb.
Özellikleri
| Ürün: | 5 inç IPS TFT LCD |
| Karar: | 720x1280 Noktalar |
| Arayüz: | MIPI |
| Görme yönü: | IPS Tüm Görme açısı ((85/85/85/85) |
| LCD denetleyici: | ILI9881C |
| Kapağın cam boyutu: | Özelleştirilebilir |
| Dokunmatik ekran: | Kapasitatif dokunmatik ekran |
| PCAP yapısı: | GFF |
| CTP kontrolörü: | GT911 |
| Pin Numarası: | 25 Pin |
| Yüzey Parlaklığı: | 300 Cd/m2 ((nits) |
| Bağlantı: | FPC fişleri (özelleştirilebilir) |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
Kapasitif dokunmatik ekran 5 inç TFT LCD 720*1280 Nokta Ürün Çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LEDA | O. | LED Anod |
| 2 | LEDK | O. | LED Katod |
| 3 | VCC | Ben... | Güç kaynağı 2.8V |
| 4 | IOVCC | Ben... | Güç kaynağı 1.8V/2.8V Voltaj |
| 5 | GND | Ben... | Güçlü Yer |
| 6 | CLKP | İ/Ç | DSI-CLK+ saat sinyali |
| 7 | CLKN | İ/Ç | DSI-CLK saat sinyali |
| 8 | GND | Ben... | Güçlü Yer |
| 9 | D0N | İ/Ç | DSI-D0- veri sinyalleri |
| 10 | D0P | İ/Ç | DSI-D0+ veri sinyalleri |
| 11 | GND | Ben... | Güçlü Yer |
| 12 | D1N | İ/Ç | DSI-D1- veri sinyalleri |
| 13 | D1P | İ/Ç | DSI-D1+ veri sinyalleri |
| 14 | GND | Ben... | Güçlü Yer |
| 15 | D2N | NC | DSI-D2 veri sinyalleri |
| 16 | D2P | NC | DSI-D2+ veri sinyalleri |
| 17 | GND | Ben... | Güçlü Yer |
| 18 | D3N | NC | DSI-D3- veri sinyalleri |
| 19 | D3P | NC | DSI-D3+ veri sinyalleri |
| 20 | GND | Ben... | Güçlü Yer |
| 21 | TE | Ben... | Yırtma etkisi çıkış iğnesi |
| 22 | LCD_ID | Ben... | LCD_ID |
| 23 | Dönüştür | Ben... | Kaydet pin seç |
| 24 | GND | Ben... | Güçlü Yer |
| 25 | GND | Ben... | Güçlü Yer |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 0.3~4.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | - | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | - | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 19.2 | V | Eğer= 40 mA | - | ||
| Besleme akımı | Eğer | - | 40 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 768 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
300 | - | Cd/m2 | Eğer= 40 mA | - | |
| LCM için tekillik | - | 80 | - | - | % | Eğer= 40 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 35 | 40 | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 4.3 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
900 | 1200 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 80 | - | Değ | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Evet. | 80 | - | |||||||

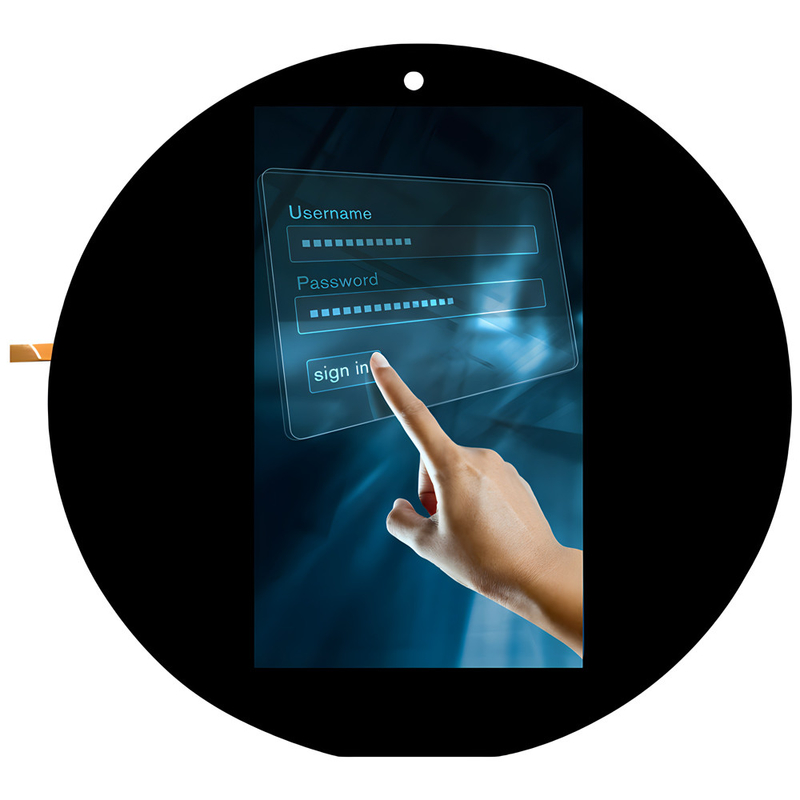

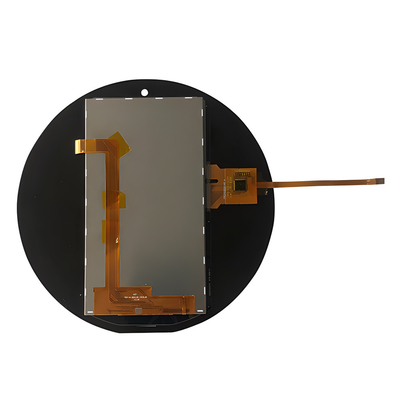

Kapasitif dokunmatik ekran 5 inç TFT LCD 720*1280 Nokta Ürün Görüntüsü
