Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7" İnç TFT | dokunmatik ekran: | CTP(Kapasitif Dokunmatik Ekran) |
|---|---|---|---|
| Karar: | 1024x600 nokta | Kapak Camı Ölçüsü: | Konning Gorilla |
| Lcm Arayüzü: | MIPI | Yüzey Parlaklığı: | 300 cd/m2 (1500 nite kadar) |
| EMI: | EMI koruması ile | Yüzey Sertliği: | >7 saat |
| Şok direnci: | IK08 | LED Ömrü: | 40.000 saat |
| Pimler: | 30 pim | Görüntüleme yönü: | Tüm Görüş Açısı(80/80/80/80) |
| CTP Arayüzü: | I2C | Çalışma sıcaklığı.: | 20°C ila +70°C |
| uyma: | REACH ve RoHS Uyumlu | toz geçirmez: | 3M VHB ile |
| Vurgulamak: | 7H Sertlik dokunmatik ekran TFT,7 inçlik dokunmatik ekran TFT,IK08 dokunmatik ekran TFT |
||

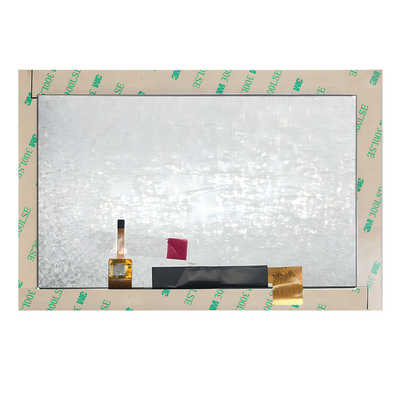

SAEF Teknolojisi SF-TO700B-8857A-CT, kapak plağı olarak IK08 darbe direnci ve 7H'ye kadar yüzey sertliği olan Corning Gorilla 2 mm cam kullanır.Cam yüzey tedavisi için birden fazla işlevsel seçenek vardırAntibakteriyel, su geçirmez, parmak izi, parlaklık ve yansıma önleyici gibi ürünleri müşterilerimizin özel gereksinimlerine göre özelleştirebiliriz.Kapak camının boyutu müşterinin uygulamasına göre özelleştirilebilirToz önlemeyi sağlamak için, kullanıcının cihazına toz girmesini tamamen önleyebilen camın arkasındaki basamaklara 3M VHB uygulayacağız.Ayrıca anti-statik tedavi de yaptık.Temas statik elektrik testi ile, ürün/kullanıcı ekipmanlarının statik elektrik seviyesi 8KV'ye ulaştı ve hava statik elektrik testi ile 10KV'ye ulaştı.Başka bir uygulama seçeneği, ürünün mükemmel dokunma etkilerine sahip olabilmesidir.Çıplak ellerle ya da plastik eldivenlerle.
SAEF Teknolojisi SF-TO700B-8857A-CT şu anda müşteriler tarafından 300nits'lik bir parlaklıkla kullanılıyor. Aynı zamanda, ürünlerimizin parlaklığını 500nits'e, 1000nits'e,ve 1500nits farklı ortamlarda kullanıcıların ihtiyaçlarını karşılamak için.
Ürün Hızlı Ayrıntıları
1. LCD Boyutu: 7 ′′ inç TFT
2çözünürlüğü: 1024x600
3Görme açısı: Özgür, tüm görme açıları
4Çizelge Boyutu: 164x97x2.6mm
5. LCM Arayüz Tipi: MIPI
6. CTP Arayüz Tipi: I2C
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8- Dokunma paneli: Kapasitif dokunma ekranı ((CTP)
Spesifikasyon
| Ürün | İçeriği | Birlik |
| LCD Tipi | 7.0 TFT-LCD, iletim | |
| Çizelge Boyutu | 190.0 (V) x 138.0 (H) x 5.78 ((T) | mm |
| Etkin Alan | 85.92 ((V) x154.21 ((H) | mm |
| Görme yönü | Tüm Görme açıları | --- |
| Renk Göster | 16.7M | |
| Nokta sayısı | 1024 ((RGB) x600 | Noktalar |
| Dot Pitch (H × V) | 0.1506 ((W) x 0.1432 ((H) | mm |
| Assy Tipi | COG+FPC+BL+CTP | --- |
| Arka ışık | Beyaz LED arka ışık | - |
| Arayüz | MIPI arayüzü | |
| Ağırlık | TBD | g |
TFT LCD Modülü 7 "inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Çizimi
| Pin No. | Simge | Görev |
| 1 | VLED+ | LED Anod |
| 2 | VLED+ | LED Anod |
| 3 | VGH | TFT için pozitif güç |
| 4 | VGL | TFT için negatif güç |
| 5 | UPDN | Geçit yukarı veya aşağı tarama kontrolü. UPDN = L, STV2 çıkış dikey başlangıç darbeleri ve UD pin çıkış mantıksal L kapı sürücüsüne ( Varsayılan) UPDN = ′H′, STV1 çıkış dikey başlangıç darbeleri ve UD pin çıkış mantıklı ′H′ kapı sürücüsüne |
| 6 | SHLR | Kaynak sağ ya da sol sıralama kontrolü. SHLR = L, sola kaydır: son veri = S1←S2←S3..........←S1536 = ilk veri. SHLR = H , sağa kaydırma: ilk veri = S1→S2→S3........→S1536 = son veri. (varsayılan) |
| 7 | VLED- | LED Katod |
| 8 | VLED- | LED Katod |
| 9 | AVDD | Analog devreler için güç |
| 10 | GND | Toprak |
| 11 | D3P | MIPI veri girişi. |
| 12 | D3N | MIPI veri girişi. |
| 13 | GND | Toprak |
| 14 | D2P | MIPI veri girişi. |
| 15 | D2N | MIPI veri girişi. |
| 16 | GND | Toprak |
| 17 | CLKP | MIPI saat girişi |
| 18 | CLKN | MIPI saat girişi |
| 19 | GND | Toprak |
| 20 | D1P | MIPI veri girişi. |
| 21 | D1N | MIPI veri girişi. |
| 22 | GND | Toprak |
| 23 | D0P | MIPI veri girişi. |
| 24 | D0N | MIPI veri girişi. |
| 25 | GND | Toprak |
| 26 | STBYB | Bekleme modunda. STBYB = HH,normal çalışma (öntanımlı) STBYB = L, zamanlama denetleyicisi, kaynak sürücüsü kapanacak, tüm çıkışlar GND. |
| 27 | Dönüştür | Küresel sıfırlama düğmesi. Sıfırlama durumuna girmek için aktif düşük. Normalde yüksek çek. Istikrar için RC sıfırlama devresine bağlanmak. |
| 28 | VDD ((1.8V) | Dijital devreler |
| 29 | VDD ((1.8V) | Dijital devreler |
| 30 | VCOMIN | Ortak voltaj |

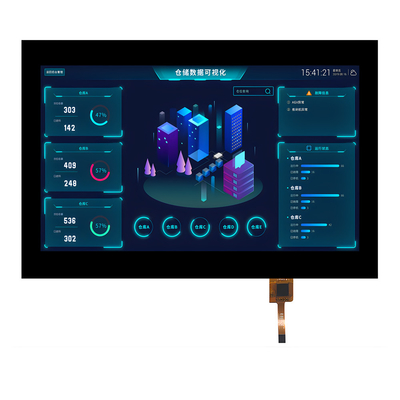

TFT LCD Modülü 7 inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Görüntüsü
