Ürün ayrıntıları:
|
| Ürün: | 2.8 inç Yuvarlak TFT Ekranı | Karar: | 480 (RGB) x 480 Nokta |
|---|---|---|---|
| dokunmatik ekran: | Kapasitif dokunmatik ekran (CTP) | Görüntüleme yönü: | IPS tam görüş açısı |
| Sürücü IC: | SC7701S | PIN numarası: | 30 pim |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 250 cd/m2 (sirke) |
| Arabirim: | RGB 18 bit | LED Ömrü: | 40.000 saat |
| Tepe:: | -20°C ila +70°C | Anahat boyutu: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Aktif: | 70.13 ((W) x70.13 ((H) mm | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480x480 TFT LCD Ekranı,20 |
||
2.8 inç Kapasitatif Dokunmatik Ekran Yuvarlak TFT Kalıp Açıklama
Bu ürün düşük giriş voltajı, VDD: 2.7 ~ 3.6V özelliğine sahiptir. IPS teknolojisinin kullanılması nedeniyle, ürün herhangi bir yönden 80 derecelik bir görüntüleme açısına sahiptir.Ürün, RGB 18BIT değerlerini CPU arayüzü olarak kullanır ve iç bir güç devresi ile donatılmıştırBu ürün, kullanımı daha uygun ve kullanıcılara çok iyi bir deneyim sağlayan kapasitif dokunmatik ekran (CTP) ile tasarlanmıştır.
| Genel Bilgiler | Spesifikasyon | Birim |
| Ana panel | ||
| Gösterim alanı ((AA)) | 70.128 ((H) *70.128 ((V) (2.8 inç) | mm |
| Sürücü elemanı | a-Si TFT aktif matris | - |
| Renkleri göster | 16.7M | Renkler |
| Piksel sayısı | 480 ((RGB) * 480 | noktalar |
| Piksel düzenlemesi | RGB dikey şeridi | - |
| Pikselleşme | 0.180 ((H) *0.180 ((V) | mm |
| Görme açısı | Hepsi | Saat iki. |
| Sürücü IC | ST7701S | - |
| Renkli Piksel Düzenlemesi | RGB dikey şeridi | |
| Görüntüleme modu | İletişimsel/ Normalde Siyah | - |
| Çalışma sıcaklığı | -20+70 | °C |
| Depolama sıcaklığı | -30+80 | °C |
Mekanik Bilgi
| Ürün | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
| Modül boyutu | Yatay ((H) | - | 86.7 | - | mm | - 0 oldu.1 |
| Dikey ((V) | - | 86.7 | - | mm | - 0 oldu.1 | |
| Derinlik ((D) | - | 4.19 | - | mm | ±0.3 | |
| Ağırlık | - | TBD | - | g | - | |
2.8 inç 480x480 Yuvarlak TFT LCD Ekran Modülü
PIN Tanımı
| Pin NO. | Simge | Seviye | Görev |
| 1 | LEDA | H | Arka ışık + |
| 2 | LEDK1 | L | Arkaplan ışığı... |
| 3 | LEDK2 | L | Arkaplan ışığı... |
| 4 | LEDK3 | L | Arkaplan ışığı... |
| 5 | LEDK4 | L | Arkaplan ışığı... |
| 6 | VDD 2.8V | H | Güç kaynağı ((2.5-3.3V) |
| 7 | IOVCC1.8V | H | Güç kaynağı ((1.65-3.3V) |
| 8 | LCM RST | H/L | LCM donanım sıfırlama çubuğu |
| 9 | TE | H/L | Yırtma etkisi çıkışı |
| 10 | PWM | H/L | Arkaplan ışığı kontrol pını aç/kapalı. |
| 11 | GND | L | Toprak |
| 12 | D0P | H/L | HSSI_D0+, diferansiyel veri sinyali hattıdır. |
| 13 | D0N | H/L | HSSI_D0- diferansiyel veri sinyali çizgisi. |
| 14 | GND | L | Toprak |
| 15 | D1P | H/L | HSSI_D1+ diferansiyel veri sinyali çizgisi. |
| 16 | D1N | H/L | HSSI_D1- diferansiyel veri sinyali çizgisi. |
| 17 | GND | L | Toprak |
| 18 | CP | H/L | HSSI_CLK +, diferansiyel veri sinyali hattıdır. |
| 19 | KN | H/L | HSSI_CLK- diferansiyel veri sinyali çizgisi. |
| 20 | GND | L | Toprak |
| 21 | NC | NC | |
| 22 | GND | L | Toprak |
| 23 | NC | NC | |
| 24 | GND | L | Toprak |
| 25 | TP-INT | H/L | Kesme düğmesi |
| 26 | TP-SDA | H/L | Seri veri girişi pını |
| 27 | TP-SCL | H/L | Seri saat girişi |
| 28 | TP-REST | H/L | TP donanım sıfırlama çubuğu |
| 29 | TP-VCC | H/L | Güç kaynağı 2.8V |
| 30 | GND | L | Toprak |
Mutlak maksimum derecelendirmeler
|
Ürün |
Simge |
Değerler |
Birim |
|
| Min. | - Max. - Hayır. | |||
| Mantıksal devre için besleme voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog devre için güçlendirme voltajı | VCI | - 0 oldu.3 | 4.6 | V |
DC ELEKTRIK KARAKTERİSTİKLERİ
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| Min. | Tip | - Max. - Hayır. | ||||
| Güç kaynağı | VCC | 2.7 | 2.8 | 3.3 | V | |
| Normal modda Akım tüketimi | Icc | - | - | 55 | mA | VCC=2.8V |
| TFT kapısı ON Voltajı | VGH | 11.5 | 12 | 16 | V | |
| TFT kapısı OFF Voltajı | VGL | -8 | -12 | -12 | V | |
Arka ışık ünitesinin özellikleri
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| Min. | Tip | - Max. - Hayır. | ||||
| İleri güçlendirme voltajı | Vf | 2.7 | - | 3.3 | V | |
| Gelecekteki tedarik Mevcut | Eğer | - | 80 | - | mA | |
| LCM Parlaklığı | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Tekdüzelik | / | 80 | % | - | ||

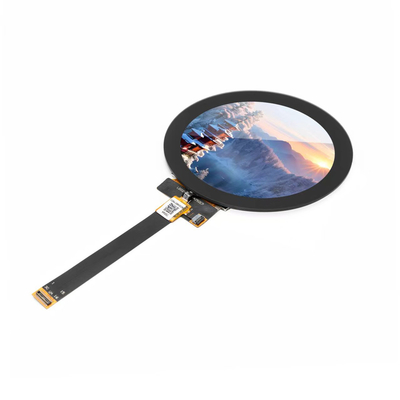

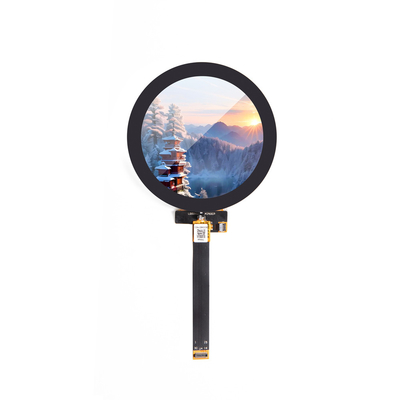

2.8 inç 480x480 Yuvarlak TFT LCD Ekran Modülü Ürün Görüntüsü
Güvenilirlik testi
|
Test Ürünü |
Test Durumu
|
Denemeden sonra denetim |
| Yüksek sıcaklıkta çalışma | 96 saat boyunca 70°C |
Test tamamlandıktan sonra, test edilen LCD numuneleri, işlevsel ve görsel incelemeden önce 2-4 saat veya daha uzun süre normal bir iç sıcaklık ve nem ortamına yerleştirilmelidir.Örneklerin aşağıdaki kusurlara sahip olmasına izin verilmez:: 2Her test edilen modül sadece test projelerinden biri için kullanılabilir. |
| Düşük Sıcaklıkta Çalışma | -20°C. 96 saat. | |
| Yüksek sıcaklıkta depolama | 80°C 96 saat boyunca | |
| Düşük Sıcaklıkta Depolama | -30°C. 96 saat. | |
| Yüksek Sıcaklık İşlemi Nem İşlemi | 60°C,% 90RH 72 saat | |
| Isı Şoku | -10°C (yaklaşık 30 dakika) ~+25°C (yaklaşık 5 dakika) ~+60°C (yaklaşık 30 dakika) 10 döngü boyunca | |
| titreşim testi (çalışma yok) |
Sıklık: 10~55Hz Amplituda:1.0 mm süpürme süresi: 11 dakika Test süresi: X, Y, Z'nin her yönü için 6 döngü |
|
|
Statik elektrik testi |
Dokunma ±4KV, hava dokunuşu ±8KV |
