Ürün ayrıntıları:
|
| Ürün: | 3.6 inç Yuvarlak Dokunmatik Ekran TFT | Karar: | 544 (RGB) x 506 Nokta |
|---|---|---|---|
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | dokunmatik ekran: | Kapasitif dokunmatik ekran (CTP) |
| Görüntüleme yönü: | IPS tam görüş açısı | Sürücü IC: | ST72566 |
| PIN numarası: | 40 PIN | Bağlantı: | ZIF |
| Arabirim: | RGB 24 bit | LED Ömrü: | 40.000 saat |
| Tepe:: | -30°C ila +85°C | Anahat boyutu: | 107,13(G)×107,13(Y)×9,76(K) mm |
| Etkin Alan: | 89,76(G) x83,49(Y) mm | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 544*506 TFT LCD Ekranı,3.6 inçlik TFT LCD ekranı,OEM TFT LCD Ekranı |
||

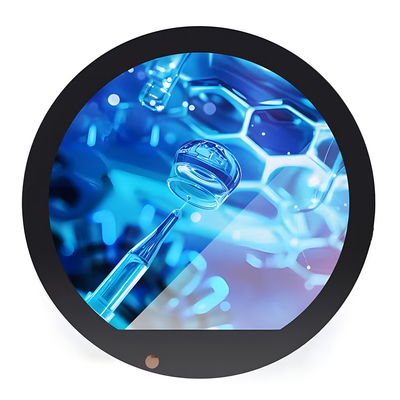

Kapasitif dokunmatik ekran TFT 3.6 inç yuvarlak ekran modülü
TS8036WV001-T, 3,6 inçlik renkli aktif matrisli TFT ( ince filmli transistor) LCD (sıvı kristal ekranı) olan, amorf silikon TFT'yi anahtarlama cihazı olarak kullanır.Bu model, iletimli bir TFT-LCD panelinden oluşur.3,6 inçlik yuvarlak TFT-LCD'nin çözünürlüğü 544x506 piksel ve 16,7 milyon renge kadar görüntüleyebilir.Bu dairesel TFT LCD, IC ST72566 ile donatılmıştır ve RGB 24 bit arayüzünü destekler. I2C arayüzünü destekleyen 5 nokta PCAP dokunmatik ekranla donatılmıştır.Çoklu dokunma işlevselliği ve mükemmel görsel performansı, onu zorlu uygulamalar için ideal bir seçim haline getirir.
- Düşük Giriş Voltajı: VDD: 2.7 ~ 3.6V;
- Görüntüleme Renkleri TFT LCD: 16.7M renkler
-CPU arayüzü: -RGB 24BIT
- İç güç kaynağı devresi.
|
Genel Bilgiler
|
Spesifikasyon | Birim |
| Ana panel | ||
| Gösterim alanı ((AA)) | 89.76 ((H) * 83.49 ((V) (3.6 inç) | mm |
| Sürücü elemanı | a-Si TFT aktif matris | - |
| Renkleri göster | 16.7M | Renkler |
| Piksel sayısı | 544 ((RGB) * 506 | noktalar |
| Piksel düzenlemesi | RGB dikey şeridi | - |
| Pikselleşme | 0.165 ((H) *0.165 ((V) | mm |
| Görme açısı | Hepsi | Saat iki. |
| Sürücü IC | ST72566 | - |
| Renkli Piksel Düzenlemesi | RGB dikey şeridi | |
| Görüntüleme modu | İletişimsel/ Normalde Siyah | - |
| Çalışma sıcaklığı | -30+85 | °C |
| Depolama sıcaklığı | -30+85 | °C |
Mekanik Bilgi
|
Ürün
|
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
Not: | |
| Modül boyutu | Yatay ((H) | - | 107.13 | - | mm | - 0 oldu.1 |
| Dikey ((V) | - | 107.13 | - | mm | - 0 oldu.1 | |
| Derinlik ((D) | - | 9.76 | - | mm | ±0.4 | |
| Ağırlık | - | TBD | - | g | - | |
Kapasitif dokunmatik ekran TFT 3.6 inç yuvarlak ekran modülüÇizim
PIN Tanımı
|
PIN NO. |
SYMBOL |
Seviye | Açıklama |
| 1 | LEDK | L | Arkaplan ışığı... |
| 2 | LEDA | H | Arka ışık + |
| 3 | GND | H | Güç zemini |
| 4 | VCC | H | Güç kaynağı ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Kırmızı veri otobüsü |
| 13-20 | G0-G7 | H/L | Yeşil veri otobüsü |
| 21-28 | B0-B7 | H/L | Mavi veri otobüsü |
| 29 | GND | L | Güç zemini |
| 30 | DCLK | H/L | Piksel saat sinyali |
|
31 |
DISP | H/L | Normal çalışma modunda VDD'ye bağlı. GND'ye bağlı IC bekleme modundadır. |
| 32 | HSYNC | H/L | Yatay senkronizasyon. |
| 33 | VSYNC | H/L | Dikey senkronizasyon. |
| 34 | DE | H/L | Veri etkinleştirme sinyali |
|
35 |
AUTODL |
H/L |
OPT fonksiyon kontrol pını |
| 36 | CS | H/L | Çip seçin giriş iğnesi |
| 37 | SCL | H/L | Seri saat girişi. |
| 38 | SDA | H/L | Seri veri girişi pını |
| 39 | NTC1 | / | Termistörü bağla. |
| 40 | NTC2 | / | Termistörü bağla. |
Mutlak maksimum derecelendirmeler
|
Ürün |
Simge |
Değerler |
Birim |
|
| Min. | - Max. - Hayır. | |||
| Mantıksal devre için besleme voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog devre için güçlendirme voltajı | VCI | - 0 oldu.3 | 4.6 | V |
DC ELEKTRIK KARAKTERİSTİKLERİ
|
Ürün
|
Simge |
Değerler |
Birim |
Not: |
||
| Min. | Tip | - Max. - Hayır. | ||||
| Güç kaynağı | VCC | 2.7 | 2.8 | 3.3 | V | |
| Normal modda Akım tüketimi | Icc | - | - | 55 | mA | VCC=3.3V |
| TFT kapısı ON Voltajı | VGH | 11.5 | 12 | 16 | V | |
| TFT kapısı OFF Voltajı | VGL | -8 | -12 | -12 | V | |
Arka ışık ünitesinin özellikleri
|
Ürün
|
Simge |
Değerler |
Birim |
Not: |
||
| Min. | Tip | En fazla.. | ||||
| İleri güçlendirme voltajı | Vf | 13.5 | - | 16 | V | |
| Gelecekteki tedarik Mevcut | Eğer | - | 180 | - | mA | |
| LCM Parlaklığı | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Tekdüzelik | / | 80 | % | - | ||

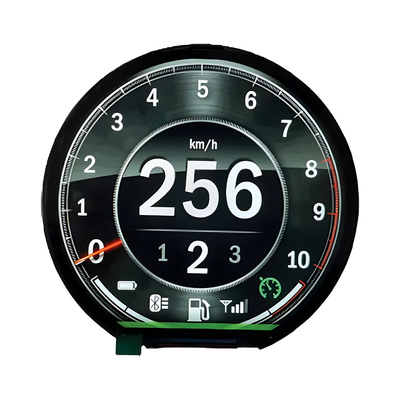

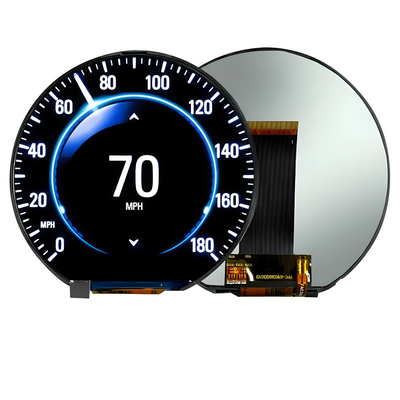

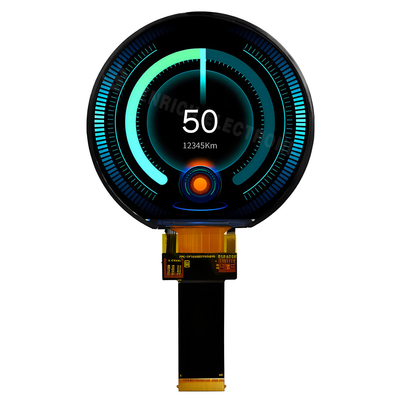

Kapasitif dokunmatik ekran TFT 3.6 inç yuvarlak ekran modülüÜrün Görüntüsü
Güvenilirlik testi
| Test Ürünü |
Test Durumu
|
Denemeden sonra denetim |
| Yüksek sıcaklıkta çalışma | 86 saat boyunca 85°C |
Test tamamlandıktan sonra, test edilen LCD numuneler, işlevsel ve görsel incelemeden önce 2-4 saat veya daha uzun süre normal bir iç sıcaklık ve nem ortamına yerleştirilmelidir.Örneklerin aşağıdaki kusurlara sahip olmasına izin verilmez:: 2Her test edilen modül sadece test projelerinden biri için kullanılabilir. |
| Düşük Sıcaklıkta Çalışma | -30°C. 96 saat. | |
| Yüksek sıcaklıkta depolama | 86 saat boyunca 85°C | |
| Düşük Sıcaklıkta Depolama | -30°C. 96 saat. | |
| Yüksek Sıcaklık İşlemi Nem İşlemi | 60°C,% 90RH 72 saat | |
| Isı Şoku | -10°C (yaklaşık 30 dakika) ~+25°C (yaklaşık 5 dakika) ~+60°C (yaklaşık 30 dakika) 10 döngü boyunca | |
| titreşim testi (çalışma yok) |
Sıklık: 10~55Hz Amplituda:1.0 mm süpürme süresi: 11 dakika Test süresi: X, Y, Z'nin her yönü için 6 döngü |
|
| Statik elektrik testi | Dokunma ±4KV, hava dokunuşu ±8KV |
