Ürün ayrıntıları:
|
| Ürün: | 2.2 inç SPI TFT LCD | Karar: | 176x220 |
|---|---|---|---|
| dokunmatik ekran: | Dirençli Dokunmatik Ekranlı | Arabirim: | SPI |
| kapak camı: | Özelleştirilecek | Görüntüleme yönü: | 12:00 |
| Sürücü IC: | ILI9225G veya Eşdeğeri | Bağlantı: | Takma (özelleştirilebilir） |
| Parlaklık: | 2５0 cd/m2(nit) | PIN numarası: | 14 iğne |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Grafik TFT LCD Ekranı,2.2 inçlik TFT LCD Ekranı,SPI TFT LCD Ekranı |
||
2.2 inç SPI QCIF TFT Ürün Tanımı
Mekanik Özellikler
| Ürün | Spesifikasyon | Birim |
| Ekran boyutu | 2.2 | inç |
| Çevre boyutları | 43 çarpı 56.16 çarpı 2.3 | mm |
| Sürücü IC | ILI9225G | - |
| Arayüz tipi | 4-SPI | - |
2.2 inç SPI QCIF TFT ÜrünÇizim
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 3 | SCL | Ben... | Seriel Arayüzde, bu SCL olarak kullanılır. |
| 4 | D/C | Ben... | 4 satırlı SPI'de, bu pin D/CX (veriler/komut seçimi) olarak kullanılır. |
| 5 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 6 | SDA/SDO | Ben... | Tarih girişi/veri çıkışı |
| 7 | NC | - | - |
| 8 | GND | Ben... | Toprak |
| 9 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 10 | A | O. | LED Anod |
| 11-14 | K1-K4 | O. | LED Katod |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=60 mA |
| Besleme akımı | Eğer | - | 60 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 19.2 | - | mW | - |
| LCM için ışık yoğunluğu |
- |
200 | 250 | - | Cd/m2 | Eğer=60 mA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=60 mA |
| Arka ışık rengi | Beyaz | |||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | |||
| Min. | Tip | En fazla. | ||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 20 | - | Bayan | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 5.0 | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 500 | - | - | |
| 4 |
Görme açısı
|
- Evet. | θR | CR>10 | - | 55 | - | Değ |
| θL | - | 55 | - | |||||
| Ver. | Θ+ | - | 55 | - | ||||
| - Evet. | - | 25 | - | |||||

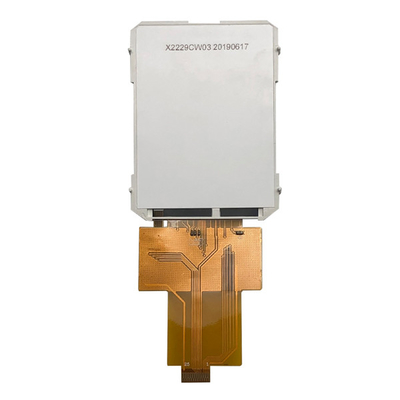

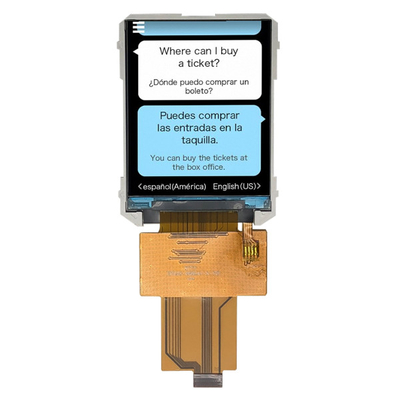

2.2 inç SPI QCIF TFT Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
