Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7 inç TFT Dokunmatik Ekran Modülü | dokunmatik ekran: | Dirençli dokunmatik panel |
|---|---|---|---|
| Karar: | 800*480 | kapak camı: | ODM |
| Arabirim: | RGB | Yüzey Parlaklığı: | 300 cd/m2 |
| LED Ömrü: | 40.000 saat | Pim Numarası: | 40 |
| Kontrol Paneli: | İle birlikte | Görüntüleme yönü: | saat 6 |
| Vurgulamak: | 7 inç TFT LCD ekran,Innolux AT070TN83,800x480 Nokta TFT LCD Ekranı |
||
7" TFT 800x480 noktalar ile RTP ürün tanıtımı
Model numarası.:SF-TC700I-9239D-T (Tamamen Innolux AT070TN83 ile uyumludur)
SF-TC700I-9239D-T, dirençli bir dokunmatik panel ve 800x480 nokta çözünürlüğü ile donatılmış 7 inç TN iletimli renk aktif matrisli TFT LCD ekranıdır.Modülün boyutu 165 (genişlik) X104 (yükseklik) X6.5 (derinlik) mm; Etkili alan 152.4 (W) X91.44 (H) mm. Bu TFT monitörü 24 bitlik RGB arayüzünü destekler.Ekran ışığı yansıtmaz ve daha iyi görüntü kalitesini korur.
Bu modülün kontrast oranı 500: 1 (tipik değer) ve parlaklığı 300 nit (tipik değer) dir. LCM'nin güç kaynağı voltaj aralığı 3.0 ~ 3,6V'dir ve tipik değeri 3.3V'dir.Bu modül -20 ila +70 °C sıcaklık aralığında çalışır., depolama sıcaklıkları -30 ila +80 °C arasında değişir.
Özellikleri
| Ürün | Spesifikasyon |
| LCD boyutu | 7.0 inç ((Diagonal) |
| Sürücü elemanı | a-Si TFT aktif matris |
| Karar | 800X3 ((RGB) X480 |
| Görüntüleme modu | Normalde beyazdır. |
| Nokta mesafesi | 0.0635 ((W) X0.1905 ((H) mm |
| Etkin alan | 152.4 (W) X91.44 (H) mm |
| Modül boyutu | 165 ((W) X104 ((H) X6.5 ((D) mm |
| Yüzey işlemi | Parlama karşıtı |
| Renk düzenlemesi | RGB şeridi |
| Arayüz | Dijital (TTL) |
| Arka ışık güç tüketimi | 2.500W (Tip.) |
| Panel güç tüketimi | 0.825W (Tip.) |
RTP Ürün Çizimi ile 7" TFT 800x480 nokta
Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | VLED | P | LED Sürücü için güç kaynağı |
| 2 | VLED | P | LED Sürücü için güç kaynağı |
| 3 | ADJ | Ben... | LED parlaklığı PWM Pulse ile ayarlayın |
| 4 | GLED | P | LED devresi için zemin |
| 5 | GLED | P | LED devresi için zemin |
| 6 | VCC | P | Dijital devre için güç kaynağı |
| 7 | VCC | P | Dijital devre için güç kaynağı |
| 8 | Mod | Ben... | DE veya HV modunun kontrolü |
| 9 | DE | Ben... | Veri etkinleştir |
| 10 | VS | Ben... | Vsync sinyal girişi |
| 11 | HS | Ben... | Hsync sinyal girişi |
| 12 | GND | P | Güç zemini |
| 13 | B5 | Ben... | Mavi veri girişi (MSB) |
| 14 | B4 | Ben... | Mavi veri girişi |
| 15 | B3 | Ben... | Mavi veri girişi |
| 16 | GND | P | Güç zemini |
| 17 | B2 | Ben... | Mavi veri girişi |
| 18 | B1 | Ben... | Mavi veri girişi |
| 19 | B0 | Ben... | Mavi veri girişi (LSB) |
| 20 | GND | P | Güç zemini |
| 21 | G5 | Ben... | Yeşil veri girişi (MSB) |
| 22 | G4 | Ben... | Yeşil veri girişi |
| 23 | G3 | Ben... | Yeşil veri girişi |
| 24 | GND | P | Güç zemini |
| 25 | G2 | Ben... | Yeşil veri girişi |
| 26 | G1 | Ben... | Yeşil veri girişi |
| 27 | G0 | Ben... | Yeşil veri girişi (LSB) |
| 28 | GND | P | Güç zemini |
| 29 | R5 | Ben... | Kırmızı veri girişi (MSB) |
| 30 | R4 | Ben... | Kırmızı veri girişi |
| 31 | R3 | Ben... | Kırmızı veri girişi |
| 32 | GND | P | Güç zemini |
| 33 | R2 | Ben... | Kırmızı veri girişi |
| 34 | R1 | Ben... | Kırmızı veri girişi |
| 35 | R0 | Ben... | Kırmızı veri girişi (LSB) |
| 36 | GND | P | Güç zemini |
| 37 | DCLK | Ben... | Örnek saat |
| 38 | GND | P | Güç zemini |
| 39 | L/R | Ben... | Sol veya sağ tarama yönünü seçin |
| 40 | U/D | Ben... | Tarama yönünü yukarı veya aşağı seç |
Tipik Çalışma Koşulları
| Ürün | Simge | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | |||
| Güç voltajı | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Mevcut tüketim | İLED | - | 500 | 550 | mA |
| Giriş mantığı yüksek voltaj | HIV | 0.7VCC | - | VCC | V |
| Giriş mantığı düşük voltaj | VIL | 0 | - | 0.3VCC | V |
| LED ömrü | - | 40,000 | - | - | Saat. |
Optik Özellikler
| Ürün | Simge | Durum | Değerler | Birim | ||
| - Min. | Tipik. | - Max. - Hayır. | ||||
| Görme açısı (CR≥10) | θL | Φ=180° ((9 saat) | 60 | 70 | - | derecesi |
| θR | Φ=0°(3 saat) | 60 | 70 | - | ||
| θT | Φ=90° (saat 12) | 40 | 50 | - | ||
| θB | Φ=270° ((6 saat) | 60 | 70 | - | ||
| Yanıt süresi | TON | Normal θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| Kontrast oranı | CR | 400 | 500 | - | - | |
| Renk kromatikliği | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Parlaklık | L | 250 | 300 | - | cd/m2 | |
| Parlaklık eşitliği | YU | 70 | 75 | - | % | |

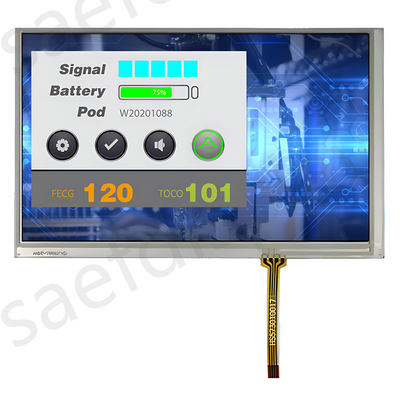

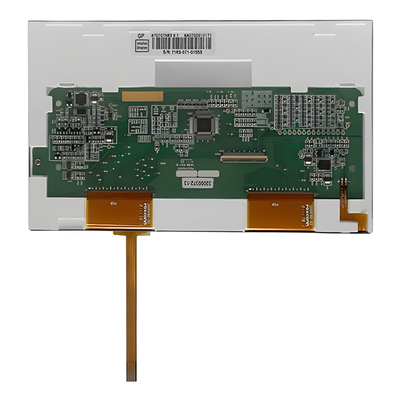

RTP Ürün Görüntüsü ile 7" TFT 800x480 nokta
