Ürün ayrıntıları:
|
| Ürün: | 4 inç Serial Port SPI TFT modülü | Modül Yapısı: | TFT+RTP+SPI PCB |
|---|---|---|---|
| Karar: | 480x320 nokta | Arabirim: | 4 Telli SPI |
| dokunmatik ekran: | Dirençli Dokunmatik Ekranlı | Sürücü IC: | ILI9488 |
| Anahat boyutu: | 55,04x89,3 (mm) | Etkin Alan: | 48,6x64,8 (mm) |
| PIN numarası: | 14 iğne | Çalışma sıcaklığı.: | -20°C~70°C |
| saklama derecesi.: | -30°C~80°C | Çalışma voltajı: | 3.3V / 5V |
| Güç tüketimi: | ~90mA | Ağırlık: | ~25 gr |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | SPI TFT LCD Modülü,480x320 Nokta TFT LCD Modülü |
||
4 inç SPI Seriel Arayüz TFT Modülü ProdÖzet
Model numarası:SFTM400XM-7173AT
SFTM400XM-7173AT, ILI9488 sürücü IC'si, 480x320 çözünürlüğü ve dokunma fonksiyonu (iletileri) ile 4 tel SPI iletişim yöntemini benimseyen 4 inçlik bir LCD modüldür.Bu modül bir LCD ekranı içerir, arka ışık kontrol devri ve dokunmatik ekran kontrol devri.
Özellik
| Ürün: | 4 inçlik SPI modülü |
| Modül yapısı: | TFT+RTP+SPI PCB |
| Karar: | 480x320 Nokta |
| Arayüz: | 4 Kablo SPI |
| Dokunmatik ekran: | Rezistif dokunmatik ekranla |
| Sürücü İK: | ILI9488 |
| Çizelge Boyutu: | 61.74 x 108.04 (mm) |
| Etkin Alan: | 51.84 x 86.40 (mm) |
| Pin Numarası: | 14 Pin |
| Çalışma Temp.: | -20°C~70°C |
| Depolama sıcaklığı: | -30°C~80°C |
| Çalışma Voltajı: | 3.3V / 5V |
| Güç tüketimi: | ~90mA |
| Ağırlık: | ~ 71 g |
Donanım Yapılandırması
Bu LCD modülünün donanım devresi üç ana parçadan oluşur: LCD ekran kontrol devri, dokunmatik ekran kontrol devri ve arka ışık kontrol devri.
1, LCD ekran kontrol devri, kontrol pinleri ve veri iletim pinleri de dahil olmak üzere LCD'nin pinlerini kontrol etmek için kullanılır.
2, Dokunmatik ekran kontrol devri, dokunmatik ekran dokunmatik tepkisini ve dokunmatik koordinat okumalarını kontrol edebilir (dokunmatik ekran isteğe bağlıdır).
3, Arkaplan ışığı kontrol devri, arkaplan ışığının parlaklığını ve sönmesini kontrol etmek için kullanılır.Bu devre atılabilir ve arka ışık kontrol pını doğrudan bir 3 bağlı olabilir.3V güç kaynağı.
4 inç SPI Seriel Arayüz TFT Modülü ProdÇizim
Pin Tanımı
| - Hayır. | Pin | Açıklama |
| 1 | VCC | LCD Güç kaynağı pozitif (3.3V~5V) |
| 2 | GND | LCD Yer |
| 3 | CS | LCD Çip Seç |
| 4 | Dönüştür | LCD RESET |
| 5 | DC/RS | LCD kayıt/veri seçme sinyali |
| 6 | SDI ((MOSI) | LCD SPI Otobüs yazma veri sinyali |
| 7 | SCK | LCD SPI Otobüs saat sinyali |
| 8 | LED |
Arka ışık kontrol sinyali (yüksek seviyede aydınlatma, Eğer kontrol gerekmezse lütfen 3.3V'ye bağlayın) |
| 9 | SDO ((MISO) | LCD SPI otobüsü veri sinyali (gerekmezse, bağlanabilir) |
|
Aşağıda dokunmatik ekran çubukları var. Eğer dokunuşları yoksa veya dokunma fonksiyonu gerekmezse, bağlanabilirler. |
||
| 10 | T_CLK | Dokunmatik ekran SPI otobüs saat sinyali |
| 11 | T_CS | Dokunmatik ekran çip seçimi sinyali |
| 12 | T_DIN | Dokunmatik ekran SPI otobüs giriş sinyali |
| 13 | T_DO | Dokunmatik ekran SPI otobüs çıkış sinyali |
| 14 | T_IRQ | Dokunmatik ekran dokunmatik kesinti sinyali |

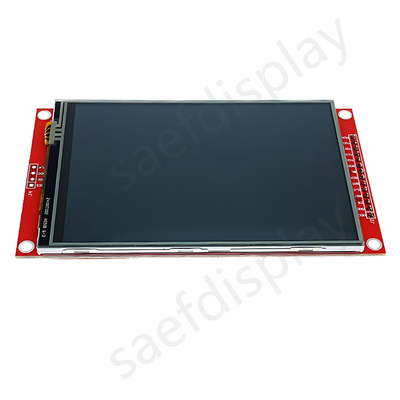

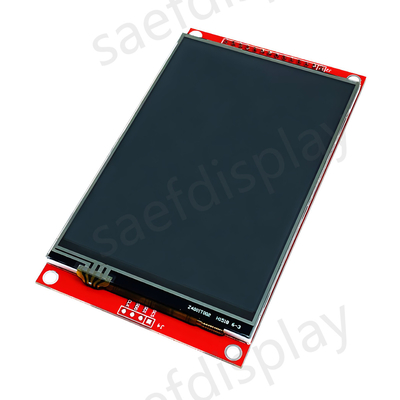

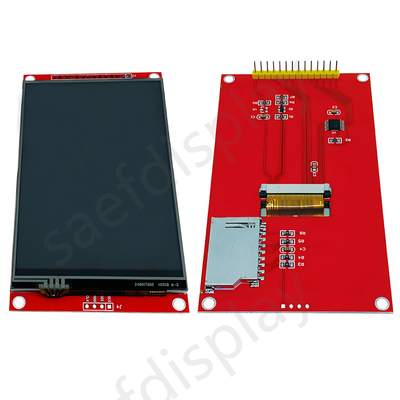

4 inç SPI Seriel Arayüz TFT Modülü Product Resim
