Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7 inç LVDS TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 1024*600 | kapak camı: | ODM |
| Arabirim: | LVDS | Yüzey Parlaklığı: | 1000 cd/m2 |
| LED Ömrü: | 40.000 saat | Pim Numarası: | 20 PIN |
| Kontrol Paneli: | İle birlikte | Görüntüleme yönü: | Tüm Görüş Açıları |
| Vurgulamak: | Dış TFT LCD Modülü,1000nits TFT LCD Modülü,7 Inch Tft LCD Modülü |
||
IPS TFT LCD 7" LVDS 1000nits 1024x600dots Ürün Tanıtımı
Model numarası. :SFTO700SH-7168A10-N
LVDS arayüzü düşük voltajlı diferansiyel sinyalizasyona atıfta bulunur.İletişim teknolojisi esas olarak yüksek bit hızında geniş bant iletiminde yüksek güç tüketimi ve büyük EMI elektromanyetik müdahale eksikliklerini azaltmak için geliştirilmiştir., böylece etkili bir şekilde düşük gürültü ve düşük güç tüketimi elde edebilir.
SFTO700SH-7168A10-N modeli, 1024x600 nokta çözünürlüğünü destekleyen 7 inç IPS iletimli renkli aktif matrisli TFT LCD ekranıdır. Modül boyutu 165 ((H) × 100 ((V) × 5.7 ((D) mm'dir.Etkili alan 154.2144 ((H) ×85.92 ((V) mm. Bu TFT monitörü LVDS arayüzünü destekler. Parlama karşıtı ekran yüzeylerinin yardımıyla ekran ışığı yansıtmaz ve daha iyi görüntü kalitesini korur.
LCD'nin parlaklık değeri 1000 cd/m2 ve kontrast oranı (tipik değer) 500:1Güç voltajı 3.0V ila 3.6V arasında değişir; tipik değer 3.3V'dir. -30 ila +80°C sıcaklık aralığında çalışır, depolama sıcaklığı -30 ila +80°C arasında değişir.
Özellikleri
|
- Hayır, hayır. |
Ürün | Spesifikasyon | Birim |
| 1 | Panel Boyutu | 7 | inç |
| 2 | Piksel sayısı | 1024 × 3 ((RGB) × 600 | piksel |
| 3 | Etkin Alan | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Pixel Pitch | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Çizelge Boyutu | 165 ((H) × 100 ((V) × 5.7 ((D) | mm |
| 6 | Piksel düzenlemesi | RGB - şerit | - |
| 7 | Ekran Kipi | Normalde Siyah olan IPS | - |
| 8 | Görme Yönü | TÜM Görünüm Yönü | - |
| 9 | Renk Göster | 16.7M | - |
| 10 | Arayüz | LVDS | - |
| 11 | Arka ışık | Beyaz LED | - |
| 12 | Parlaklık | 1000 | cd/m2 |
| 13 | Sürücü IC | - | - |
| 14 | Çalışma sıcaklığı | -30~80 | oC |
| 15 | Depolama sıcaklığı | -30 ~ 85 | oC |
| 16 | Ağırlık | 116 ((Tip.) | g |
IPS TFT LCD 7 "LVDS 1000nits 1024x600 nokta ÜrünÇizim
Pin Tanımı
|
Pin - Hayır, hayır. |
Simge | İ/Ç | Görev |
| 1 | VDD | P | Güç kaynağı VDDIN=3.3V |
| 2 | VDD | P | Güç kaynağı VDDIN=3.3V |
| 3 | LED_EN | Ben... | Güç kaynağı VDDIN ((3.3 ~ 5.0V) |
| 4 | GND | P | Toprak |
| 5 | RXIN0N | Ben... | 0-LVDS diferansiyel verileri |
| 6 | RXIN0P | Ben... | 0+LVDS diferansiyel verileri |
| 7 | GND | P | Toprak |
| 8 | RXIN1N | Ben... | 1-LVDS fark verileri |
| 9 | RXIN1P | Ben... | 1+LVDS diferansiyel verileri |
| 10 | GND | P | Toprak |
| 11 | RXIN2N | Ben... | 2-LVDS diferansiyel veri |
| 12 | RXIN2P | Ben... | 2+LVDS diferansiyel verileri |
| 13 | GND | P | Toprak |
| 14 | RX_CLKN | Ben... | -LVDS diferansiyel saat girişi |
| 15 | RX_CLKP | Ben... | +LVDS diferansiyel saat girişi |
| 16 | GND | P | Toprak |
| 17 | RXIN3N | Ben... | 3-LVDS diferansiyel saat girişi |
| 18 | RXIN3P | Ben... | 3+LVDS diferansiyel saat girişi |
| 19 | PWM | Ben... | Arka ışık parlaklığı: 0.7V ile 1.4V arasında DC voltaj sinyali uygulanır |
| 20 | VLED | P | Güç kaynağı VLED=5~12V ((Tip.) |
Tipik Çalışma Koşulları
| Ürün | Simge | Değerler | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | ||||
| Dijital Güçlendirme Voltajı | VDD | 3 | 3.3 | 3.6 | V | |
| LED için güç kaynağı | VLED | 4.8 | 5 | 12 | V | |
| Güç IC voltaj sağlar | AVEE | -6 | - 5 | - Dört.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Sürücü IC içten voltaj sağlar | VGH | 9 | - | 20 | V | |
| VGL | - 20 | - | -9 | V | ||
| Giriş sinyali voltajı | Düşük seviyede | VIL | 0 | - | 0.3*VDD | V |
| Yüksek Seviye | HIV | 0.7*VDD | - | VDD | V | |
Optik Özellikler
| Ürün | Simge | Durum | Değerler | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | |||||
| ViEwing açısı | Sen... | CR≥10 | - | 85 | - | derecesi | |
| ΘD | - | 85 | - | ||||
| İL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Yanıt süresi | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normal. | |||||||
| izleme | |||||||
| açı | |||||||
| Kontrast oranı | CR | 400 | 500 | - | - | ||
| Parlaklık | L | 1000 | - | cd/m2 | |||
| Parlaklık eşitliği | YU | 70 | 75 | - | % | ||
| Renk kromatizimi (CIE1931) | Beyaz | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Kırmızı | RX | - | - | - | |||
| RY | - | - | - | ||||
| Yeşil | GX | - | - | - | |||
| GY | - | - | - | ||||
| Mavi | BX | - | - | - | |||
| Yukarıda. | - | - | - | ||||

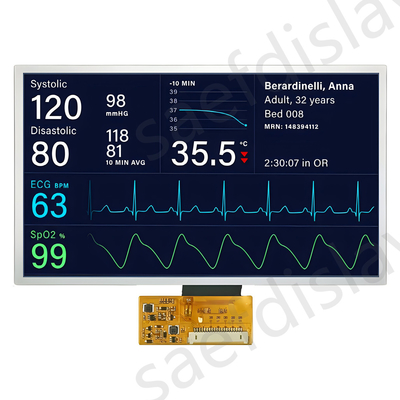

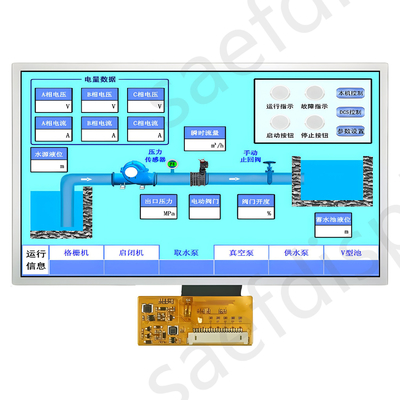

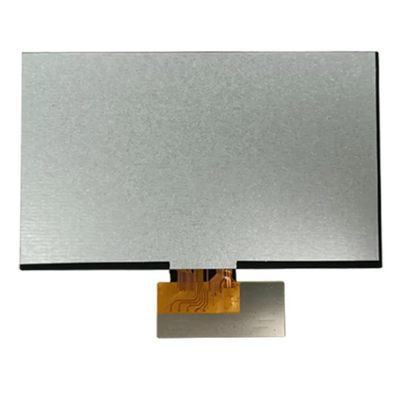

IPS TFT LCD 7 "LVDS 1000nits 1024x600 noktalar Ürün IMage
