Ürün ayrıntıları:
|
| Ürün: | 1,54 inç TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 240x240 nokta | kapak camı: | özelleştirilebilir |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Arabirim: | SPI Arayüzü |
| PIN numarası: | 10 iğne | Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 10 Pin ZIF Bağlantısı TFT Ekranı,240x240 Nokta TFT Ekranı,1.54 inçlik TFT ekranı |
||
1.54 inç SPI TFT LCD 240x240 Çözünürlük Ürün Tanıtımı
Kare ekran, 1 boyut oranına sahip özel bir LCD ürünüdür:1, müşteri tasarımına göre özelleştirilebilir ve kesilebilir. kare ekran ekranları yavaş yavaş insanların dikkatini çekiyor, ultra ince genel boyutu, yüksek parlaklık,Uzun görüntü ömrüSAEFDISPLAY, daha sık el cihazlarında kullanılan 0.85 ", 1.3", 1.33 ", 1.4", 1.44 ", 1.54", 3.95 ", 4" ve 7.6 " boyutlarında kare ekranlar sağlayabilir.akıllı ev cihazları, ve diğer özel kurulum ortamları.
SFTO154JY-7166AN, 1.54 inçlik bir çaplılık ve 240x240 çözünürlüklü tam renkli bir kare TFT LCD ekranıdır.Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyor. SFTO154JY-7166AN modülünün boyutu 31.52 x 33.72mm ve aktif alan boyutu 27.72 x 27.72mm'dir. ST7789P3 tarafından kontrol edilir ve mantıksal güç kaynağı voltaj aralığı 3.0V ila 3.6V'dir.
Bu kare TFT LCD, -20 °C ila +70 °C sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ila +80 °C'dir.SFTO154JY-7166AN, yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellik
| Ürün | İçeriği |
| LCD Boyutu | 1.54 inç (Diagonal) |
| Ekran Kipi | Normalde siyah. |
| Karar | 240 ((H) RGB x 240 ((V) |
| Nokta mesafesi | 0.0975 (H) x 0.0975 ((V) mm |
| Etkin alan | 27.72 x 27.72 mm. |
| Modül boyutu | 31.52 x 33.72x 1.94Max ((D) mm |
| Renk düzenlemesi | RGB Dikey şerit |
| Arayüz | SPI |
| Sürücü IC | ST7789P3 |
| Parlaklık | 250 (TYP) cd/m2 |
| Görme Yönü | Tüm Görünüm |
| Arka ışık | 2 Beyaz LED |
| Operasyon Temp. | -20°C ~ + 70°C |
| Depolama sıcaklığı. | -30°C ~ + 80°C |
| Ağırlık | TBD |
1.54 inç SPI TFT LCD 240x240 çözünürlükÜrün Çizimi
Pin Tanımı
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | GND | Toprak |
|
2 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 3 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 4 | SCL | Serial saat iğnesi |
| 5 | SDA | Seri veri girişi / çıkışı |
| 6 | Dönüştür | LCM Reset Pin |
| 7 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 8 | GND | Toprak |
| 9 | LEDA | Arka ışık anodu |
| 10 | LEDK | Arka ışık katodu |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
| Parlaklık |
- Hayır. |
250 |
- Hayır. |
Cd/m2 |
Optik Özellikler
| Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | ||
|
Görme açısı aralığı |
Yatay | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| Dikey | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| Kontrast oranı |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| İletişim | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Renk aralığı |
CG |
- |
45 |
50 |
- |
% | ||
|
ÜretimRenkli |
Kırmızı |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ry | 0.300 | 0.282 | 0.660 | - | ||||
|
Yeşil |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Gy | 0.514 | 0.544 | 0.574 | - | ||||
|
Mavi |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| - Evet. | 0.125 | 0.155 | 0.185 | - | ||||
| Beyaz Renklilik | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy. | 0.304 | 0.334 | 0.364 |
- |
||||
| Yanıt Zamanı | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

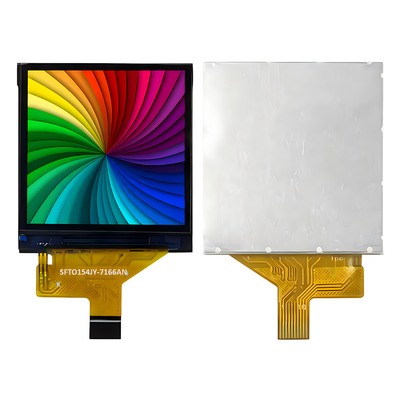

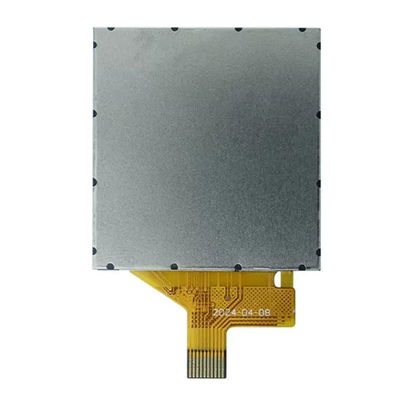

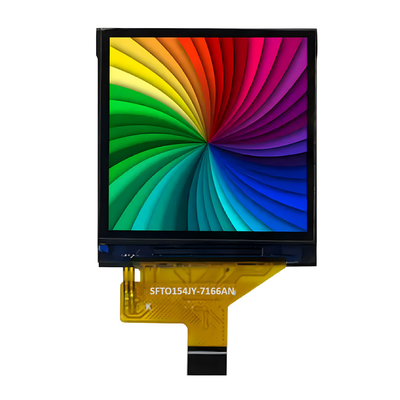

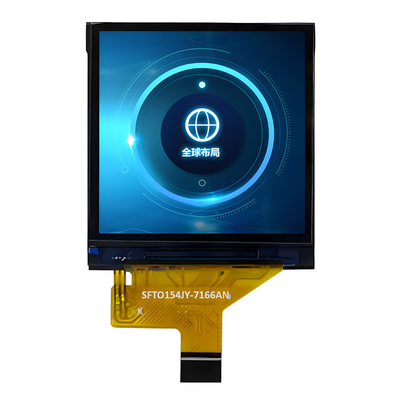

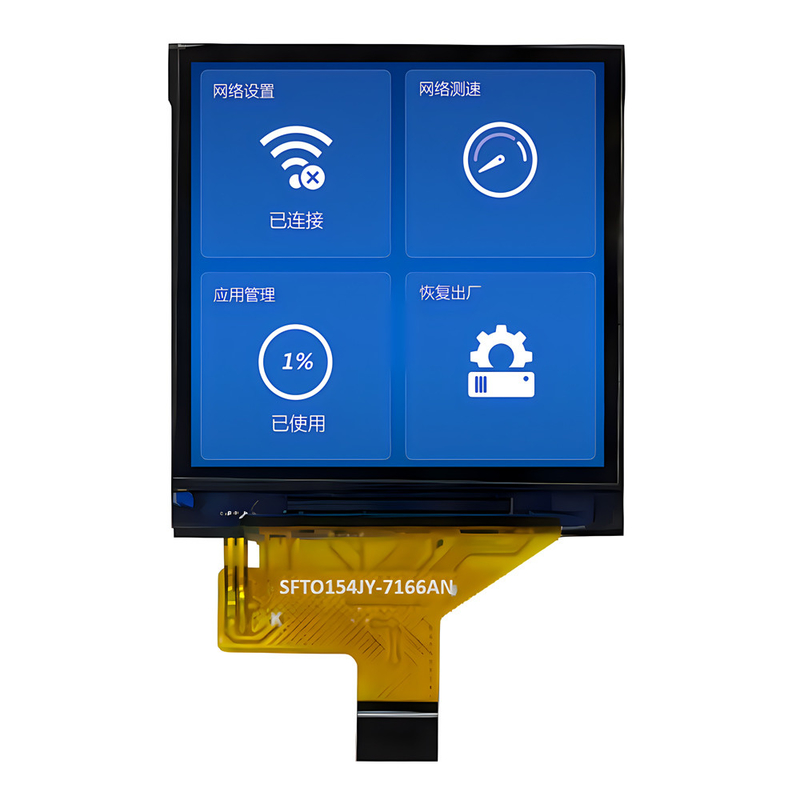

1.54 inç SPI TFT LCD 240x240 çözünürlükÜrün Görüntüsü
