Ürün ayrıntıları:
|
Ürün: | 1.3 inç IPS TFT LCD | dokunmatik ekran: | Olmadan |
---|---|---|---|
Karar: | 240x240 nokta | kapak camı: | ile, Özelleştirilebilir |
Görüntüleme yönü: | IPS, Ücretsiz Görüntüleme açıları | Arabirim: | SPI Arayüzü |
PIN numarası: | 24 pin | Bağlantı: | Bağlama |
Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
Vurgulamak: | 24 PIN Tft LCD Ekranı,240x240 Piksel TFT LCD Ekranı,1.3 inçlik TFT LCD ekranı |
1.3 inç IPS TFT LCD Kapak Camlı Ürün Tanıtımı
Bir kapak plağı, hem dokunmatik hem de dokunmatik olmayan ekran ekranlarını korumak için kullanılan elektronik bir ekran ekranının dış tarafına takılan şeffaf bir mercektir.Mobil internet teknolojisinin gelişmesiyle, tüketici elektronik ürünlerinin hızlı büyüme döneminde eğlence sistemleri ve diğer cihazların sayısı önemli ölçüde arttı.Bu, kaplama ürünlerine olan piyasa talebini önemli ölçüde arttırıyor..
Ekran formlarının çeşitliliği ile birlikte, optik kompozit kaplamalar, performans avantajları nedeniyle ekran kaplamaları için gelişen bir çözüm haline geldi.Optik kompozit kapak plakaları çarpma direnci açısından mükemmel performans gösterir, yansıtıcılık ve iletimlilik ve kullanıcılar tarafından yaygın olarak kabul edilir.
SFTO130JY-7167AT, 1.3 inçlik bir çaplılık ve 240x240 çözünürlüklü tam renkli bir kare TFT LCD ekranıdır.Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyorSFTO130JY-7167AT modelinin modül boyutu 26.16x29.22 mm ve aktif alan boyutu 23.4x23.4 mm'dir.
Üründe kullanılan IPS teknolojisi, kullanıcıların ekranın panoramik görünümünü ve her yönden mükemmel bir kullanıcı deneyimini deneyimlemelerini sağlar.ST7789P3 denetleyici modüle entegre edilmiştir., 3.0V ila 3.6V mantıksal güç kaynağı voltaj aralığı ile. -20 °C ila +70 °C sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ila +80 °C'dir.SFTO130JY-7167AT'ın FPC'si kullanıcı gereksinimlerine göre özelleştirilebilir ve yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellik
Ürün | İçeriği |
LCD Boyutu | 1.3 inç ((Diagonal) |
Ekran Kipi | Normalde siyah. |
Karar | 240 ((H) RGB x 240 ((V) |
Nokta mesafesi | 0.0975 (H) x 0.0975 ((V) mm |
Etkin alan | 23.4 ((H) x 23.4 (V) mm |
Modül boyutu | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Kapak Cam Boyutu | Özelleştirilebilir |
Arayüz | SPI |
Sürücü IC | ST7789P3 |
Parlaklık | 250 (TYP) cd/m2 |
Görme Yönü | Tüm Görünüm |
Arka ışık | 2 Beyaz LED |
Operasyon Temp. | -20°C ~ + 70°C |
Depolama sıcaklığı. | -30°C ~ + 80°C |
Ağırlık | TBD |
1Kapak camı ile.3 inç IPS TFT LCD Ürün Çizimi
Elektriksel Özellikler
Parametreler | Simge | Min. | Tip | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Parlaklık |
- Hayır. |
250 |
- Hayır. |
Cd/m2 |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Optik özellikleri
Ürün | Simge | Ölçme koşulları | - Min. | Tipik. | - Max. - Hayır. | Birim | |
Yanıt Zamanı | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
Görme açısı |
θ |
φ = 0o | 25°C | - | 80 | - |
Değ |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
Kontrast oranı | CR | - | 25°C | 800 | - | - | |
CIE koordinatının rengi |
Beyaz | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
Kırmızı | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
Yeşil |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
Mavi |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
Iletkenlik (polarizatörle) | 4. 18 | 4.65 | % |

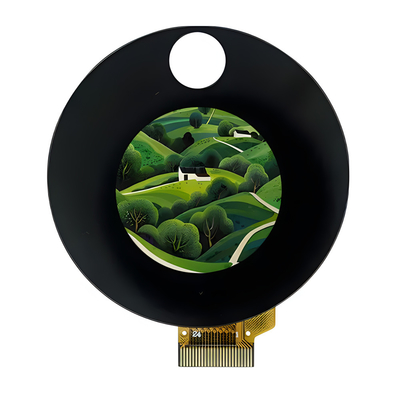

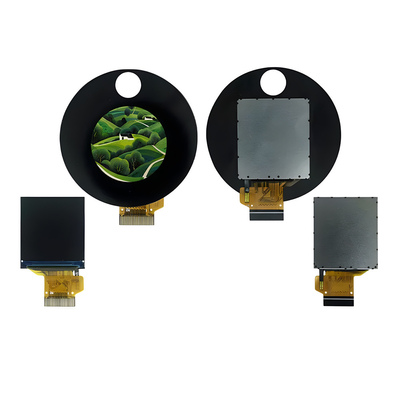

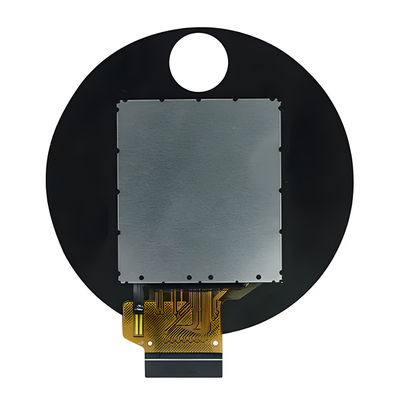

1Kapak Cam Ürün Görüntüsü ile.3 inç IPS TFT LCD
Güvenilirlik testi
Test Ürünü |
Test Durumu |
Denemeden sonra denetim |
Yüksek sıcaklıkta çalışma | 86 saat boyunca 85°C |
Test tamamlandıktan sonra, test edilen LCD numuneler, işlevsel ve görsel incelemeden önce 2-4 saat veya daha uzun süre normal bir iç sıcaklık ve nem ortamına yerleştirilmelidir.Örneklerin aşağıdaki kusurlara sahip olmasına izin verilmez:: 2Her test edilen modül sadece test projelerinden biri için kullanılabilir. |
Düşük Sıcaklıkta Çalışma | -30°C. 96 saat. | |
Yüksek sıcaklıkta depolama | 86 saat boyunca 85°C | |
Düşük Sıcaklıkta Depolama | -30°C. 96 saat. | |
Yüksek Sıcaklık İşlemi Nem İşlemi | 60°C,% 90RH 72 saat | |
Isı Şoku | -10°C (yaklaşık 30 dakika) ~+25°C (yaklaşık 5 dakika) ~+60°C (yaklaşık 30 dakika) 10 döngü boyunca | |
titreşim testi (çalışma yok) |
Sıklık: 10~55Hz Amplituda:1.0 mm süpürme süresi: 11 dakika Test süresi: X, Y, Z'nin her yönü için 6 döngü |
|
Statik elektrik testi | Dokunma ±4KV, hava dokunuşu ±8KV |
