Ürün ayrıntıları:
|
| Ürün: | 0,96 inç TFT LCD | Karar: | 80x160 nokta |
|---|---|---|---|
| Görüntüleme yönü: | IPS, Ücretsiz Görüntüleme Açısı | Arabirim: | SPI Arayüzü |
| PIN numarası: | 8 pim | Bağlantı: | Bağlama |
| dokunmatik ekran: | Olmadan | kapak camı: | özelleştirilebilir |
| Yüzey Parlaklığı: | 260 cd/m2 ((nits) | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 0.96 inç Grafik TFT LCD,SPI Arayüzü Grafik TFT LCD,80x160 piksellik TFT LCD |
||
** Veritabanı İndir **
SFTO096JY-7183AN SPECIFICATION.pdf
0.96 inç IPS TFT LCD 8 Pin Ürün Tanıtımı
Küçük boyutlarına rağmen, küçük TFT LCD ekranları akıllı giyilebilir cihazlar, enstrümanlar, dijital kameralar, elektronik etiketler, iletişim cihazları ve akıllı evler gibi endüstrilerde yaygın olarak kullanılmaktadır.Bu 0.96 inçlik küçük boyutlu TFT ekran SFTO096JY-7183AN, yüksek hızlı, tam dupleks olan SPI arayüzünü (serial çevresel arayüz) benimser.Çip pinlerinde sadece dört hat alan eşzamanlı iletişim otobüsü, çip pinleri ve PCB düzenleri için yer tasarrufu.
SFTO096JY-7183AN, 0,96 inçlik bir çaplılığı ve 80x160 çözünürlüğü olan tam renkli bir TFT LCD ekranıdır.Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyorSFTO096JY-7183AN modelinin modül boyutu 13.5x27.9x1.5 mm ve aktif alan boyutu 10.8x21.7 mm.
Üründe kullanılan IPS teknolojisi, kullanıcıların ekranın panoramik görünümünü ve her yönden mükemmel bir kullanıcı deneyimini deneyimlemelerini sağlar.ST7735 denetleyici modüle entegre edilmiştir., 3.0V ile 3.4V arasındaki mantıksal güç kaynağı voltaj aralığı ile çalışır. -20 °C ile +70 °C arasında bir sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ile +80 °C arasındadır.SFTO096JY-7183AN'ın FPC'si kullanıcı gereksinimlerine göre özelleştirilebilir ve yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellik
| - Hayır, hayır. | Ürün | İçeriği |
| 1 | LCD Boyutu | 0.96 inç (Diagonal) |
| 2 | Ekran Kipi | Normalde siyah. |
| 3 | Karar | 80 ((H) RGB x 160 ((V) |
| 4 | Nokta mesafesi | 0.135 (H) x 0.1356 ((V) mm |
| 5 | Etkin alan | 10.8 ((H) x 21.7 (V) mm |
| 6 | Modül boyutu | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | Renk düzenlemesi | RGB V Dikey şerit |
| 8 | Arayüz | SPI 4 LINE |
| 9 | Sürücü IC | ST7735S |
| 10 | Parlaklık ((cd/m2) | 260 (TYP) |
| 11 | Görme Yönü | Tüm Görünüm |
| 12 | Arka ışık | 1 Beyaz LED |
| 13 | Operasyon Temp. | -20°C ~ + 70°C |
| 14 | Depolama sıcaklığı. | -30°C ~ + 80°C |
0.96 inç IPS TFT LCD 8 Pin Ürün Çizimi
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim | Durum |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
- Hayır. |
| İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
- Hayır. |
| Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Pin Tanımlamaları
|
Pin |
Simge |
Açıklama |
| 1 | LEDA | Arka ışık anodu |
| 2 | GND | Toprak |
| 3 | Dönüştür | LCM Reset Pin |
|
4 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 5 | SDA | Seri veri girişi |
| 6 | SCL | Serial saat iğnesi |
| 7 | VDD | Analog için güç kaynağı (2.8V-3.3V) |
| 8 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
Optik özellikleri
| Ürün | Simge | Ölçme koşulları | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Yanıt Zamanı | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Görme açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Değ |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Kontrast oranı | CR | - | 25 oC | 800 | - | - | |
|
CIE koordinatının rengi |
Beyaz | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Kırmızı | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Yeşil | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Mavi | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Iletkenlik (polarizatörle) |
5.09 |
% | |||||

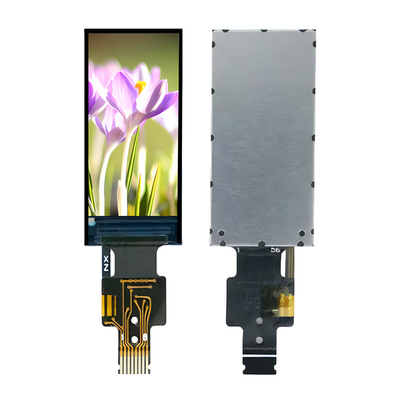

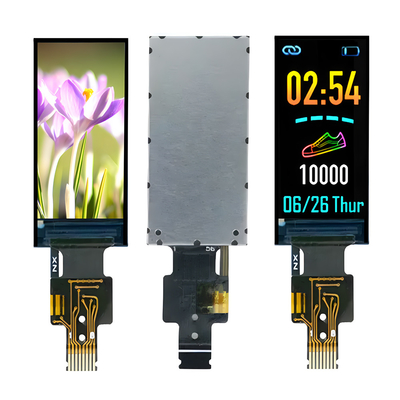

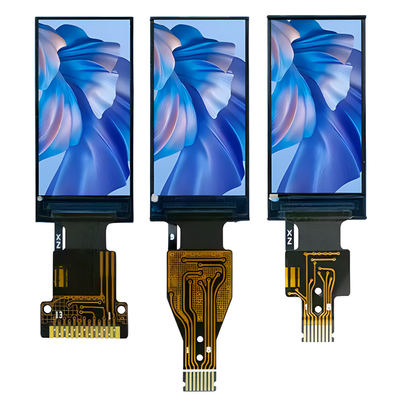

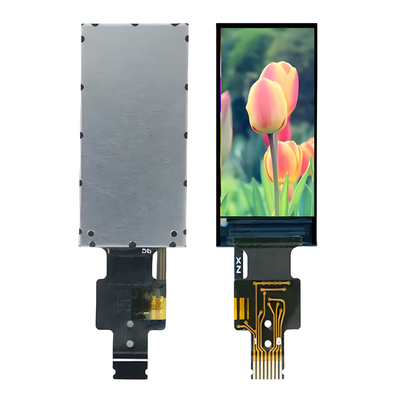

0.96 inç IPS TFT LCD 8 Pin Ürün IMage
