Ürün ayrıntıları:
|
Ürün: | 1.44 inçlik TFT LCD ekranı | Karar: | 128x128 nokta |
---|---|---|---|
Görüntüleme yönü: | 12:00 | Arabirim: | SPI Arayüzü |
PIN numarası: | 10 iğne | Bağlantı: | Bağlama |
dokunmatik ekran: | olmadan, Özelleştirilebilir | kapak camı: | özelleştirilebilir |
Yüzey Parlaklığı: | 300 cd/m2(nit) | LED Ömrü: | 40.000 saat |
Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
Vurgulamak: | ZIF FPC Bağlantısı TFT LCD Ekranı,1.44 inçlik TFT LCD ekranı,128x128 Piksel TFT LCD Ekranı |
1.44 inç SPI TFT LCD ZIF Bağlantısı Ürün Tanıtımı
SFTO144JY-7177AN1.44 inç çapında ve 128x128 çözünürlüğünde tam renkli bir TFT LCD ekranıdır. Bu modül SPI arayüzünü destekler ve kullanıcıların programlaması ve kullanımı için çok kullanışlıdır.Modülün boyutuSFTO144JY-7177ANmodelin boyutu 29x34.41x2.2 mm ve aktif alanın boyutu 25.5x26.5mm.Küçük boyutlarına rağmen, küçük TFT LCD ekranları akıllı giyilebilir cihazlar, enstrümanlar, dijital kameralar, elektronik etiketler, iletişim cihazları ve akıllı evler gibi endüstrilerde yaygın olarak kullanılmaktadır.Bu 1.44 inçlik küçük boyutlu TFT ekranıSFTO144JY-7177ANSPI arayüzü (serial periferik arayüz) kullanır, bu da çip pinlerinde sadece dört hat alan yüksek hızlı, tam dupleks, senkroni iletişim otobüsüdür.Çip pinleri ve PCB düzenleri için alan tasarrufu.
ST7735 denetleyicisi, modüle entegre edilmiş olup, mantıksal güç kaynağı voltaj aralığı 3.0V ila 3.4V'dir. -20 °C ila +70 °C sıcaklık aralığında çalışabilir.ve depolama sıcaklık aralığı -30 °C ila +80 °C. FPCSFTO144JY-7177ANKullanıcı gereksinimlerine göre özelleştirilebilir ve yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellikleri
Ürün | Spesifikasyon | Birim |
Ekran Kipi | Normalde Siyah, İletişim | / |
Görme Yönü | Saat 12'de. | / |
Renkler | 262K. | / |
Sürücü IC | COG ST7735S | / |
Arayüz Tipi | SPI | / |
Boyut Çizelgesi | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
mm |
LCD Aktif Alan LCD | 25.50 ((W) x 26.50 ((H) |
mm |
Karar | 128 RGB ((H) x 128 ((V) | piksel |
Pixel Pitch | 0.198 ((W) x 0.198 ((H) |
mm |
1.44 inç SPI TFT LCD ZIF Bağlantı ÜrünüÇizim
Arayüz Pin Tanımları
- Hayır. |
Simge | Açıklama |
1 | LEDA | Arka ışık anodu |
2 | LEDK | Arka ışık katodu |
3 | SPI4W | Düşük 3 satırlı SPI etkinleştir. |
4 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
5 | GND | Yer sapı |
6 | CS | Çip seçin giriş iğnesi |
7 | Dönüştür | LCM Reset Pin |
8 | SDA | SPI giriş/çıkış sinyali |
9 | SCL | Seri arayüz saati |
10 | RS | Talimat / veri seçimi giriş Pin |
Mutlak Maksimum Reytingler
Parametreler | Simge | Min. | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
Depolama sıcaklığı | Tst | -30 | 80 | °C |
Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
Parametreler | Simge | Min. | Tip | En fazla. | Birim |
Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim | Durum |
İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
- Hayır. |
İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
- Hayır. |
Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Pin Tanımlamaları
Pin |
Simge |
Açıklama |
1 | LEDA | Arka ışık anodu |
2 | GND | Toprak |
3 | Dönüştür | LCM Reset Pin |
4 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
5 | SDA | Seri veri girişi |
6 | SCL | Serial saat iğnesi |
7 | VDD | Analog için güç kaynağı (2.8V-3.3V) |
8 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
Optik özellikleri
Ürün | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
İletişim (Polarizer olmadan) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
Ötürücü (ve Polarizatör) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | Sadece referans için EWV Polarizer ile ölçüm | |
Kontrast oranı |
CR |
Θ=0 Normal. izleme açı |
640 |
800 |
- |
- |
(1) (2) Sadece referans için EWV Polarizer ile ölçüm |
|
Yanıt Zamanı |
Artıyor | TR | - | 4 | 8 |
msec |
(i) (iii) |
|
Düşüyor. | TF | - | 12 | 24 | ||||
Renk aralığı | S(%) | - | 53 | - | % | |||
Renk Renklilik (CIE1931)
|
Beyaz | Wx | 0.273 | 0.293 | 0.313 |
(i) (4) CF cam C-ışığı |
||
Wy. | 0.305 | 0.325 | 0.345 | |||||
Kırmızı | Rx | 0.616 | 0.636 | 0.656 | ||||
Ry | 0.308 | 0.328 | 0.348 | |||||
Yeşil | Gx | 0.263 | 0.283 | 0.303 | ||||
Gy | 0.511 | 0.531 | 0.551 | |||||
Mavi | Bx | 0.115 | 0.135 | 0.155 | ||||
- Evet. | 0.114 | 0.134 | 0.154 | |||||
Görme açısı
|
- Evet. |
İL |
CR>10 |
60 | 70 | - |
Sadece referans için EWV Polarizer ile ölçüm |
|
ΘR | 60 | 70 | - | |||||
Ver. |
- Evet. | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
Optima Görünüm Yönü | Saat 12 | (5) |
Şematik Şema

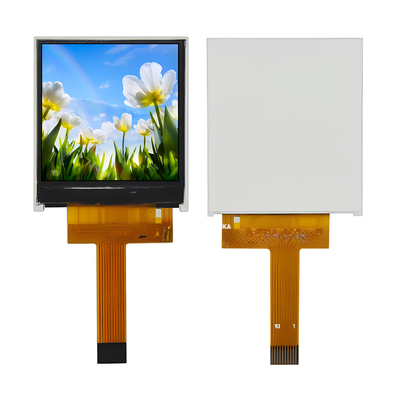

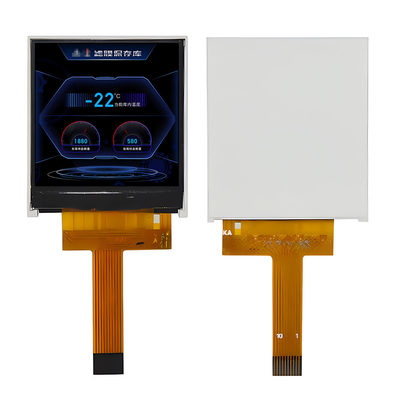

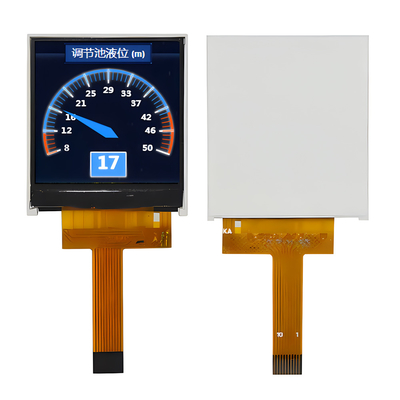

1.44 inç SPI TFT LCD ZIF BağlantısıÜrün IMage
