Ürün ayrıntıları:
|
Ürün: | 1.3 inç TFT+PCB | pcb: | 7 başlıklı pin PCB |
---|---|---|---|
Karar: | 240x240 nokta | kapak camı: | özelleştirilebilir |
Görüntüleme yönü: | IPS Ücretsiz Görüntüleme Açısı | Arabirim: | SPI Arayüzü |
PIN numarası: | 7 pim | Bağlantı: | Başlık Pini |
Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
Vurgulamak: | 7 başlık iğnesi TFT LCD,1.3 inç IPS TFT LCD,240x240 Dot TFT LCD |
1.3 inç SPI Seriel Arayüzü TFT Ürün Tanıtımı
SPI'ye seri çip, SPI arayüz sinyallerini seri sinyallere dönüştürebilen ve dış cihazları bağlamak ve onlarla iletişim kurmak için kullanılabilen çok fonksiyonel bir çiptir.SPI'ye seri port çipleri yüksek hızlı iletim avantajlarına sahiptir, düşük güç tüketimi ve kullanım kolaylığı ve bilgisayar donanımı, ev aletleri ve endüstriyel kontrol gibi uygulama senaryolarında kullanılabilir.
1.3 inçlik TFT LCD modülü çok iyi çalışıyor ve kendi kendine yapım projelerimi başarıyla tamamlıyor.Yatay görüntü ve dikey görüntü, görüntü yönünü ayarlayabiliriz. SPI_MODE3'ü init, Arduino Nano, VCC'yi 5V ve BKL'yi 3.3V'ye ayarlamanız gerekir.Onları kullanmadan önce ürün açıklamasında belirtilen bağlantıları kontrol etmek için emin olun ve onlar proje ile yardımcı olacaktır.
Bu 1.3 inçlik SPI TFT LCD ekranı, 1.3 inçlik bir çapta ve 240x240 çözünürlükte.-20 °C ila +70 °C sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ila +80 °C'dir.
Özellikleri
Ürün |
İçeriği |
Parça numarası | SFTM130JY-7181AN |
LCD Boyutu | 1.3 inç ((Diagonal) |
Ekran Kipi | Normalde siyah. |
Karar | 240 ((H) RGB x 240 ((V) |
Nokta mesafesi | 0.0975 (H) x 0.0975 ((V) mm |
Etkin alan | 23.4 ((H) x 23.4 (V) mm |
Modül boyutu | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
Renk düzenlemesi | RGB Dikey şerit |
Arayüz | SPI |
Sürücü IC | ST7789 |
Parlaklık | 250 (TYP) cd/m2 |
Görme Yönü | Tüm Görünüm, IPS |
Arka ışık | 2 Beyaz LED |
Operasyon Temp. | -20°C ~ + 70°C |
Depolama sıcaklığı. | -30°C ~ + 80°C |
Ağırlık | TBD |
Çizim
Pin Tanımı
- Hayır, hayır. | Adı | İ/Ç | Açıklama |
1 | VCC | P | Çip için güç kaynağı, DC 3.3-5V |
2 | GND | P | Toprak |
3 | SCL | Ben... | Serial Clock Pin (SPI) |
4 | SDA | İ/Ç | Seri Veri Pin (SPI) |
5 | RES# | Ben... | Sinyal girişini sıfırla. |
6 | DC | Ben... | Veriler / Komut kontrol pını, SPI Seçimi / Komut Seçimi |
7 | BLK | Ben... | Arka ışık kontrolü, varsayılan yüzen, düşük seviyede kapalı |
Arka ışık özellikleri
Ürün | Simge | Min. | Tip | En fazla. | Birim |
İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
Çalışma ömrü | - Hayır. | - Hayır. | 40000 |
- Hayır. |
Saatler. |
Optik özellikleri
Ürün | Simge | Ölçme koşulları | - Min. | Tipik. | - Max. - Hayır. | Birim | |
Yanıt Zamanı | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Görme açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Değ |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Kontrast oranı | CR | - | 25 oC | 800 | - | - | |
CIE koordinatının rengi | Beyaz | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Kırmızı | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Yeşil |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Mavi |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Iletkenlik (polarizatörle) | 4. 18 | 4.65 | % |

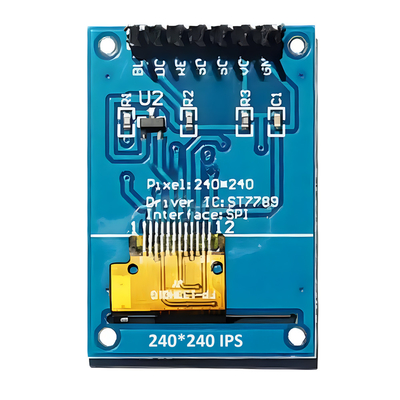

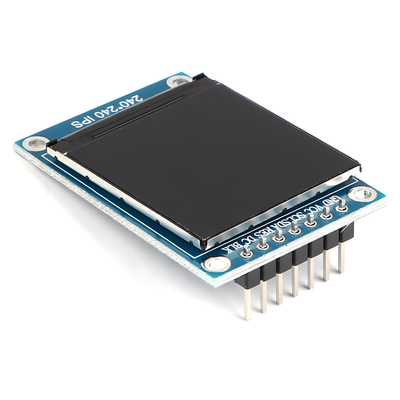

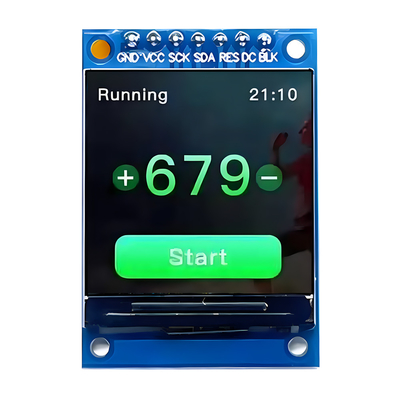

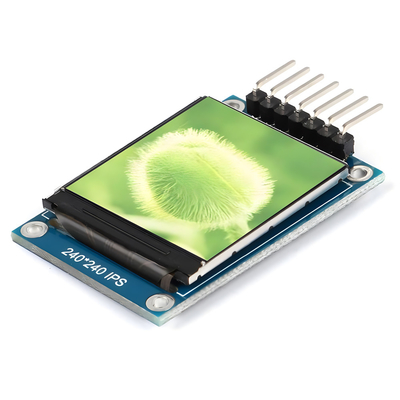

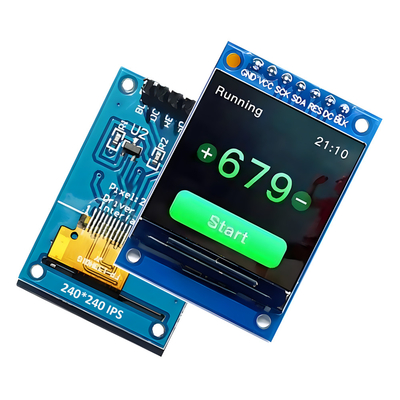

Ürün Görüntüsü
Tesisler ve Sertifikalar
